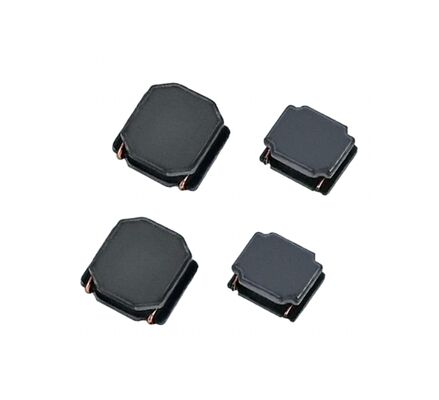

एलपीएस4520 पावर इंडक्टर जिसमें 1.5mH से 20mH इंडक्टेंस रेंज और EMI फ़िल्टरिंग के लिए 4520 फॉर्म फैक्टर है

5000
MOQ
LPS4520 Power Inductor with 1.5mH to 20mH Inductance Range and 4520 Form Factor for EMI Filtering
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

1.5mH से 20mH पावर इंडक्टर

,

4520 फॉर्म फैक्टर रेडियल लीडेड इंडक्टर

,

ईएमआई फ़िल्टरिंग डिप पावर इंडक्टर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS/ISO/UL
मॉडल संख्या: एलपीएस4520
दस्तावेज: LPS4520_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
LPS4520 पावर इंडक्टर्स - EMI फ़िल्टरिंग के लिए 1.5mH से 20mH रेडियल लीडेड इंडक्टर्स
LPS4520 श्रृंखला पावर इंडक्टर्स सिग्नल फ़िल्टरिंग, शोर दमन और पावर कंडीशनिंग अनुप्रयोगों के लिए डिज़ाइन किए गए रेडियल लीडेड इंडक्टर्स हैं। एक कॉम्पैक्ट 4520 फॉर्म फैक्टर की विशेषता, ये इंडक्टर्स 1.5mH से 20mH तक की विस्तृत इंडक्टेंस रेंज प्रदान करते हैं, जो उन्हें विभिन्न औद्योगिक और इलेक्ट्रॉनिक सर्किट डिज़ाइनों के लिए उपयुक्त बनाता है।
1kHz, 0.25V पर मापा गया स्थिर इंडक्टेंस प्रदर्शन के साथ, LPS4520 श्रृंखला EMI फ़िल्टरिंग, पावर लाइन शोर दमन और सामान्य-उद्देश्य वाले इंडक्टिव अनुप्रयोगों के लिए विश्वसनीय विद्युत विशेषताएं प्रदान करती है। इंडक्टर्स को उच्च-गुणवत्ता वाले चुंबकीय कोर और इंसुलेटेड वाइंडिंग के साथ निर्मित किया जाता है ताकि मांग वाले वातावरण में लगातार प्रदर्शन, यांत्रिक स्थिरता और दीर्घकालिक विश्वसनीयता सुनिश्चित हो सके।

मुख्य विशेषताएं
  • विस्तृत इंडक्टेंस रेंज - 1.5mH से 20mH (1500 µH-20000µH) तक उपलब्ध
  • कॉम्पैक्ट 4520 आकार - स्पेस-सीमित पीसीबी और थ्रू-होल डिज़ाइनों के लिए उपयुक्त
  • रेडियल लीडेड संरचना - आसान स्थापना और मजबूत यांत्रिक स्थिरता
  • स्थिर विद्युत प्रदर्शन - ±20% सहिष्णुता के साथ 1kHz, 0.25V पर परीक्षण किया गया
  • कम नुकसान डिज़ाइन - कुशल सिग्नल और पावर फ़िल्टरिंग के लिए अनुकूलित DCR
  • औद्योगिक ग्रेड सामग्री - दीर्घकालिक संचालन और विश्वसनीयता के लिए डिज़ाइन किया गया

विद्युत विनिर्देश
इंडक्टेंस रेंज 1500µH - 20000µH
इंडक्टेंस सहिष्णुता ±20%
परीक्षण की स्थिति 1kHz, 0.25V
DC प्रतिरोध (DCR) 25Ω - 180Ω (इंडक्टेंस मान पर निर्भर करता है)
रेटेड DC करंट (IDC) 0.1A - 0.3A (संदर्भ मान, इंडक्टेंस से भिन्न होता है)

यांत्रिक आयाम
लंबाई 45 मिमी
चौड़ाई 20 मिमी
ऊंचाई 20 मिमी
माउंटिंग प्रकार रेडियल लीडेड / थ्रू-होल

अनुप्रयोग
  • EMI और RFI फ़िल्टरिंग
  • पावर लाइन शोर दमन
  • सिग्नल कंडीशनिंग सर्किट
  • औद्योगिक नियंत्रण इलेक्ट्रॉनिक्स
  • पावर सप्लाई फ़िल्टरिंग
  • सामान्य-उद्देश्य वाले इंडक्टिव घटक

अनुकूलन और समर्थन
  • कस्टम इंडक्टेंस मान उपलब्ध हैं
  • वर्तमान रेटिंग को एप्लिकेशन आवश्यकताओं के आधार पर अनुकूलित किया जा सकता है
  • OEM / ODM सेवा समर्थित
विस्तृत डेटाशीट, नमूने, या अनुकूलित समाधान के लिए कृपया हमसे संपर्क करें।
