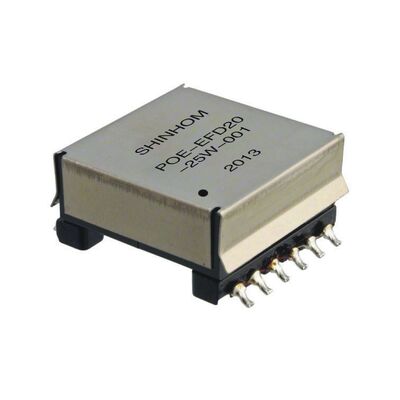

उच्च दक्षता 150W POE प्लैनर ट्रांसफार्मर 36V-57V इनपुट और 200 kHz - 700 kHz स्विचिंग आवृत्ति के साथ

उच्च दक्षता वाले कम प्रोफ़ाइल वाले फ्लैट पीओई फॉरवर्ड कन्वर्टर ट्रांसफार्मर एक विशेष रूप से निर्मित पीओई ट्रांसफार्मर है जिसे कॉम्पैक्ट, उच्च घनत्व वाले पीओई पावर अनुप्रयोगों के लिए इंजीनियर किया गया है।फ्लैट पीओई फॉरवर्ड कन्वर्टर ट्रांसफार्मर के रूप में डिज़ाइन किया गया, यह एक विस्तृत इनपुट रेंज (36V-57V) और 150W तक की शक्ति वर्ग का समर्थन करता है, जिसमें आईपी फोन, निगरानी कैमरे,वायरलेस एपी और आईओटी उपकरणयह उत्पाद RoHS अनुरूप है और 1500VDC तक प्रबलित अलगाव का समर्थन करता है।

• पावर रेंज और इनपुटःसमर्थन करता है150Wनाममात्र इनपुट वोल्टेज के साथ36V-57V, PoE पावर आर्किटेक्चर के लिए अनुकूलित।
• अग्रेषित कनवर्टर टोपोलॉजीःउच्च रूपांतरण दक्षता और स्थिर आउटपुट के लिए अग्रिम कनवर्टर वास्तुकला (आधे / पूर्ण पुल और सक्रिय क्लैंप विकल्पों सहित) के लिए अनुकूलित।
• उच्च आवृत्ति संचालनःस्विचिंग आवृत्ति अनुकूलित200 kHz - 700 kHz, कॉम्पैक्ट चुंबकत्व और उच्च घनत्व डिजाइन की अनुमति देता है -- आधुनिक बिजली प्रणालियों के लिए एक विश्वसनीय उच्च आवृत्ति ट्रांसफार्मर विकल्प।
• कम प्रोफ़ाइल डिजाइनःअल्ट्रा-लो प्रोफाइल के साथ एक10.5 मिमी (समायोज्य)पतली एसएमडी इकाइयों और तंग बोर्ड डिजाइनों के लिए ऊंचाई।
• उच्च अलगाव और तापमान सीमाःअलगाव रेटिंग1500 वीडीसीऔर व्यापक संचालन/भंडारण तापमान-40 °C से +125 °Cमजबूत फील्ड प्रदर्शन के लिए।
• अनुपालन और सामग्रीःसीसा मुक्त, RoHS के अनुरूप; Sn-0.7Cu के साथ समाप्त। चयनित वेरिएंट IEC60950 अनुपालन का उल्लेख करते हैं जहां लागू हो।
• अनुप्रयोग बहुमुखी प्रतिभा:यह विशेष रूप से PoE बिजली वितरण के लिए POE ट्रांसफार्मर के रूप में डिज़ाइन किया गया है, यह निगरानी कैमरों, आईपी फोन, वायरलेस एक्सेस पॉइंट्स और अन्य PoE- संचालित IoT / किनारे उपकरणों के लिए आदर्श है।

• टोपोलॉजीःआगे का कनवर्टर (आधे/पूर्ण पुल और सक्रिय क्लैंप टोपोलॉजी का समर्थन करता है) ।
• स्विचिंग आवृत्तिः200 kHz - 700 kHz (अनुकूलित)
• अलगाव वोल्टेजः1500 वीडीसी (डेटाशीट में दिखाए गए विशिष्ट हाइ-पॉट परीक्षण स्थितियों में)
• ऑपरेटिंग तापमानः-40°C से +125°C तक (स्व-तापमान वृद्धि सहित) ।
• प्रोफ़ाइलःकम प्रोफ़ाइल,10.5 मिमी अधिकतम(कुछ पैकेज वेरिएंट में समायोज्य) ।

• शक्तिःमॉडल के आधार पर 50W-150W वर्ग; PoE पावर स्टेज के लिए आम तौर पर 120W/150W कॉन्फ़िगरेशन का प्रयोग किया जाता है।
• विशिष्ट घुमाव / प्रेरण / डीसीआरःसटीक डिजाइन मिलान के लिए उत्पाद डेटाशीट में कई भाग-विशिष्ट घुमाव और ओसीएल/एलके मान दिए गए हैं (भाग संख्याओं के लिए डेटाशीट तालिकाओं को देखें POE-TP65-116 ~ POE-TP65-130).डिजाइनरों को अपने कनवर्टर टोपोलॉजी के लिए लक्ष्य मोड़ अनुपात और रिसाव प्रेरण से मेल खाने वाली भाग संख्या चुननी चाहिए.

• पीओई पावर सिस्टम्स:केंद्रीकृत पीओई बिजली आपूर्ति, मिडस्पैन और पीओई इंजेक्टर।
• निगरानी:आईपी कैमरों और पीटीजेड मॉड्यूल को बिजली देना जहां कम प्रोफ़ाइल और अलगाव की आवश्यकता होती है।
• एंटरप्राइज नेटवर्किंग:वायरलेस एपी और वीओआईपी/आईपी फोन जिन्हें विश्वसनीय अलग बिजली की आवश्यकता होती है।
• आईओटी और एज डिवाइसःकॉम्पैक्ट सेंसर और गेटवे उपकरणों के लिए कम प्रोफ़ाइल पावर मॉड्यूल।

• आधुनिक PoE टोपोलॉजी के लिए अनुकूलित -- कॉम्पैक्ट, उच्च आवृत्ति चुंबक PCB क्षेत्र को कम और थर्मल विशेषताओं में सुधार।
• मजबूत अलगाव और व्यापक तापमान सीमा औद्योगिक और वाणिज्यिक तैनाती में क्षेत्र विश्वसनीयता सुनिश्चित करती है।
• कई भागों के संस्करण और घुमाव विकल्प डिजाइनरों को अधिकतम प्रदर्शन के लिए मोड़ अनुपात, रिसाव प्रेरण और डीसीआर को आगे-कन्वर्टर डिजाइनों से मेल खाने की अनुमति देते हैं।

भाग चयन के लिए, सटीक मोड़, ओसीएल, एलके, डीसीआर और भाग संख्या के लिए हाइ-पॉट मानों के लिए डेटाशीट तालिकाओं (पीओई-टीपी 65 श्रृंखला) का संदर्भ लें।उदाहरण श्रृंखला आइटम और यांत्रिक पदचिह्न पीसीबी लेआउट और पैड डिजाइन का समर्थन करने के लिए डेटाशीट में दिखाए गए हैं.

जब आगे-कन्वर्टर या सक्रिय-क्लैम्प सर्किट में एकीकृत किया जाता है, तो ट्रांजिट और विनियमन लक्ष्यों को पूरा करने के लिए रिसाव प्रेरण और मोड़ अनुपात आवश्यकताओं की पुष्टि करें।
