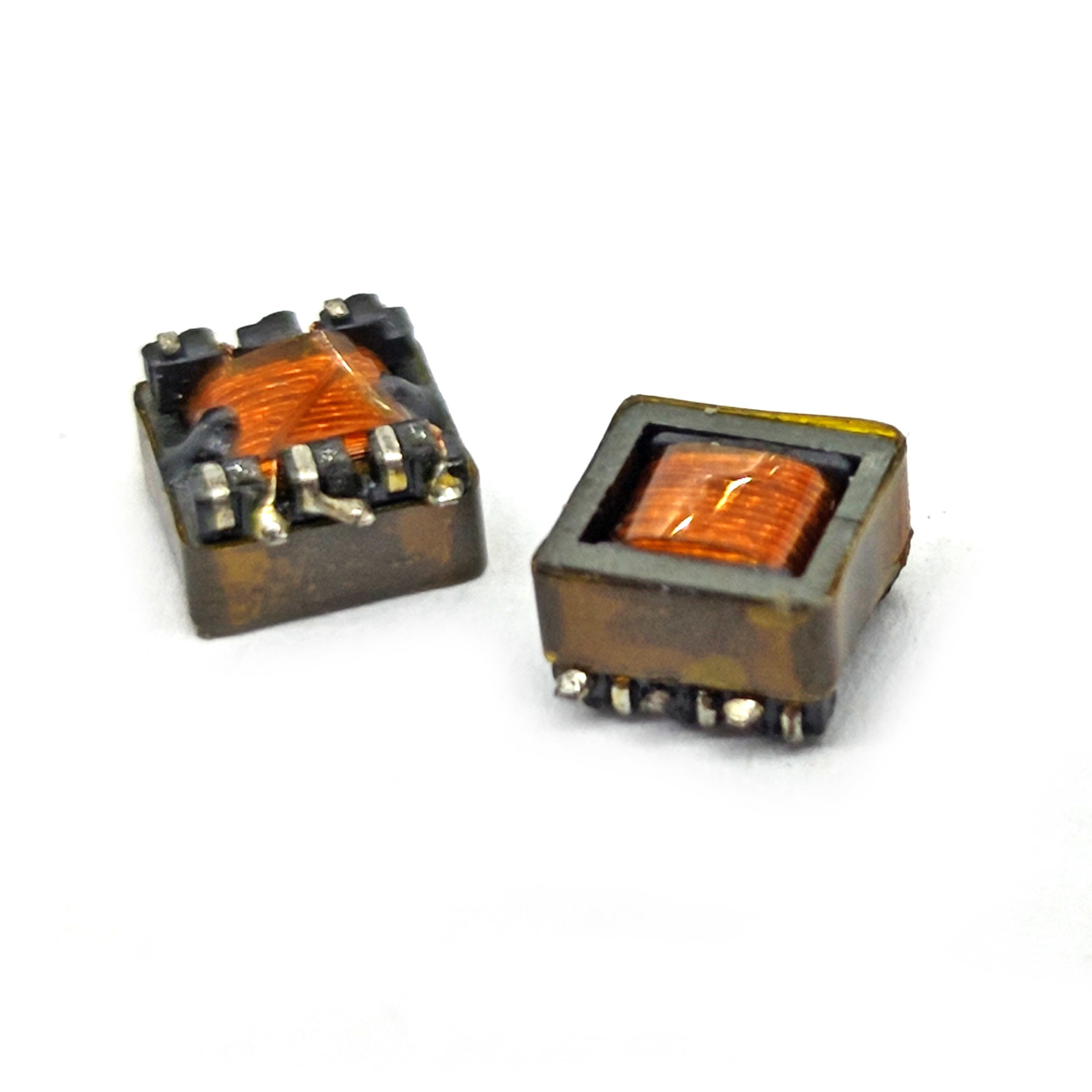

कॉम्पैक्ट स्विच-मोड पावर समाधानों के लिए डिज़ाइन किया गया, STEEC6.2 सीरीज़ UL-प्रमाणित फेनोलिक बॉबिन के साथ EEC6.2 फेराइट कोर का उपयोग करती है। 180℃ पॉलीयूरेथेन-इनेमल तार के साथ सटीक रूप से वाउंड, यह ±15% इंडक्शन स्थिरता और प्रबलित इन्सुलेशन (0.5kV AC) प्रदान करता है। #1218 उच्च तापमान टेप और वार्निश एन्कैप्सुलेशन की विशेषता, यह 130℃ परिवेश तापमान पर विश्वसनीय रूप से संचालित होता है। अंतरिक्ष-बाधित औद्योगिक और उपभोक्ता अनुप्रयोगों के लिए आदर्श।
विद्युत पैरामीटर
| मॉडल | इंडक्शन (L6-4) | इंडक्शन (L3-1) | DCR (R6-4) | DCR (R3-1) | Hi-Pot टेस्ट (PRI-SEC/COIL-CORE) |
|---|---|---|---|---|---|
| STEEC6.2-001 | 830μH ±15% | 5.3μH ±15% | ≤11.0Ω | ≤200mΩ | 0.5kV AC, 50Hz, 2mA, 1s |
| STEEC6.2-002 | 830μH ±15% | 20μH ±15% | ≤11.0Ω | ≤450mΩ | 0.5kV AC, 50Hz, 2mA, 1s |
| *परीक्षण स्थितियाँ: इंडक्शन के लिए 1kHz, 0.25V; Hi-Pot के लिए EPE 7112* |
सामग्री सूची
बॉबिन: फेनोलिक T375J (UL 594VΦ, 130℃)
कोर: EEC6.2 K2.3P फेराइट
तार: पॉलीयूरेथेन GRD2/GRD3 (180℃)
टेप: #1218 (180℃)
वार्निश: T42604 (130℃)
अनुप्रयोग
औद्योगिक पावर सिस्टम:
≤20W पृथक DC/DC कनवर्टर
PLC के लिए सहायक पावर मॉड्यूल
उपभोक्ता इलेक्ट्रॉनिक्स:
LED ड्राइवर बैकलाइट यूनिट
USB-C चार्जर फीडबैक सर्किट
सुरक्षा-महत्वपूर्ण डिज़ाइन:
चिकित्सा बिजली आपूर्ति के लिए प्रबलित इन्सुलेशन
HVAC नियंत्रण बोर्ड वोल्टेज विनियमन
