उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | ऑडियो ट्रांसफॉर्मर | कुंडल संरचना: | टॉरॉयडल, विमान, वर्ग |
|---|---|---|---|
| मुख्य सामग्री: | सिलिकॉन स्टील की शीट | प्रतिबाधा अनुपात: | 600: 600Ω |
| भंडारण तापमान: | -25 ℃ से + 85 ℃ | परिचालन तापमान: | -25 ℃ से + 125 ℃ |
| हाई लाइट: | SMD ऑडियो फ्रीक्वेंसी ट्रांसफॉर्मर,Toroidal ऑडियो फ्रीक्वेंसी ट्रांसफार्मर,20kHz ऑडियो फ्रीक्वेंसी ट्रांसफॉर्मर |
||

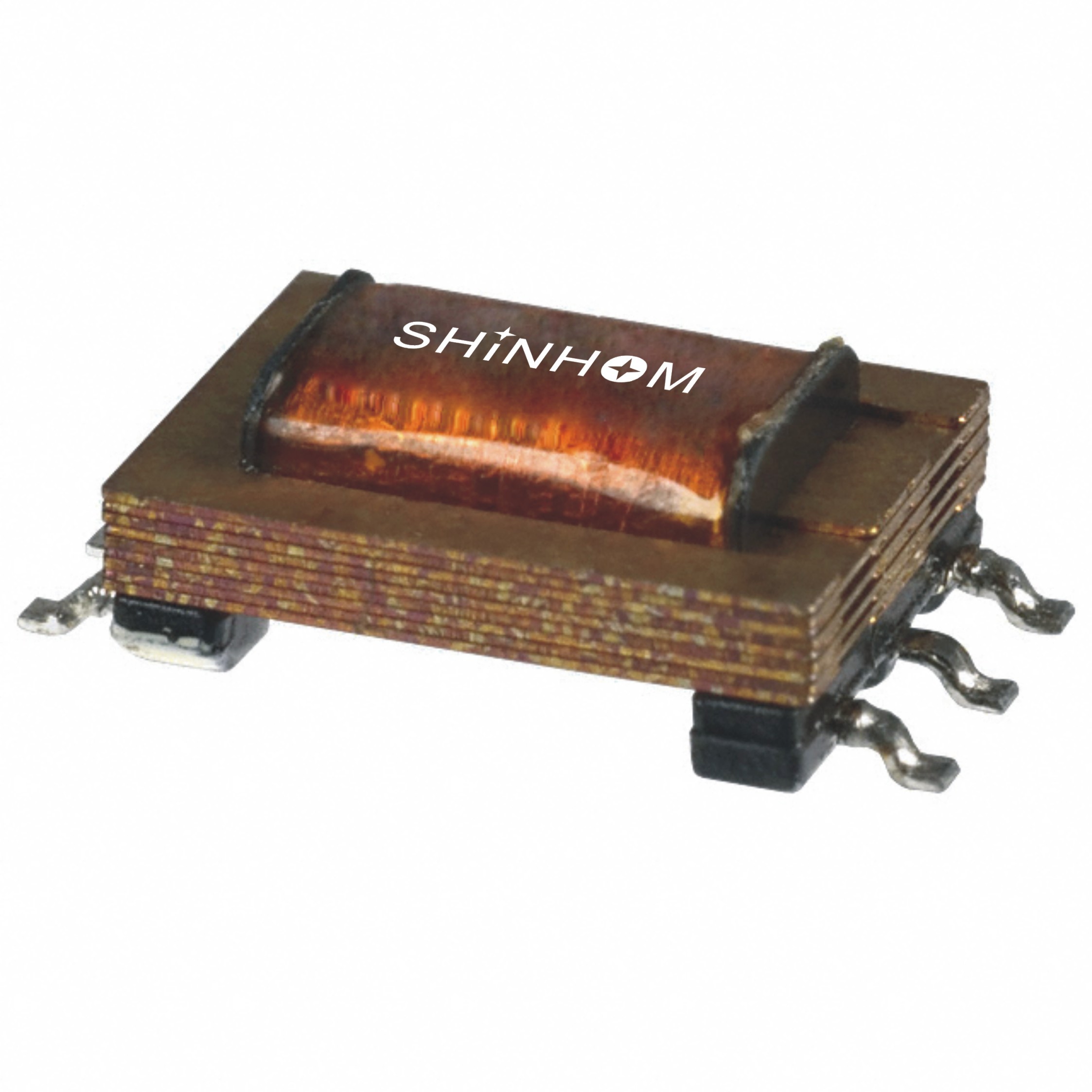

20 किलोहर्ट्ज़ 20kHz आवृत्ति और अधिकतम प्रतिसाद 0.25dB के साथ SMD ऑडियो ट्रांसफ़ॉर्मर
विशेषताएं:
रेडियो संचार, रेडियो और टेलीविज़न में, वोल्टेज एम्पलीफायर, पावर आउटपुट सर्किट घटकों के रूप में स्वचालित नियंत्रण। ऑडियो ट्रांसफार्मर की आवृत्ति प्रतिक्रिया कार्य आवृत्ति बैंड में समान है, और इसकी लोहे की कोर उच्च चुंबकीय चालकता सामग्री के साथ खड़ी है।प्राथमिक और माध्यमिक वाइंडिंग को कसकर युग्मित किया जाता है, जिससे कि प्राथमिक वाइंडिंग के माध्यम से चुंबकीय प्रवाह लगभग सभी में माध्यमिक वाइंडिंग के साथ होता है, और युग्मन गुणांक लगभग 1 के पास होता है। पासबैंड की न्यूनतम आवृत्ति मूल वाइंडिंग इंडक्शन द्वारा निर्धारित की जाती है और उच्चतम आवृत्ति ट्रांसफार्मर लीकेज इंडक्शन द्वारा निर्धारित की जाती है। यह सुनिश्चित करने के लिए कि ट्रांसफार्मर में पर्याप्त पासबैंड है, प्राथमिक वाइंडिंग इंडक्शन बड़ा होना चाहिए, लीकेज इंडक्शन छोटा होना चाहिए। कोर के हिस्टैरिसीस लॉस और चुंबकीय सर्किट संतृप्ति संकेत का कारण बनेगी विरूपण। हिस्टैरिसीस नुकसान के प्रभाव को लोड को ठीक से कॉन्फ़िगर करके और लोड करंट को बढ़ाकर कम किया जा सकता है। कोर सेक्शन में वृद्धि और एक एयर गैप को छोड़कर चुंबकीय सर्किट को संतृप्त नहीं किया जा सकता है, इस प्रकार सिग्नल की विकृति को कम किया जा सकता है।
आवेदन:
आउटपुट ट्रांसफार्मर: ऑडियो उपकरण और प्लेबैक उपकरण, सर्किट में प्रतिबाधा रूपांतरण की भूमिका।
इनपुट ट्रांसफार्मर: मुख्य भूमिका ध्वनि संकेत के इनपुट में होती है, सर्किट में प्रतिबाधा रूपांतरण की भूमिका निभाता है।
इंटरस्टेज ट्रांसफार्मर: एम्पलीफायर में विभिन्न कामकाजी इकाइयों के सामंजस्य के लिए सामान्य इंटरस्टेज ट्रांसफार्मर का उपयोग किया जाता है।
इंटरवायर ट्रांसफॉर्मर: इंटरवायर ट्रांसफॉर्मर आमतौर पर वायर्ड ब्रॉडकास्टिंग उपकरण में उपयोग किए जाते हैं।क्योंकि वायर्ड ब्रॉडकास्ट यूनिट पर कई हाई पावर एम्पलीफायर होते हैं, और लाइन लंबी होती है, लंबी दूरी पर ऑडियो के प्रसारण से ऑडियो विरूपण हो जाता है।
