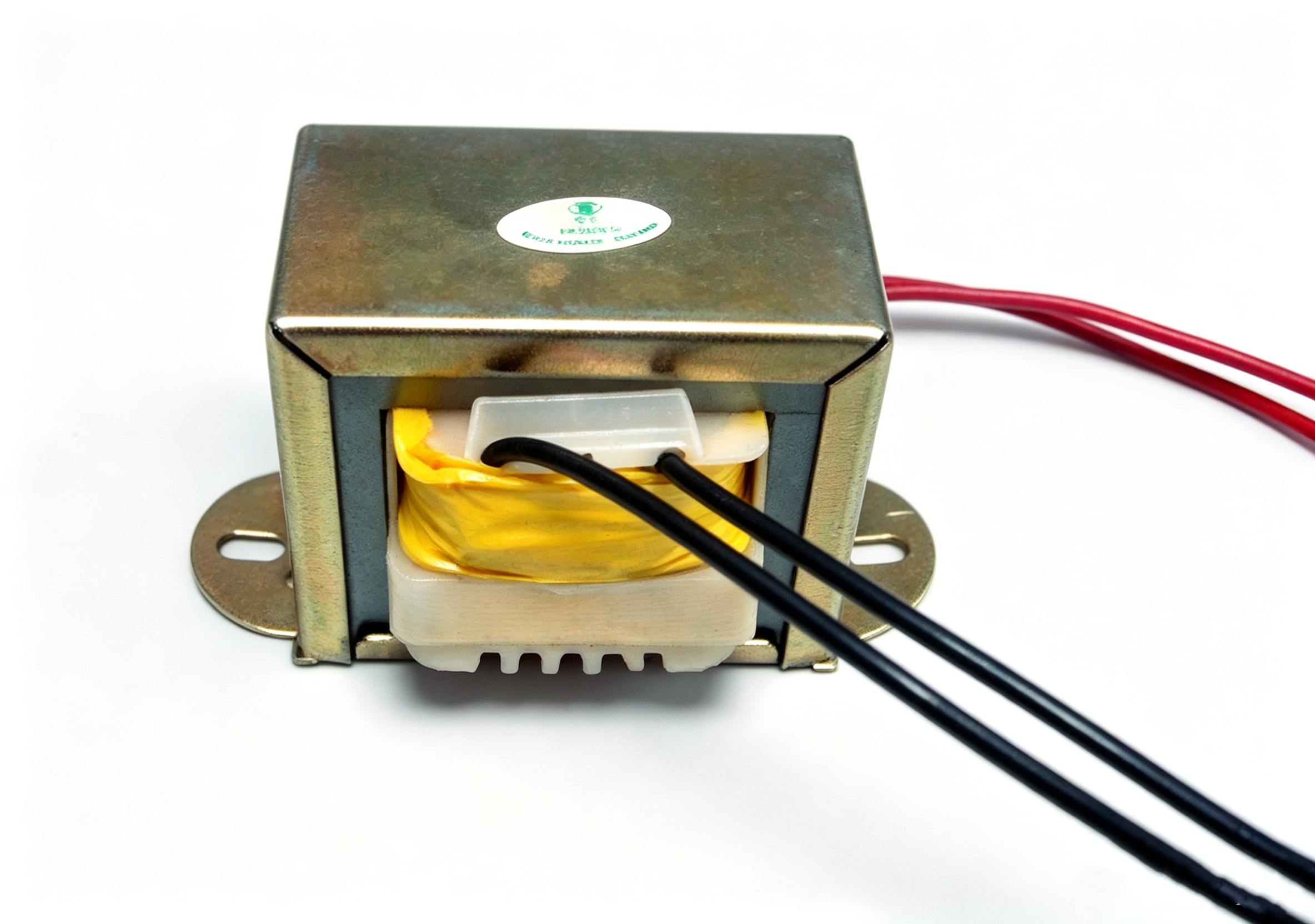

यहऑडियो ट्रांसफार्मर8V:80V के प्रतिबाधा के साथ एक पीसीबी-माउंट डिजाइन है, जो ऑडियो सिस्टम और दूरसंचार अलगाव अनुप्रयोगों के लिए उपयुक्त है। वोल्टेज परीक्षण का सामना करेंः 1.5KV / 50Hz / 1 मिनट (प्राथमिक-द्वितीय-कोर) ।इन्सुलेशन प्रतिरोध: ≥10MΩ (DC500V). तापमान वृद्धिः ≤30°C (नामी भार, प्रतिरोध विधि माप). बॉबिन मॉडलः 2811 SK6. सामग्रीः नायलॉन 6/6. वजनः <3g. तार सामग्रीः UL3321 टेफ्लॉन (EN50306-2).परिचालन तापमान: -25 से +125°C. भंडारण तापमानः -25 से +85°C. इसका व्यापक रूप से ऑडियो सिस्टम, दूरसंचार अलगाव, मॉडेम और एसएमडी फैक्स मॉडेम में उपयोग किया जाता है।
विशेषताएं
विद्युत विनिर्देश
1प्रतिबाधा: प्राथमिक (Blk-Grn) /Z/ 8V+/-10%;
माध्यमिक (Blk-Yel) /Z/80V+/-10%
2डीसीआर: माध्यमिक (ब्लैक-येल) 27.3V+/-10%@20°C
प्राथमिक ((Blk-Grn) 0.83V+/-10%@20°C
3. उत्तेजक वर्तमानः इनपुट प्राथमिक 3 V 1kHz, 395mA अधिकतम.
4हाई-पॉट: प्राथमिक से माध्यमिक और कोर के बीच एक मिनट के लिए एसी 1.5kv 50 हर्ट्ज।
AC1.5kv 50Hz कोर से माध्यमिक के बीच एक मिनट के लिए. (एक वैकल्पिक संभावित 20% एक सेकंड के लिए लागू किया जा सकता है। कट-ऑफ करंट 1mA)
5. इन्सुलेशन परीक्षणः DC500VAC10MΩ min. घुमावों के बीच और घुमावों और कोर के बीच।
6तापमान वृद्धिः नामित भार के लिए 30 डिग्री से कम, प्रतिरोध विधि द्वारा मापा जाता है।
7. बबिन प्रकार 2811 SK6,सामग्रीःनायलॉन 6/6 वजन <3g
8तारः UL3321 TEFLON ((EN50306-2) के अनुसार
9ऑपरेटिंग तापमानः-25 से +125°C
10भंडारण तापमानः -25 से +85°C
आवेदन
ऑडियो सिस्टम
दूरसंचार अलगाव
मॉडेम
एसएमडी फैक्स मॉडेम
ऑडियो सिग्नल अलगाव
प्रसारण उपकरण
संचार उपकरण
पीसीबी-माउंट ऑडियो उपकरण
शिन्होम गुणवत्ता नियंत्रण नीति
यह शिन्होम की जीवन रेखा है जो ग्राहकों की संतुष्टि की तलाश करती है, जो उच्च गुणवत्ता, उचित वितरण समय के संयोजन से प्राप्त की जा सकती है,प्रतिस्पर्धी कीमतें तथा ग्राहक उन्मुख सेवाएंताकि यह सुनिश्चित किया जा सके कि उत्पाद ग्राहकों की मांगों के अनुरूप हों।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 8V:80V प्रतिबाधा का क्या अर्थ है?
A:8V:80V ट्रांसफार्मर के वोल्टेज परिवर्तन अनुपात को दर्शाता है। जब प्राथमिक इनपुट 8V है, तो माध्यमिक आउटपुट 80V है (टर्न्स अनुपात लगभग 1:10) ।यह पैरामीटर ट्रांसफार्मर के प्रतिबाधा परिवर्तन समारोह से मेल खाता है, ऑडियो सिग्नल वोल्टेज एम्पलीफिकेशन या प्रतिबाधा मिलान के लिए प्रयोग किया जाता है।
प्रश्न: टेफ्लॉन तार (UL3321) के क्या फायदे हैं?
A:टेफ्लॉन तार (UL3321) उत्कृष्ट उच्च तापमान प्रतिरोध, रासायनिक प्रतिरोध और इन्सुलेशन प्रदर्शन प्रदान करता है,लंबे समय तक उपयोग के दौरान ट्रांसफार्मर की विद्युत विश्वसनीयता और पर्यावरण अनुकूलन क्षमता सुनिश्चित करना.
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A:आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
