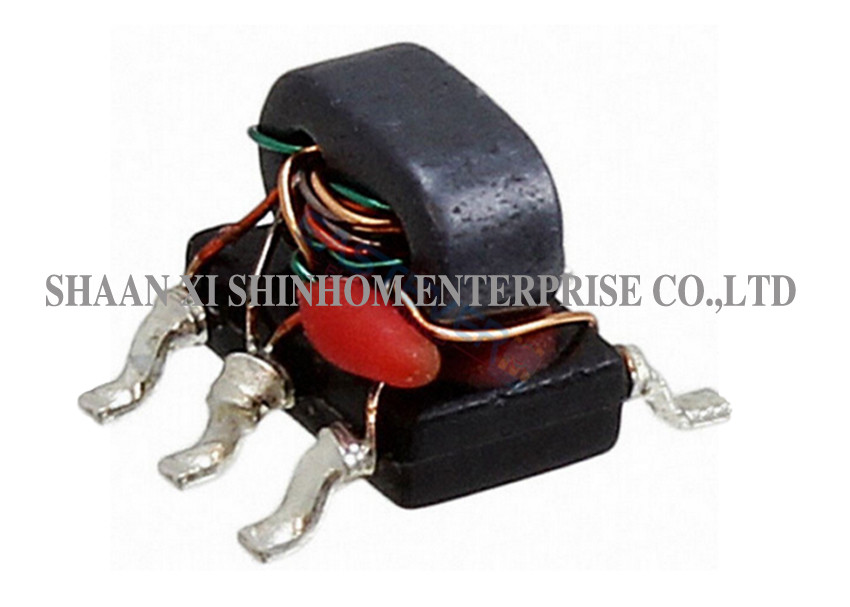

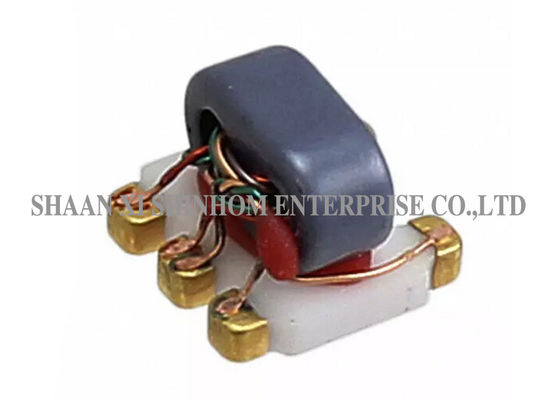

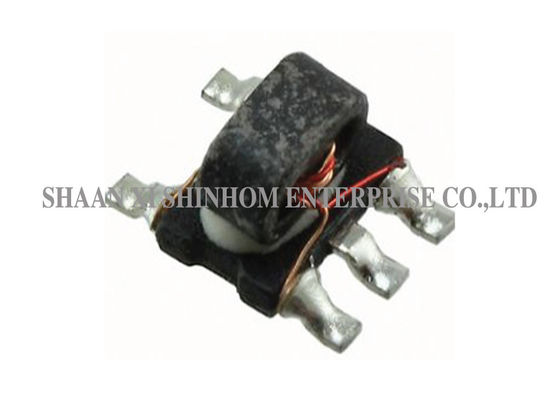

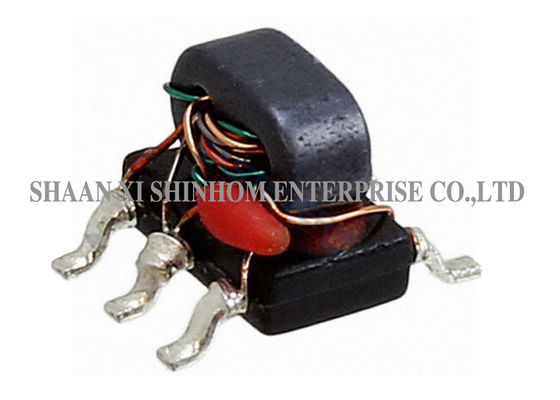

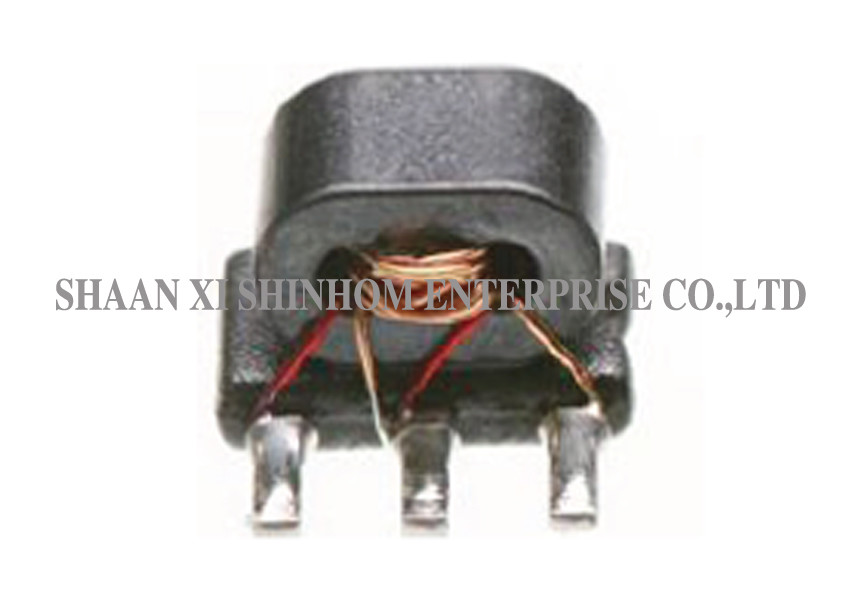

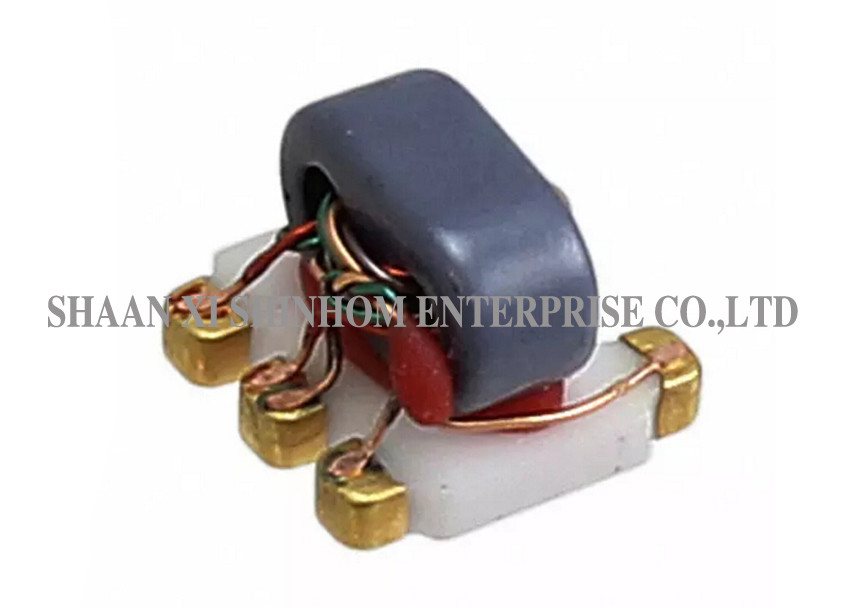

0.5W रेडियो फ्रीक्वेंसी ट्रांसफॉर्मर कम प्रविष्टि नुकसान सुविधाजनक स्थापना

चर्चा
MOQ
negotiable
कीमत
0.5W Radio Frequency Transformer Low Insertion Loss Convenient Installation
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
आवृत्ति: 5-100MHz
विशेषता प्रतिबाधा: 75 Ω
आपरेटिंग तापमान: -40 ℃ से 85 ℃
प्रविष्टि नुकसान: 2.0dB
इनपुट वापसी नुकसान: 10dB
प्रमुखता देना:

रेडियो फ्रिक्वेंसी ट्रांसफॉर्मर

,

आरएफ बलून ट्रांसफॉर्मर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: RF6S-1566
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000 / महीने
उत्पाद विवरण

1CT: 1 प्रवाह युग्मित ट्रांसफार्मर, SMD RF Balun ट्रांसफार्मर, 5 - 100MHz, 75 ओम विशेषता प्रतिबाधा, 0.5W

विशेषताएं:

  • 1: 1 प्रतिबाधा
  • 75 विशेषता प्रतिबाधा
  • आरएफ शक्ति: 0.5 डब्ल्यू
  • डीसी वर्तमान: 30mA
  • आवृत्ति: 5 से 100 मेगाहर्ट्ज
  • सम्मिलन हानि: 2.0dB अधिकतम
  • इनपुट रिटर्न लॉस: 10.0 डीबी मिन

अनुप्रयोगों:

  • ब्रॉडबैंड और वायरलेस संचार के लिए
  • वीएचएफ / यूएचएफ रिसीवर / ट्रांसमीटर और पुश-पुल एम्पलीफायरों के लिए

इलेक्ट्रॉनिक विनिर्देश (25 ℃, Z = 75ATIONS)

  • फ्रीक्वेंसी: 5-100MHz
  • ऑपरेटिंग तापमान: -40 ℃ से 85 ℃
  • भंडारण तापमान: -55 ℃ से 100 ℃
पैरामीटर परीक्षण की स्थितियाँ इकाइयों मिन प्रकार मैक्स
मेन लाइन लॉस (आउट 1) 5-100MHz डीबी - 0.5 1.5
मेन लाइन लॉस (आउट 2) 5-100MHz डीबी - 1.0 2.0
आयाम संतुलन 5-100MHz डीबी - ± 0.5 ± 0.5
चरण संतुलन 5-100MHz डिग्री - ± 1.0 ± 3.0
इनपुट रिटर्न लॉस 5-100MHz डीबी 10.0 15.0 -
