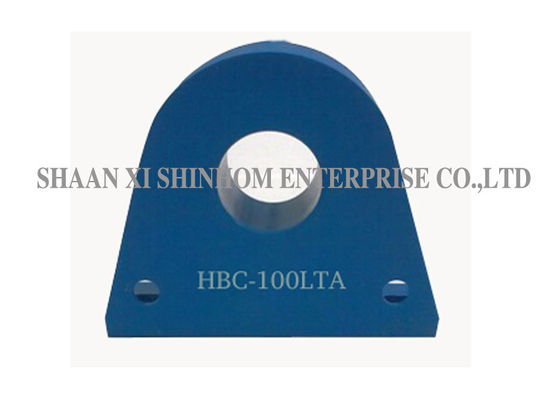

यूपीएस / एसएमपीएस वर्तमान निगरानी के लिए अनुकूलित हॉल प्रभाव आधारित वर्तमान सेंसर

Customized Hall Effect Based Current Sensor For UPS / SMPS Current Monitoring
Customized Hall Effect Based Current Sensor For UPS / SMPS Current Monitoring

बड़ी छवि :  यूपीएस / एसएमपीएस वर्तमान निगरानी के लिए अनुकूलित हॉल प्रभाव आधारित वर्तमान सेंसर सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: HBC-एलटीए
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 5000PCS
मूल्य: Negotiation
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000 / महीने
विस्तृत उत्पाद विवरण
अनुपात बदल जाता है: 1: 2000,1: 3000 इनपुट श्रेणी निर्धारण: 100A, 200A, 300A
निर्धारित उत्पादन: 50mA% 0.5%, 100mA ± 0.5% आईपी दर्ज़ा: IP65
Linearity: 6KV, 50 हर्ट्ज, 1min इन्सुलेशन वोल्टेज: विद्युत उत्पाद / बिजली
हाई लाइट:

हॉल प्रभाव आधारित वर्तमान सेंसर

,

हॉल प्रभाव वर्तमान ट्रांसड्यूसर

यूपीएस और एसएमपीएस करंट मॉनिटरिंग के लिए एचबीसी-एलटीए सीरीज करंट ट्रांसड्यूसर हॉल इफेक्ट सेंसर 300A इनपुट के साथ

ध्यान:

  • जब करंट मापा जाएगा तो एक सेंसर से गुजरेगा, वोल्टेज को आउटपुट एंड पर मापा जाएगा। (नोट: गलत वायरिंग से सेंसर की क्षति हो सकती है)।
  • सेंसर के आउटपुट आयाम को उपयोगकर्ताओं की आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
  • नाममात्र इनपुट वर्तमान में कस्टम डिजाइन और उपलब्ध आउटपुट वोल्टेज

विशेषताएं:

  • प्राथमिक और माध्यमिक सर्किट के बीच एक गैल्वेनिक अलगाव के साथ सेंसर
  • डीसी, एसी या स्पंदित धाराओं का सटीक इलेक्ट्रॉनिक माप प्रदान करता है
  • ऑपरेटिंग धाराओं: 0 से 300 ए
  • रेटेड उत्पादन वर्तमान: 50mA% 0.5%, 100mA 50 0.5%
  • आसानी से माउंट
  • उच्च सटीकता ग्रेड

अनुप्रयोगों:

  • वेल्डिंग अनुप्रयोगों के लिए बिजली की आपूर्ति
  • बैटरी अनुप्रयोगों की आपूर्ति की
  • एसी चर गति ड्राइव और सर्वो मोटर ड्राइव
  • बंद मोड बिजली की आपूर्ति (SMPS)
  • निर्बाध विद्युत आपूर्ति (यूपीएस)
  • डीसी मोटर ड्राइव के लिए स्टेटिक कन्वर्टर्स

विद्युतीय आकड़ा:

HBC100LTA HBC200LTA HBC300LTA
रेटेड इनपुट करंट 100 200 300
वर्तमान सीमा का परीक्षण करें 200 (± 18V, 20Ω) 400 (± 18V, 30Ω) 600 (± 18V, 20Ω)
अनुपात बदल जाता है 1: 2000 1: 2000 1: 3000
। 12 वी के साथ परीक्षण प्रतिरोध @ M 100Amax 80 (अधिकतम) @ @ 200Amax 80 (अधिकतम) @ M 300Amax 76 (अधिकतम) Ω
@ M 200Amax 25 (अधिकतम) @ M 400Amax 20 (अधिकतम) @ ± 600Aax 22 (अधिकतम) Ω
± 15V के साथ @ M 100Amax 110 (अधिकतम) @ M 200Amax 120 (अधिकतम) @ M 300Amax 100 (अधिकतम) Ω
@ M 200Amax 40 (अधिकतम) @ M 400Aax 30 (अधिकतम) @ M 600Amax 36 (अधिकतम) Ω
रेटेड उत्पादन वर्तमान 50 ± 0.5% 100 ± 0.5% 100 ± 0.5% एमए
वोल्टेज आपूर्ति ± 12 ~ ± 18 वी
उपभोग वर्तमान ≤ ± 20 एमए
शून्य ऑफसेट वर्तमान ≤ 0.2 ± एमए
वर्तमान बहाव बंद करें -40 ℃ ~ 85 ℃, ≤ ± 0.5 एमए
जवाब देने का समय <1 μs
linearity ≤ 0.2 ± % एफएस
इन्सुलेशन वोल्टेज 50 हर्ट्ज, 1min, 6 के। वी
di / dt > 100 ए / μs
बैंडविड्थ (-3) डीसी ... 100 KHz
सेक वाइंडिंग प्रतिरोध 21 21 32 Ω
परिचालन तापमान -40 ~ + 85
भंडारण तापमान -40 ~ + 105

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
