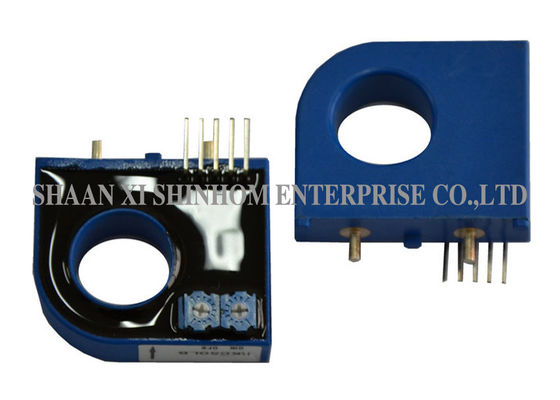

HKC -LBS5 सीरीज करंट सेंसर एक ओपन लूप डिवाइस है, जो प्राथमिक और द्वितीयक सर्किट के बीच गैल्वेनिक अलगाव के साथ, हॉल प्रभाव के माप सिद्धांत पर आधारित है। यह डीसी, एसी या स्पंदित धाराओं का सटीक इलेक्ट्रॉनिक माप प्रदान करता है। वर्तमान संवेदना या के लिए इस्तेमाल किया जा सकता है
विशेषताएं:
विद्युतीय आकड़ा:
| HKC50LBS5 | HKC100LBS5 | HKC200LBS5 | HKC300LBS5 | ||
| रेटेड इनपुट करंट | 50 | 100 | 200 | 300 | ए |
| वर्तमान सीमा का परीक्षण करें | 75 | 150 | 300 | 450 | ए |
| रेटेड आउटपुट वोल्टेज | 0.625 ± 1% | वी | |||
| वोल्टेज आपूर्ति | 24 ± 5% | वी | |||
| शून्य वोल्टेज ऑफसेट | 2.5 ± 0.025 | वी | |||
| वर्तमान खपत | ≤20 | एमए | |||
| linearity | ≤ ± 1 | % एफएस | |||
| जवाब देने का समय | <5 | μs | |||
| उत्पादन तापमान में गिरावट | ≤ ± 3 | mV / ℃ | |||
| शून्य तापमान का बहाव | ≤ ± 1 | mV / ℃ | |||
| इन्सुलेशन वोल्टेज 50 (60) HZ, 1min | 2.5 | के। वी | |||
| परिचालन तापमान | -10 ~ + 80 | ℃ | |||
| भंडारण तापमान | -40 ~ + 85 | ℃ | |||
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
