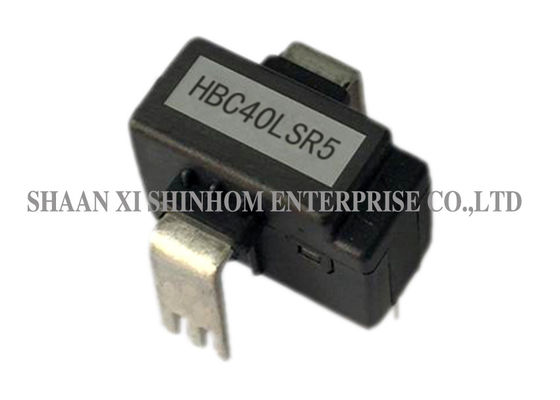

एच बीसी-एलएसआर 5 श्रृंखला मल्टी-रेंज करंट सेंसर एक बंद लूप डिवाइस है जो प्राथमिक और माध्यमिक सर्किट के बीच गैल्वेनिक अलगाव के साथ, हॉल प्रभाव और अशक्त संतुलन विधि के माप सिद्धांत पर आधारित है। यह डीसी, एसी या स्पंदित धाराओं का सटीक इलेक्ट्रॉनिक माप प्रदान करता है।
इस्तेमाल केलिए निर्देश
विशेषताएं:
अनुप्रयोगों:
विद्युतीय आकड़ा:
HBC06 LSR5 | HBC10 LSR5 | HBC15 LSR5 | HBC20 LSR5 | HBC25 LSR5 | HBC30 LSR5 | HBC40 LSR5 | HBC50 LSR5 | ||
| रेटेड इनपुट वर्तमान (आईपी) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | ए |
| वर्तमान सीमा का परीक्षण करें | ± 15 | ± 25 | ± 37.5 | ± 50 | ± 62.5 | ± 75 | ± 100 | ± 105 | ए |
| अनुपात (एनपी / एनएस) | 1: 1200 | 1: 1000 | 1: 1125 | 1: 1000 | 1: 1250 | 1: 1125 | 1: 1000 | 1: 1000 | टी |
| रेटेड आउटपुट वोल्टेज | ± 0.8 ± 0.5% | वी | |||||||
| वोल्टेज आपूर्ति | + 5 ± 5% | वी | |||||||
| वोल्टेज समयोजन | 2.5 ± 0.5% | वी | |||||||
| संदर्भ वोल्टेज (वीआर) | 2.5 ± 0.8% | वी | |||||||
| बाहरी संदर्भ वोल्टेज | 2.0-2.8 | वी | |||||||
| ऑफसेट वोल्टेज बहाव | ≤ 0.1 ± | mV / ℃ | |||||||
| आउटपुट वोल्टेज बहाव | ≤ 0.05 ± | mV / ℃ | |||||||
| Linearity (आईपी = 0- ± IPN) | ≤ 0.2 ± | % एफएस | |||||||
| कक्षा | ≤ 1.0 ± | % | |||||||
| di / dt | > 50 | ए / μS | |||||||
| जवाब देने का समय | ≤1 | μS | |||||||
| बैंडविड्थ (-1db) | डीसी ~ 100 | KHZ | |||||||
| इन्सुलेशन वोल्टेज | 2.5 @ (50 हर्ट्ज, 1min) | के। वी | |||||||
| परिचालन तापमान | -40 ~ + 85 | ℃ | |||||||
| भंडारण तापमान | -40 ~ + 105 | ℃ | |||||||
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
