फ़ीचर
* बंद लूप
* आपूर्ति वोल्टेज: डीसी + -15 ~ 24 वी
* धाराओं का सक्षम माप: डीसी, एसी, पल्स प्राथमिक सर्किट और माध्यमिक सर्किट के बीच गैल्वेनिक अलगाव के साथ।
लाभ
* सरल प्रतिष्ठापन
* अनुकूलित किया जा सकता है
* उच्च सटिकता
* बहुत अच्छी रैखिकता
* कोई प्रविष्टि नुकसान
* कम बिजली की खपत
* व्यापक वर्तमान मापने सीमा
* बाहरी हस्तक्षेप के लिए उच्च प्रतिरक्षा
* कम तापमान का बहाव
* अनुकूलित प्रतिक्रिया समय, कोई प्रविष्टि नुकसान
अनुप्रयोगों
* पलटनेवाला अनुप्रयोगों
* एसी / डीसी चर-गति ड्राइव
* निर्बाध विद्युत आपूर्ति (यूपीएस)
* बंद मोड बिजली की आपूर्ति (SMPS)
* फ्रीक्वेंसी ड्राइव नियंत्रण घरेलू उपकरणों
* पवन ऊर्जा उद्योग में वर्तमान पहचान
* फोटोवोल्टिक इन्वर्टर जांच

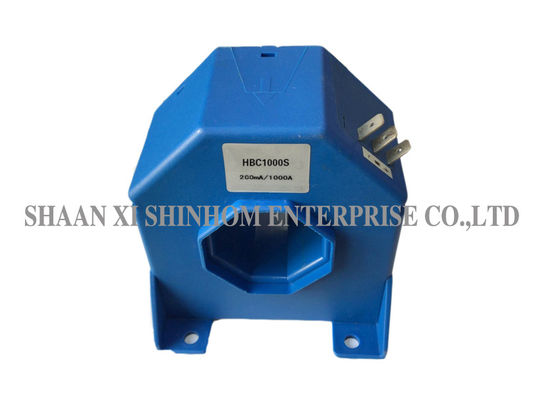

HBC1000S | ||
रेटेड इनपुट करंट | 1000 | ए |
वर्तमान सीमा का परीक्षण करें | 1500 | ए |
रेटेड आउटपुट वोल्टेज | 200 | एमए |
वोल्टेज आपूर्ति | ± 15 ~ ± 24 | वी |
शून्य वर्तमान ऑफसेट | ≤ 1.0 ± | एमए |
अनुपात बदल जाता है | 1: 5000 | |
जवाब देने का समय | <1 | μs |
linearity | ≤ 0.2 ± | % एफएस |
इन्सुलेशन वोल्टेज 50HZ, 1min | 3 | के। वी |
di / dt | > 100 | ए / μs |
बैंडविड्थ-1dB) | डीसी ... 150 | KHz |
पूर्व घुमावदार प्रतिरोध (25 ℃) | 44 | Ω |
परीक्षण प्रतिरोध | 0 @ 22.5 @ (, 15 वी, 1000 ए) | Ω |
0 ~ 65 @ (± 24V, 1000A) | ||
परिचालन तापमान | -40 ~ + 85 | ℃ |
भंडारण तापमान | -40 ~ + 105 | ℃ |
