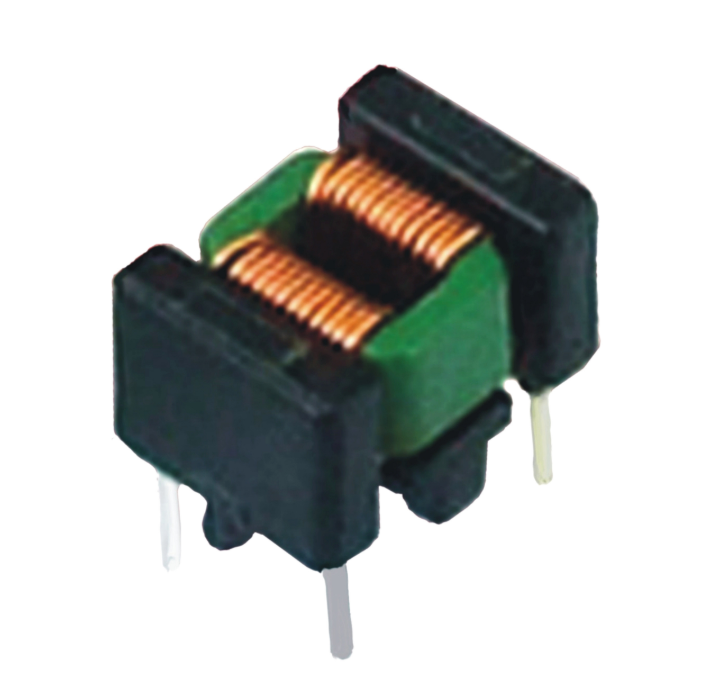

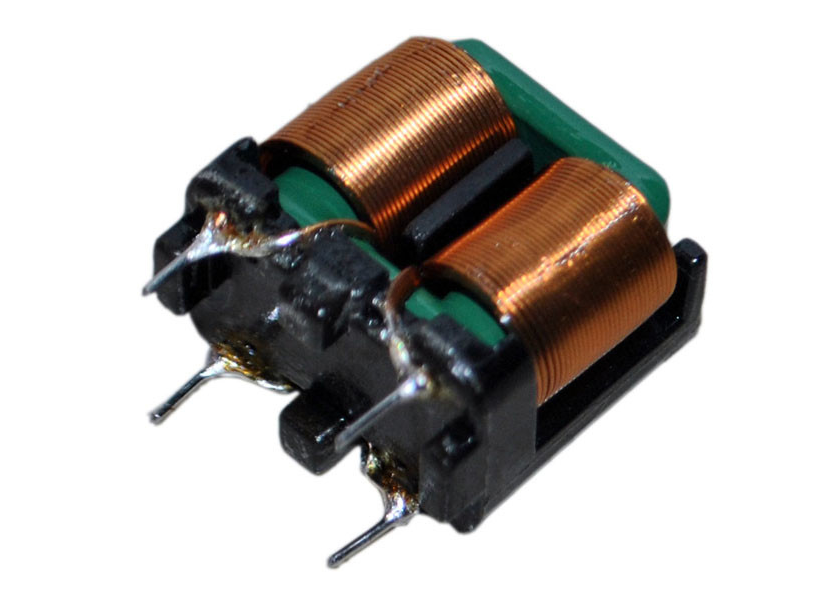

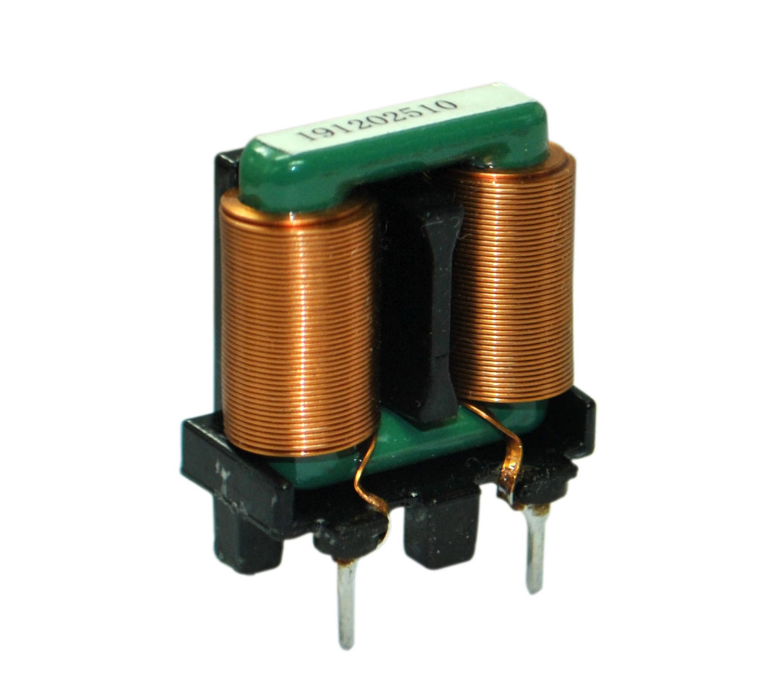

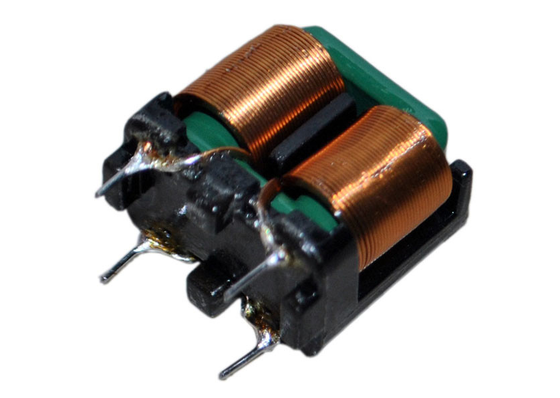

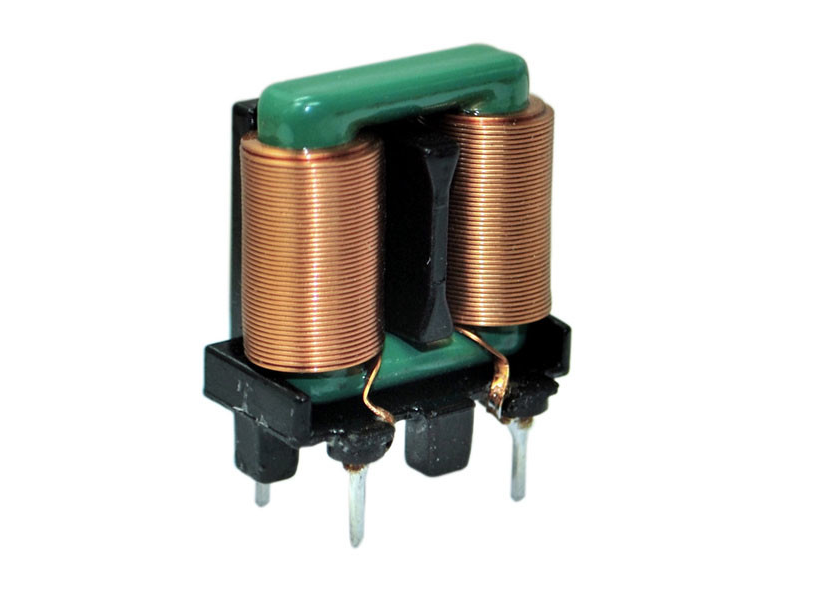

यह सिंगल-फेज कॉमन-मोड कॉइल फ्लैट वायर और एक फेराइट हॉलो स्क्वायर कोर का उपयोग करके निर्मित किया जाता है, विशेष रूप से स्विचिंग पावर सप्लाई और पर्सनल कंप्यूटर के लिए डिज़ाइन किया गया है, जो उच्च करंट, कॉम्पैक्ट आकार और उच्च दक्षता सुनिश्चित करता है।उत्पाद में एक मजबूत और विश्वसनीय संरचना है जिसमें एक सिंगल-लेयर वाइंडिंग और बंद मैग्नेटिक कोर डिज़ाइन है। यह 85 से 265VAC की विस्तृत वोल्टेज रेंज को पूरा करता है।यह स्विचिंग पावर सप्लाई, पावर एडॉप्टर, और एलसीडी टीवी के लिए उपयुक्त है। यह ईएमआई दमन और पावर फ़िल्टरिंग में कॉमन-मोड कॉइल अनुप्रयोगों के लिए एक आदर्श विकल्प है।
विशेषताएं
रेटेड वोल्टेज - 85 से 265VAC
टर्न रेशियो - 1:1
इन्सुलेशन प्रतिरोध - 100mΩ न्यूनतम।
तापमान वृद्धि - 50°C अधिकतम।
फ्लैट वायर उच्च-आवृत्ति स्किन इफ़ेक्ट
यूनिट करंट डेंसिटी - 1.5 से 2 गुना
सिंगल-लेयर वाइंडिंग - कम तापमान वृद्धि
उत्कृष्ट ईएमआई दमन
अनुप्रयोग
पर्सनल कंप्यूटर
स्विचिंग पावर सप्लाई
पावर एडॉप्टर
यूपीएस
कंप्यूटर उत्पाद
डीवीडी
एलईडी पावर सप्लाई
एलसीडी टीवी और मॉनिटर पावर बोर्ड
| विनिर्देश | इंडक्टेंस न्यूनतम 1KHZ 0.25V |
आयाम (मिमी अधिकतम) | करंट (ए) | पावर (डब्ल्यू) | ||||||||
| डब्ल्यू | डी | एच | एल | ई | क्षैतिज | ऊर्ध्वाधर | अधिकतम | अधिकतम | ||||
| P1 | P2 | P1 | P2 | |||||||||
| SQ1515 | >15mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 60 |
| SQ1515 | >20mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | >25mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | >15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 60 |
| SQ1515 | >20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1515 | >25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1615 | >15mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 65 |
| SQ1615 | >20mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | >25mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | >15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 65 |
| SQ1615 | >20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1615 | >25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1918 | >12mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 2.0 | 180 |
| SQ1918 | >20mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.5 | 180 |
| SQ1918 | >30mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.2 | 180 |
| SQ1918 | >12mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 2.0 | 180 |
| SQ1918 | >20mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 180 |
| SQ1918 | >30mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.2 | 180 |
| SQ2418 | >12mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 2.5 | 250 |
| SQ2418 | >20mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.8 | 250 |
| SQ2418 | >30mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.5 | 250 |
| SQ2418 | >12mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 2.5 | 250 |
| SQ2418 | >20mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.8 | 250 |
| SQ2418 | >30mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 250 |
| SQ2724 | >7mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 3.5 | 280 | |
| SQ2724 | >15mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.5 | 280 | |
| SQ2724 | >20mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 1.8 | 280 | |
| SQ2724 | >7mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 3.5 | 280 |
| SQ2724 | >15mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 280 |
| SQ2724 | >20mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 1.8 | 280 |
| SQ2820 | >7mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.0 | 300 | |
| SQ2820 | >20mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.5 | 300 | |
| SQ2820 | >30mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 5.0 | 300 | |
| SQ2820 | >7mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.0 | 300 |
| SQ2820 | >20mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 300 |
| SQ2820 | >30mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 5.0 | 300 |
| SQ3126 | >8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 8.0 | 400 |
| SQ3126 | >8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 5.0 | 400 |
| SQ3126 | >10mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3.5 | 400 |
| SQ3126 | >25mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3 | 400 |
| SQ3126 | >8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 8.0 | 400 |
| SQ3126 | >8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 5.0 | 400 |
| SQ3126 | >10mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3.5 | 400 |
| SQ3126 | >25mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3 | 400 |
| SQ4391 | >12mH | - | - | - | - | - | - | - | - | - | 7 | 600 |
| SQ4391 | >12mH | 28 | 45 | 16 | 4 | 1.0 | 39 | 21 | - | - | 7 | 600 |
नोट्स: कस्टम उपलब्ध है
अक्सर पूछे जाने वाले प्रश्न
प्र: आप हमारे साथ लंबे समय तक अच्छे व्यावसायिक संबंध कैसे स्थापित करते हैं?
उ: हम अपने ग्राहकों को अधिक प्रोजेक्ट जीतने के लिए उच्च-गुणवत्ता वाले उत्पाद और तेजी से डिलीवरी सुनिश्चित करते हैं। साथ ही, हम हर ग्राहक को एक दोस्त मानते हैं और लंबे समय तक दोस्ती बनाने के लिए उनके साथ ईमानदारी से व्यापार करते हैं।
प्र: आप गुणवत्ता को कैसे नियंत्रित करते हैं?
उ: हम यह सुनिश्चित करते हैं कि प्रत्येक उत्पाद आने वाली गुणवत्ता निरीक्षण (IQC) और शिपमेंट से पहले 100% गुणवत्ता परीक्षण के माध्यम से विनिर्देशों को पूरा करे।
प्र: नमूने के लिए आवेदन कैसे करें? लीड टाइम क्या है?
उ: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। नमूने निःशुल्क हैं और 3-5 कार्य दिवसों के भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर 2-8 सप्ताह होता है; कस्टम उत्पादों की अलग से पुष्टि की जाएगी।
