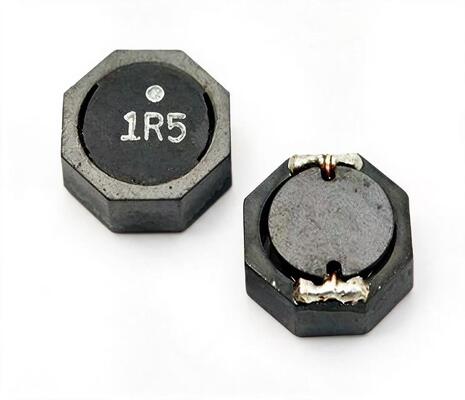

SDRH8D28/8D43 सीरीज 8.3*8.3mm शील्डेड इंडक्टर्स, 100uH पावर इंडक्टर, SMD उच्च विश्वसनीयता कॉइल्स चोक्स
यहSDRH8D28/8D43 सीरीजमैग्नेटिक शील्डेड SMD पावर इंडक्टरएक कॉम्पैक्ट8.3*8.3mmपैकेज औरमैग्नेटिक शील्ड स्ट्रक्चरप्रदान करता है। यह प्रभावी रूप से EMI को कम करता है और उच्च-घनत्व PCB लेआउट और स्थान-सीमित अनुप्रयोगों के लिए उपयुक्त है।इंडक्टेंस मान कई विशिष्टताओं को कवर करते हैं (जिसमें100µHशामिल है)। उच्च करंट क्षमता6.4Aतक है। कम DCR उच्च रूपांतरण दक्षता सुनिश्चित करता है।उत्पादउच्च संतृप्ति करंटविशेषताएं प्रदान करता है, जो उच्च-शक्ति पावर प्रबंधन आवश्यकताओं को पूरा करता है।इसका व्यापक रूप सेवीडियो रिकॉर्डर,OA उपकरण,डिजिटल कैमरे,LCD टीवी,लैपटॉप,पोर्टेबल संचार उपकरण, औरDC-DC कन्वर्टर्समें उपयोग किया जाता है।
विशेषताएं
मैग्नेटिक शील्ड स्ट्रक्चर – कम EMI
पैकेज का आकार – 8.3*8.3mm
रेटेड करंट – 6.4A तक
कम DCR
उच्च विश्वसनीयता
उच्च संतृप्ति करंट
ऑपरेटिंग तापमान – -40°C से +105°C
स्टोरेज तापमान – -40°C से +105°C
अनुप्रयोग
वीडियो रिकॉर्डर (VTR) पावर सप्लाई
OA ऑफिस ऑटोमेशन उपकरण
डिजिटल कैमरा पावर सप्लाई
LCD टीवी पावर सप्लाई
लैपटॉप मदरबोर्ड पावर सप्लाई
पोर्टेबल संचार उपकरण
DC-DC कन्वर्टर्स
पावर मैनेजमेंट मॉड्यूल
परीक्षण उपकरण और स्थितियाँ:
·इंडक्टर परीक्षण: HP4284A (समतुल्य स्वीकार्य)
DCR: QuadTech 1880 Milliohmmeter
IDCMax करंट अपने प्रारंभिक मान से 10% कम हो जाता है
·ऑपरेटिंग तापमान: -40℃ से +105℃
·स्टोरेज तापमान: -40℃ से +105℃
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है। कस्टम इंडक्टेंस मान उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: इस सीरीज का अधिकतम रेटेड करंट क्या है?
A: यह सीरीज उच्च करंट क्षमता6.4Aतक प्रदान करती है, जो उच्च-शक्ति DC-DC कन्वर्टर्स और पावर प्रबंधन अनुप्रयोगों के लिए उपयुक्त है। चयन करते समय, हम कोर संतृप्ति के कारण उच्च तापमान पर प्रदर्शन में गिरावट को रोकने के लिए अधिकतम ऑपरेटिंग करंट से कम से कम20% अधिकरेटेड करंट चुनने की सलाह देते हैं।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A: आप हमारी वेबसाइट या ईमेल के माध्यम से नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्षित मॉडल (इंडक्टेंस मान की आवश्यकताओं सहित) प्रदान करें। नमूनेनिःशुल्कहैं और3-5 कार्य दिवसोंके भीतर भेज दिए जाएंगे। बड़े ऑर्डर का लीड टाइम आम तौर पर2-8 सप्ताह
