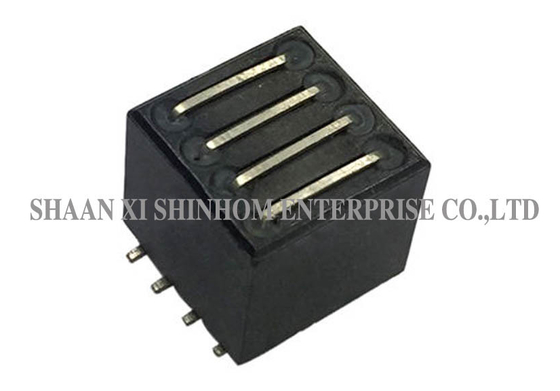

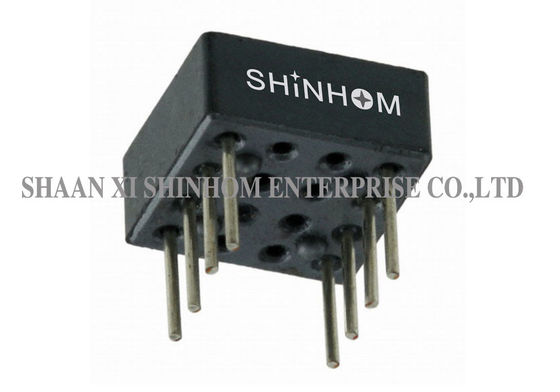

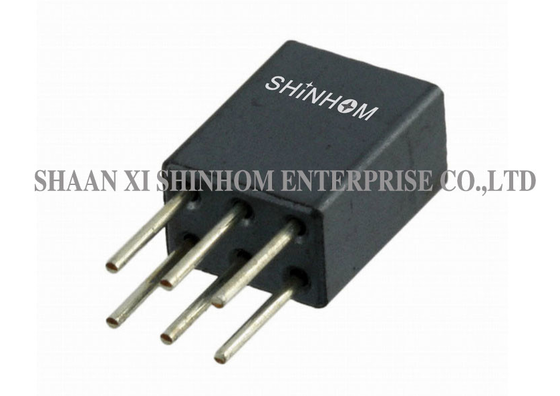

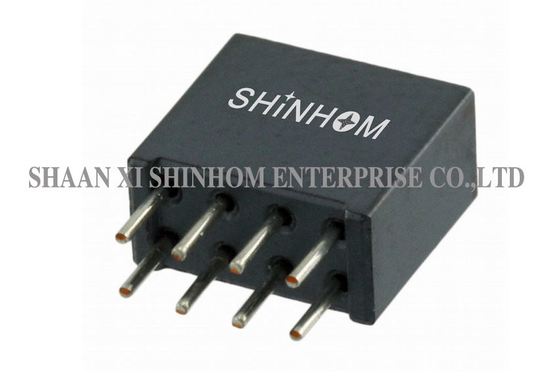

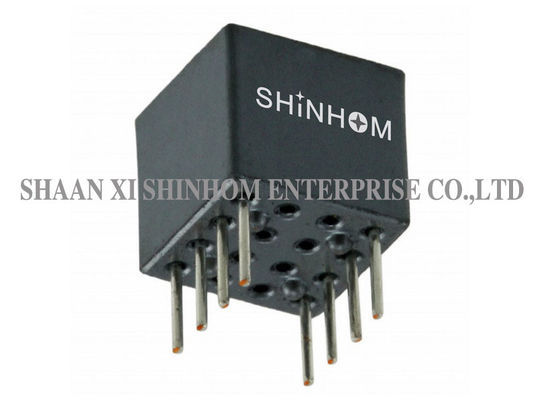

यह फेराइट बीड इंडक्टर उच्च-आवृत्ति ईएमआई दमन और शोर फ़िल्टरिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह एसएमडी और थ्रू-होल प्रकारों सहित कई पैकेज विकल्प प्रदान करता है। उत्पाद में कम डीसीआर (15mΩ अधिकतम) और उच्च वर्तमान क्षमता (6.0A तक) है, जिसकी रेटेड वोल्टेज 50V है। प्रतिबाधा विशेषताएँ: 115Ω न्यूनतम @25MHz, 170Ω न्यूनतम @100MHz। इसका व्यापक रूप से शोर फ़िल्टरिंग उपकरण, एम्पलीफायर, स्विचिंग रेगुलेटर, बिजली आपूर्ति, मोबाइल वायरलेस डिवाइस, डीसी-डीसी कन्वर्टर, कॉर्डलेस फोन, कार रेडियो, और जीपीएस डिवाइस में उपयोग किया जाता है।
| पैरामीटर | मान |
|---|---|
| प्रतिबाधा (@25MHz) | 115Ω न्यूनतम |
| प्रतिबाधा (@100MHz) | 170Ω न्यूनतम |
| डीसीआर | 15mΩ अधिकतम |
| रेटेड वोल्टेज | 50V अधिकतम |
| अधिकतम करंट | 6.0A |
अधिक ईएमआई दमन फेराइट कोर के लिए, कृपया हमारी वेबसाइट पर जाएं या हमसे संपर्क करें।
प्र: फेराइट बीड का कार्य सिद्धांत क्या है?
उ: एक फेराइट बीड कम आवृत्तियों पर कम प्रतिबाधा (इंडक्टर की तरह काम करता है) प्रस्तुत करता है, जिससे सिग्नल गुजरते हैं। उच्च आवृत्तियों पर, यह उच्च प्रतिबाधा प्रस्तुत करता है, उच्च-आवृत्ति शोर ऊर्जा को गर्मी में परिवर्तित करता है और उसे नष्ट करता है, जिससे उच्च-आवृत्ति ईएमआई शोर प्रभावी ढंग से दब जाता है।
प्र: एसएमडी और थ्रू-होल फेराइट बीड्स के बीच कैसे चुनें?
उ: एसएमडी प्रकार स्वचालित एसएमटी उत्पादन लाइनों के लिए उपयुक्त है, जो उच्च-मात्रा उत्पादन और उच्च-घनत्व पीसीबी लेआउट के लिए आदर्श है। थ्रू-होल प्रकार वेव सोल्डरिंग के लिए उपयुक्त है, जिससे आसान मैनुअल सोल्डरिंग और प्रोटोटाइपिंग की अनुमति मिलती है। कृपया अपनी उत्पादन प्रक्रिया और पीसीबी डिजाइन के आधार पर चुनें।
