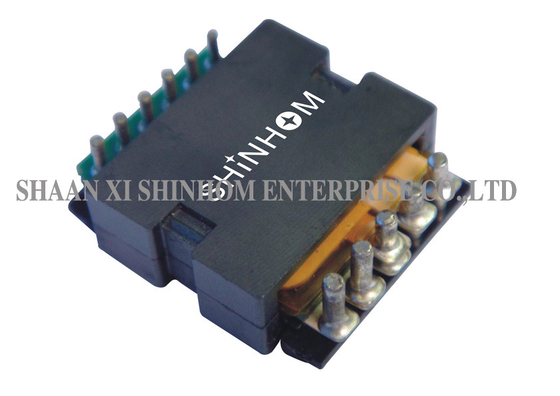

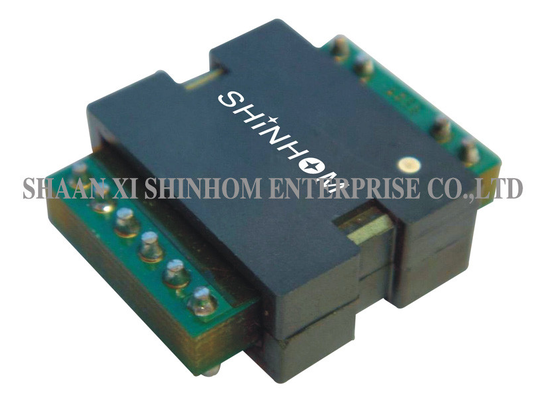

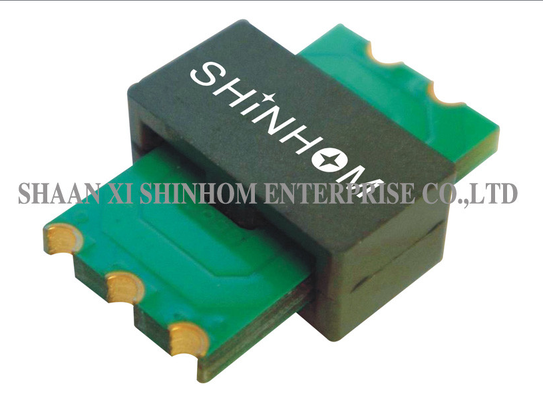

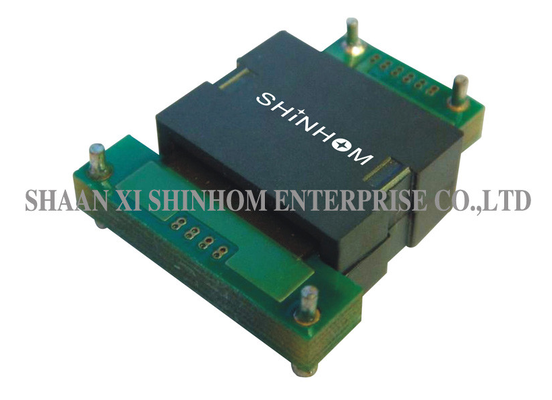

यह प्लेनर ट्रांसफार्मर डीसी/डीसी और डीसी/एसी रूपांतरण अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें एक लो-प्रोफ़ाइल संरचना है, जिसमें पावर 3000W तक और करंट 73A तक है। पैड का आकार 23.5mm × 19.5mm है। यह उत्पाद अल्ट्रा-लो लीकेज इंडक्टेंस (<0.2%), उच्च पावर घनत्व (प्रति घटक 5W-25kW), और कम ईएमआई विकिरण प्रदान करता है।
EE14 से EE100 तक कई कोर आकार उपलब्ध हैं। यह क्षैतिज/ऊर्ध्वाधर माउंटिंग, थ्रू-होल/एसएमटी, और पिन/फ्लाई लीड टर्मिनेशन और माउंटिंग विकल्पों का समर्थन करता है, जो सभी एसएमपीएस टोपोलॉजी के साथ संगत है।इसका व्यापक रूप से उच्च-घनत्व डीसी/डीसी पावर सप्लाई, दूरसंचार उपकरण, औद्योगिक नियंत्रण प्रणाली, और ऑटोमोटिव और भारी-भरकम वाहन प्रणालियों में उपयोग किया जाता है।
विशेषताएं:
लो-प्रोफ़ाइल प्लेनर ट्रांसफार्मर
- उच्च-पावर प्लेनर ट्रांसफार्मर
- उच्च-आवृत्ति प्लेनर ट्रांसफार्मर
- पीसीबी प्लेनर ट्रांसफार्मर
- प्लेनर स्विचिंग पावर ट्रांसफार्मर
- EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100 प्लेनर ट्रांसफार्मर
- ऑफ द शेल्फ एसएमटी प्लेनर ट्रांसफार्मर
- पावर रेंज: 3000W तक
- बहुत कम लीकेज इंडक्टेंस (बिना गैप वाले कोर के लिए 0.2% से कम)।
- लागत प्रभावी और प्रतिस्पर्धी मूल्य।
- न्यूनतम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई)।
- उच्च विशिष्ट पावर घनत्व (एक घटक प्रति 5W-25kW)।
- प्राथमिक और के बीच उच्च क्रीपेज और क्लीयरेंस दूरी
- सभी एसएमपीएस टोपोलॉजी पर लागू।
- विभिन्न माउंटिंग और टर्मिनल विकल्प (क्षैतिज, ऊर्ध्वाधर, थ्रू-होल, एसएमटी, पिन, फ्लाइंग-केबल और अधिक)।
- विशेष रूप से डिज़ाइन किए गए हीट-डिसिपेटिंग क्लैस्प्स।
- अनुप्रयोग:
उच्च घनत्व और उच्च ऊर्जा दक्षता।
- उच्च करंट डीसी/डीसी पावर सप्लाई उच्च करंट।
- मुख्य वाइंडिंग इंडक्टर आउटपुट चोक के रूप में कार्य करता है,
- जबकि सहायक वाइंडिंग इनपुट करंट को पीएम (TI25S1604) को नियंत्रित करता है।
- दूरसंचार, औद्योगिक नियंत्रण प्रणाली,
- ऑटोमोटिव और भारी उपकरण वाहन प्रणालियाँ
- तकनीकी जानकारी:
PE 20s1604 का इंडक्टेंस Agilient/HP4284 पर पिन 7 और 11 के बीच 100kHz, 0.1 Vrms पर मापा गया।
- IDC रेटेड या तो IDC संतृप्ति का 85% है या IDC हीटिंग है, जो भी कम हो।
- IDC संतृप्ति वह करंट है जो इंडक्टेंस को उसके नाममात्र मान के 15% तक कम कर देता है।
- IDC हीटिंग वह करंट है जो पार्ट के तापमान को लगभग 45°C तक बढ़ा देता है।
- अक्सर पूछे जाने वाले प्रश्न
प्रश्न: पारंपरिक वायर-बाउंड ट्रांसफार्मर की तुलना में प्लेनर ट्रांसफार्मर के क्या फायदे हैं?
ए: प्लेनर ट्रांसफार्मर एक लो-प्रोफ़ाइल संरचना और पीसीबी-शैली वाइंडिंग डिज़ाइन का उपयोग करते हैं।
वे अल्ट्रा-लो लीकेज इंडक्टेंस (<0.2%), उच्च पावर घनत्व (प्रति घटक 5W-25kW), कम ईएमआई विकिरण, और उत्कृष्ट थर्मल प्रबंधन प्रदान करते हैं। लो-प्रोफ़ाइल डिज़ाइन ऊंचाई को भी काफी कम करता है, जिससे यह उच्च-घनत्व माउंटिंग अनुप्रयोगों के लिए उपयुक्त हो जाता है।प्रश्न: अल्ट्रा-लो लीकेज इंडक्टेंस (<0.2%) के क्या फायदे हैं?ए: अल्ट्रा-लो लीकेज इंडक्टेंस स्विचिंग उपकरणों पर वोल्टेज स्पाइक्स को कम करता है, स्विचिंग हानियों को कम करता है, और सिस्टम दक्षता में सुधार करता है। यह आसपास के सर्किट में विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को भी कम करता है, जिससे ईएमआई फिल्टर डिज़ाइन सरल हो जाता है।
प्रश्न: डिलीवरी का समय कितना है और किन पैकेजिंग विधियों का उपयोग किया जाता है?ए: मानक लीड समय ऑर्डर की पुष्टि के बाद 2-8 सप्ताह है, जो उत्पाद विनिर्देशों और ऑर्डर मात्रा पर निर्भर करता है। सुरक्षित अंतरराष्ट्रीय परिवहन सुनिश्चित करने के लिए उत्पादों को कार्टन, फोम, पैलेट, रैपिंग फिल्म और फिक्सिंग स्ट्रैप के साथ सुरक्षित रूप से पैक किया जाता है।
