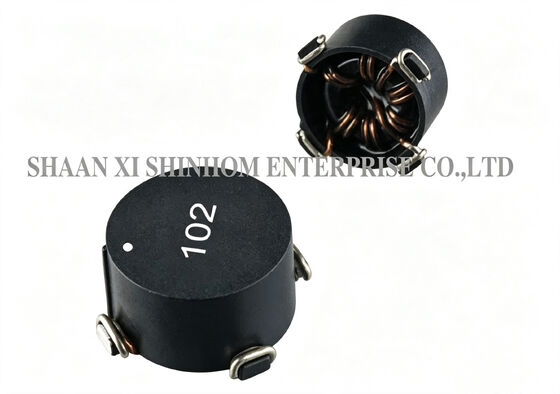

दSTC08 श्रृंखलाएसएमडी टोरोइडल कॉमन-मोड इंडक्टर उच्च संतृप्ति कोर सामग्री और टोरोइडल बंद चुंबकीय सर्किट संरचना का उपयोग करता है।यह प्रभावी रूप से ईएमआई विकिरण को कम करता है और ईएमआई-संवेदनशील शक्ति और संकेत लाइन फ़िल्टरिंग अनुप्रयोगों के लिए उपयुक्त है. प्रेरण सीमा 200μH से 20mH तक होती है। SMD पैकेज स्वचालित प्लेसमेंट का समर्थन करता है, जो SMT उत्पादन लाइनों के साथ संगत है। इसका व्यापक रूप से इलेक्ट्रॉनिक उपकरणों में उपयोग किया जाता है,डीसी-डीसी रूपांतरण (समान मोड), अलगाव युग्मन, इनपुट फ़िल्टरिंग (सीरीज मोड), और ईएमआई/आरएफआई दमन।
प्रेरण सीमा ₹ 200μH से 20mH, लचीला चयन
नामित धारा ️ 1A से 7A, उच्च धारा क्षमता
डीसीआर 8mΩ से 250mΩ, कम हानि
उच्च संतृप्ति कोर सामग्री
कम ईएमआई विकिरण
एसएमडी पैकेज स्वचालित प्लेसमेंट का समर्थन करता है
ऑपरेटिंग तापमान -40°C से +125°C
इन्सुलेशन प्रतिरोध ️ ≥1000MΩ (100V DC)
100KHz 0.1VRms पर प्रेरण माप।
इन्सुलेशन प्रतिरोधः 100Vdc 1KMΩmin.
आरडीसी: क्वाडटेक 1880 मिलियॉममीटर
ऑपरेटिंग तापमानः-40°C से +125°C
भंडारण तापमानः -55°C से +125°C
विशेष अनुरोध के अनुसार उपलब्ध विभिन्न पैकेज
लागू DC पूर्वाग्रह पर अधिकतम 35% संतृप्ति
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।
इलेक्ट्रॉनिक उपकरण शक्ति फ़िल्टरिंग
डीसी-डीसी रूपांतरण (समान मोड)
अलगाव युग्मन (ट्रांसफार्मर)
इनपुट फ़िल्टरिंग (श्रृंखला मोड)
ईएमआई/आरएफआई का निलंबन
संचार उपकरण की बिजली आपूर्ति
औद्योगिक नियंत्रण बिजली आपूर्ति
कंप्यूटर परिधीय बिजली आपूर्ति
प्रश्न: STC08 श्रृंखला के प्रेरण, धारा और डीसीआर दायरे क्या हैं?
उत्तर:STC08 श्रृंखलासे एक प्रेरकता रेंज को शामिल करता है200μH से 20mH तक, से नामित वर्तमान1ए से 7ए, और डीसीआर से8mΩ से 250mΩव्यापक प्रेरण सीमा, उच्च वर्तमान क्षमता, और कम डीसीआर डिजाइन इसे विभिन्न ईएमआई दमन अनुप्रयोगों के लिए उपयुक्त बनाते हैं, सिग्नल लाइन फ़िल्टरिंग से लेकर उच्च-शक्ति बिजली लाइन फ़िल्टरिंग तक।
प्रश्न: सामान्य मोड इंडक्टर्स के लिए कम डीसीआर का क्या महत्व है?
A: कम DCR का अर्थ है कम शक्ति हानि (I2R हानि) जब वर्तमान घुमाव के माध्यम से गुजरता है। यह समग्र प्रणाली दक्षता में सुधार करने और तापमान वृद्धि को कम करने में मदद करता है।STC08 श्रृंखलाके रूप में कम के रूप में डीसीआर प्रदान करता8mΩयह विशेष रूप से सख्त दक्षता आवश्यकताओं के साथ उच्च धारा बिजली डिजाइन के लिए उपयुक्त है।
प्रश्न: नमूनों के लिए आवेदन कैसे करें? लीड टाइम क्या है?
A: आप हमारी वेबसाइट या ईमेल के माध्यम से एक नमूना आवेदन जमा कर सकते हैं। कृपया अपनी कंपनी की जानकारी और लक्ष्य मॉडल प्रदान करें। नमूने उपलब्ध हैंनिःशुल्कऔर भीतर भेज दिया जाएगा3-5 कार्यदिवस. बड़े पैमाने पर आदेश का नेतृत्व समय आम तौर पर है2-8 सप्ताह.
