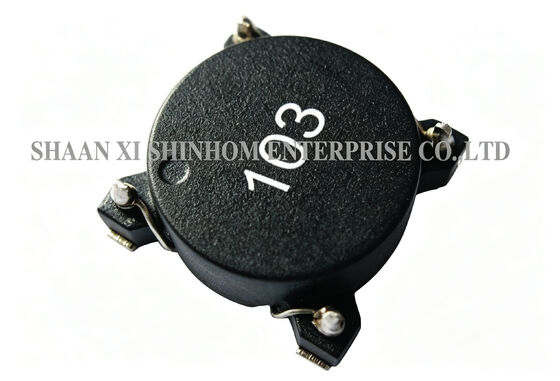

एसटीसी07 श्रृंखलाएसएमडी टोरॉयडल कॉमन-मोड प्रारंभ करनेवाला 16.5*17.5 मिमी के मानक एसएमडी पैकेज में आता है। इंडक्शन रेंज 1mH से 39mH तक होती है, जिसमें रेटेड करंट 0.3A से 2A तक होता है। उत्पाद का उपयोग करता हैउच्च संतृप्ति कोर सामग्रीउच्च-वर्तमान पूर्वाग्रह स्थितियों के तहत स्थिर प्रदर्शन बनाए रखने के लिए।कम डीसीआरबिजली हानि को कम करता है.टोरॉयडल कोर संरचनाईएमआई विकिरण को प्रभावी ढंग से कम करता है।एसएमडी पैकेजस्वचालित प्लेसमेंट का समर्थन करता है. इसका व्यापक रूप से उपयोग किया जाता हैइलेक्ट्रॉनिक उपकरण,डीसी-डीसी रूपांतरण (समानांतर मोड),अलगाव युग्मन,इनपुट फ़िल्टरिंग (श्रृंखला मोड), औरईएमआई/आरएफआई दमन.
डीसी पूर्वाग्रह पर अधिकतम 35% संतृप्ति लागू की गई
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
प्रश्न: STC07 श्रृंखला की इंडक्शन रेंज और रेटेड करंट क्या हैं?
ए:एसटीसी07 श्रृंखलासे एक इंडक्शन रेंज को कवर करता है1mH से 39mH, से रेटेड वर्तमान के साथ0.3ए से 2ए. विस्तृत इंडक्शन रेंज और उच्च वर्तमान क्षमता इसे सिग्नल लाइन फ़िल्टरिंग से लेकर पावर लाइन फ़िल्टरिंग तक विभिन्न ईएमआई दमन अनुप्रयोगों के लिए उपयुक्त बनाती है। विशिष्ट चयन के लिए, कृपया डेटाशीट देखें या हमारी तकनीकी सहायता टीम से संपर्क करें।
प्रश्न: 16.5*17.5 मिमी पैड आकार किन अनुप्रयोगों के लिए उपयुक्त है?
ए:यह आकार एक मध्यम एसएमडी पैकेज है। यह पावर फ़िल्टरिंग अनुप्रयोगों के लिए उपयुक्त है जिनके लिए मध्यम प्रेरण और रेटेड वर्तमान की आवश्यकता होती है, जैसे घरेलू उपकरण, संचार उपकरण और औद्योगिक नियंत्रण। पैकेज का आकार मध्यम है, जो बिजली घनत्व और पीसीबी स्थान पर कब्जे के बीच एक अच्छा संतुलन प्रदान करता है।
प्रश्न: क्या यह उत्पाद स्वचालित प्लेसमेंट का समर्थन करता है?
ए:हाँ।एसटीसी07 श्रृंखलाएक मानक एसएमडी पैकेज का उपयोग करता है और उच्च गति एसएमटी उत्पादन लाइनों के साथ संगत, स्वचालित पिक-एंड-प्लेस असेंबली का समर्थन करता है। टेप और रील पैकेजिंग को अनुरोध पर अनुकूलित किया जा सकता है।
