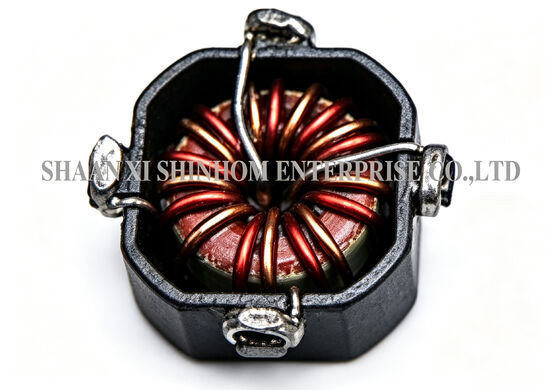

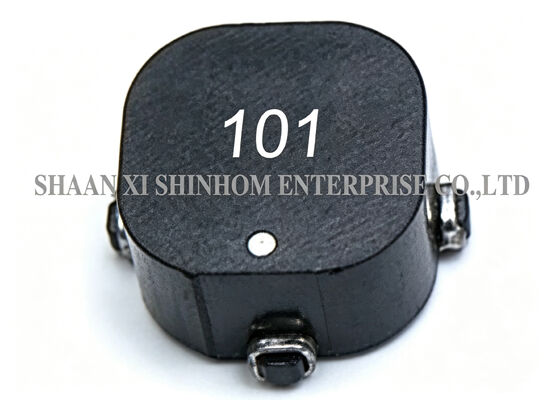

STC01-04 श्रृंखलाएसएमडी टॉरॉयडल कॉमन-मोड चोक विद्युत चुम्बकीय विकिरण को प्रभावी ढंग से कम करने के लिए एक संलग्न डिजाइन और टॉरॉयडल कोर संरचना का उपयोग करता है। यह ईएमआई-संवेदनशील पावर और सिग्नल लाइन फ़िल्टरिंग अनुप्रयोगों के लिए उपयुक्त है। उत्पाद कई पैकेज आकार प्रदान करता है। कम डीसीआर और उच्च संतृप्ति कोर सामग्री उच्च-वर्तमान परिस्थितियों में स्थिर प्रदर्शन सुनिश्चित करती है। एसएमडी पैकेज स्वचालित पिक-एंड-प्लेस असेंबली का समर्थन करता है, जो एसएमटी उत्पादन लाइनों के साथ संगत है। इसका व्यापक रूप से इलेक्ट्रॉनिक उपकरणों, डीसी-डीसी रूपांतरण (समानांतर मोड), अलगाव युग्मन, इनपुट फ़िल्टरिंग (श्रृंखला मोड), और ईएमआई/आरएफआई दमन में उपयोग किया जाता है।
100KHz 0.1VRms पर इंडक्शन माप।
इन्सुलेशन प्रतिरोध: 100Vdc 1KMΩmin।
ऑपरेटिंग तापमान:-40℃ से +125℃
भंडारण तापमान: -55℃ से +125℃
आरडीसी: क्वाडटेक 1880 मिलिओह्ममीटर
सोल्डरिंग तापमान: 4±1 सेकंड के लिए 260℃
विशेष अनुरोध के अनुसार अलग पैकेज उपलब्ध है
डीसी पूर्वाग्रह पर अधिकतम 35% संतृप्ति लागू की गई
प्रश्न: STC01-04 श्रृंखला मॉडलों के बीच क्या अंतर हैं?
ए:STC01, STC02, STC03, और STC04श्रृंखला मुख्य रूप से पैकेज आकार और संबंधित विद्युत मापदंडों (अधिष्ठापन, रेटेड वर्तमान, आदि) में भिन्न होती है।एसटीसी01सबसे छोटा आकार है, जो कॉम्पैक्ट डिज़ाइन के लिए उपयुक्त है।एसटीसी04यह सबसे बड़ा आकार है, जो उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त है। विशिष्ट चयन के लिए, कृपया डेटाशीट देखें या हमारी तकनीकी सहायता टीम से संपर्क करें।
प्रश्न: संलग्न संरचना के क्या फायदे हैं?
ए:संलग्न संरचना आवास के भीतर कोर और वाइंडिंग को पूरी तरह से घेर लेती है। यह ईएमआई विकिरण को कम करते हुए भौतिक सुरक्षा और बेहतर इन्सुलेशन प्रदर्शन प्रदान करता है। संलग्न डिज़ाइन विदेशी वस्तुओं को वाइंडिंग से संपर्क करने से रोकता है, जिससे कठोर वातावरण में उत्पाद की विश्वसनीयता में सुधार होता है।
प्रश्न: उच्च संतृप्ति कोर सामग्री के क्या फायदे हैं?
ए:उच्च संतृप्ति कोर सामग्री उच्च संतृप्ति प्रवाह घनत्व प्रदान करती है। उच्च-वर्तमान पूर्वाग्रह स्थितियों के तहत इसके संतृप्त होने की संभावना कम है, यह सुनिश्चित करते हुए कि सामान्य-मोड चोक रेटेड वर्तमान सीमा के भीतर स्थिर अधिष्ठापन और फ़िल्टरिंग प्रदर्शन बनाए रखता है। डीसी पूर्वाग्रह संतृप्ति तक है35%, पर्याप्त वर्तमान मार्जिन प्रदान करना।
