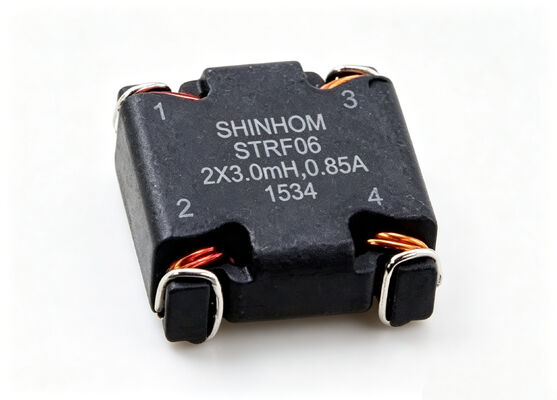

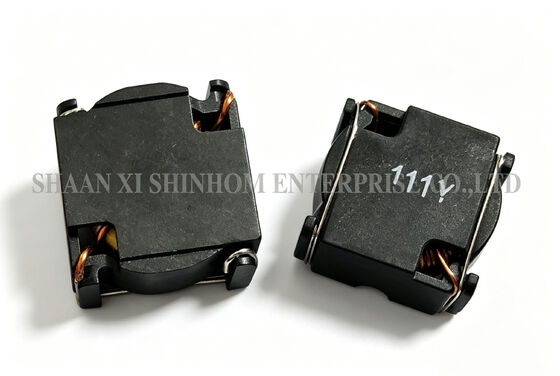

दSTRF06 श्रृंखलाउच्च-प्रवाह एसएमडी टोरोइडल कॉमन-मोड चोक को डीसी-डीसी और एसी-डीसी कनवर्टर अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें 6.8mH तक के प्रेरण मान होते हैं।उत्पाद एक व्यापक आवृत्ति रेंज में उच्च सामान्य मोड प्रतिबाधा प्रदान करने के लिए एक टोरोइडल फेराइट कोर का उपयोग करता है, उत्कृष्ट ईएमआई/आरएफआई दमन प्रदर्शन प्रदान करता है। एसएमडी पैकेज स्वचालित प्लेसमेंट का समर्थन करता है और रिफ्लो सोल्डरिंग के साथ संगत है।ऑपरेटिंग तापमान सीमा -40°C से +125°C है (स्व-तापमान वृद्धि सहित), विभिन्न कठोर वातावरण के लिए उपयुक्त है। इसका व्यापक रूप से डीसी-डीसी/एसी-डीसी कन्वर्टर्स, संचार प्रणालियों, ऑटोमोटिव इलेक्ट्रॉनिक्स और एलसीडी टीवी में उपयोग किया जाता है।
नोटः उत्पाद विनिर्देश अनुकूलित किया जा सकता है।
प्रश्न: सामान्य मोड फ़िल्टरिंग में 6.8mH इंडक्टेंसी का क्या लाभ है?
उत्तर:6.8mHयह कम से मध्यम आवृत्ति रेंज में विशेष रूप से सामान्य-मोड शोर क्षीणन प्राप्त करता है।150KHz-30MHzईएमआई बैंड का संचालन किया। ईएमआई अनुपालन की सख्त आवश्यकता वाले बिजली डिजाइनों के लिए, उच्च प्रेरणशीलता वाले सामान्य-मोड थोक महत्वपूर्ण फ़िल्टरिंग घटक हैं।
प्रश्न: अन्य कोर संरचनाओं की तुलना में टोरोइडल कोर के क्या फायदे हैं?
उत्तर: टोरोइडल कोर में एक बंद चुंबकीय सर्किट संरचना होती है। चुंबकीय प्रवाह कोर के अंदर केंद्रित होता है, जिसके परिणामस्वरूप बहुत कम रिसाव प्रवाह होता है।ईएमआई विकिरण आई-कोर या ओपन-कोर इंडक्टर्स की तुलना में बहुत कम हैटोरोइडल कोर में उच्च चुंबकीय पारगम्यता भी होती है, जिसके लिए एक ही प्रेरण मूल्य के लिए कम मोड़ की आवश्यकता होती है। इससे कम डीसीआर और उच्च दक्षता होती है।
प्रश्न: रेटेड करंट आईडीसी को कैसे परिभाषित किया जाता है?
उत्तर: आईडीसी को डीसी धारा के मूल्य के रूप में परिभाषित किया गया है जो कॉइल में लगभग 40°C के तापमान में वृद्धि का कारण बनता है।यह सुनिश्चित करें कि अधिकतम परिवेश तापमान और स्व-तापमान वृद्धि 125°C से अधिक न होचयन करते समय दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए पर्याप्त मार्जिन की अनुमति दें।
