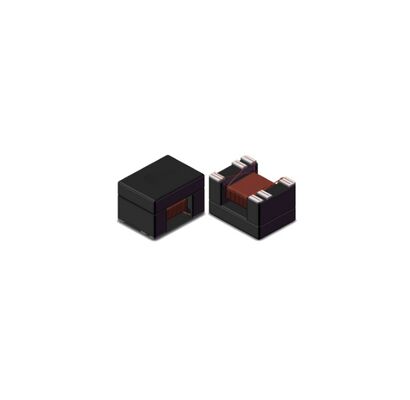

सुपर टिनी सिग्नल ट्रांसफार्मर TX4532 सीरीज
उच्च गति डेटा संचरण और ईथरनेट पर विश्वसनीय शक्ति वितरण के लिए डिज़ाइन किया गया, TX4532 श्रृंखला लघुकरण और प्रदर्शन में एक शिखर का प्रतिनिधित्व करती हैलैन इंटरफेस ट्रांसफार्मर. येसिग्नल ट्रांसफार्मरविशेष रूप से आधुनिक नेटवर्क इंटरफेस की कठोर मांगों को पूरा करने के लिए डिज़ाइन किए गए हैं, जो बेहतर रिटर्न हानि और कम से कम क्रॉस-टॉक के साथ उत्कृष्ट सिग्नल अखंडता प्रदान करते हैं।आईईईई 802 के अनुरूप.3af (15W) और IEEE 802.3at (30W) मानक, वे आदर्श हैंपीओई ट्रांसफार्मरएक ही केबल में डेटा और पावर को एकीकृत करने के लिए। लगातार उच्च गुणवत्ता के लिए स्वचालित घुमाव के साथ निर्मित और मजबूत निर्माण की विशेषता है जो व्यापक पर्यावरण तनाव परीक्षणों से बचता है,वे कॉम्पैक्ट में विश्वसनीय प्रदर्शन प्रदान करते हैं, अंतरिक्ष-संवेदनशील अनुप्रयोगों।
प्रमुख विशेषताएं
प्राथमिक विद्युत विनिर्देश (TX4532-121 उदाहरण)
| पैरामीटर |
मूल्य |
| ओपन सर्किट इंडक्टेंस (OCL) |
120 μH (मिनट) @ 15mA |
| डीसी प्रतिरोध (डीसीआर) |
2.00 Ω (अधिकतम) |
| सम्मिलन हानि |
-1.5 डीबी (अधिकतम) |
| रिटर्न हानि |
-20 डीबी (मिनट) |
- ईथरनेट पर IEEE 802.3af (15W) और IEEE 802.3at (30W) पावर का समर्थन करता है
- उच्च अलगाव वोल्टेजः 1500Vrms
- व्यापक परिचालन तापमान सीमाः -40°C से +105°C
- कॉम्पैक्ट, हल्के, सतह पर चढ़ने के लिए डिजाइन
- RoHS अनुरूप
- प्रमाणित विश्वसनीयता:थर्मल सदमे, आर्द्रता, कंपन और नमक छिड़काव सहित पर्यावरणीय परीक्षणों के एक व्यापक सूट को पारित करने के लिए डिज़ाइन किया गया
आवेदन
- नेटवर्क स्विच, राउटर और गेटवे में लैन पोर्ट
- संचार उपकरण और बेस स्टेशन
- ईथरनेट कनेक्टिविटी की आवश्यकता वाले डिजिटल उपभोक्ता इलेक्ट्रॉनिक्स (स्मार्ट टीवी, गेमिंग कंसोल, सेट-टॉप बॉक्स)
- औद्योगिक ईथरनेट उपकरण और नियंत्रक
- कोई भी अनुप्रयोग जिसे कॉम्पैक्ट, विश्वसनीय सिग्नल अलगाव और PoE समर्थन की आवश्यकता होती है
अक्सर पूछे जाने वाले प्रश्न
लैन ट्रांसफार्मर में बेहतर रिटर्न हानि का मुख्य लाभ क्या है?
बेहतर रिटर्न हानि ट्रांसफार्मर इंटरफेस पर सिग्नल प्रतिबिंब को कम करती है, जो सिग्नल अखंडता बनाए रखने, बिट त्रुटियों को कम करने के लिए महत्वपूर्ण है,और ईथरनेट अनुप्रयोगों में स्थिर उच्च गति डेटा संचरण सुनिश्चित करना.
क्या यह ट्रांसफार्मर पावर ओवर ईथरनेट (PoE) का समर्थन करता है?
हां, TX4532 श्रृंखला को IEEE 802.3af (15.4W) और IEEE 802.3at (30W) PoE दोनों मानकों के अनुरूप बनाया गया है, जिससे इसे ईथरनेट केबलों पर डेटा और शक्ति दोनों को सुरक्षित रूप से पारित करने की अनुमति मिलती है।
विश्वसनीयता परीक्षण की विस्तृत सूची क्यों महत्वपूर्ण है?
सूचीबद्ध परीक्षणों (थर्मल सदमे, आर्द्रता, कंपन आदि) से पता चलता है कि ट्रांसफार्मर कठोर परिचालन वातावरण का सामना करने और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए बनाया गया है,जो नेटवर्क बुनियादी ढांचे और औद्योगिक उपकरणों के लिए आवश्यक है जिन्हें निरंतर कार्य करना चाहिए.
1500Vrms की अलगाव रेटिंग का क्या अर्थ है?
यह रेटिंग बताती है कि ट्रांसफार्मर एक निर्दिष्ट समय के लिए अपने प्राथमिक और द्वितीयक घुमावों के बीच एक उच्च वोल्टेज (1500V मूल-औसत वर्ग) का सामना कर सकता है,कनेक्टेड उपकरणों के लिए महत्वपूर्ण सुरक्षा अलगाव और वोल्टेज वृद्धि से सुरक्षा प्रदान करना.
