60Ω से 1400Ω प्रतिबाधा, 3.2A रेटेड करंट और ईएमआई दमन के लिए कॉम्पैक्ट एसएमडी पैकेज के साथ सरफेस माउंट कॉमन मोड चोक

5000
MOQ
Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
प्रमुखता देना:

60Ω से 1400Ω प्रतिबाधा सामान्य मोड चोक

,

3.2A रेटेड वर्तमान सतह माउंट चोक

,

कॉम्पैक्ट एसएमडी पैकेज ईएमआई दमन चोक

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: SQD4520 श्रृंखला
दस्तावेज: SQD4520 Series_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2~8सप्ताह
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण

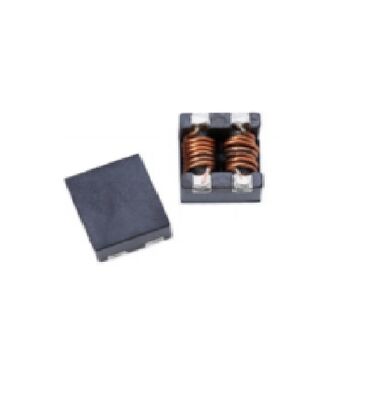

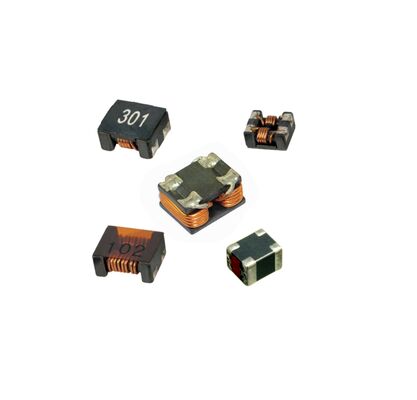

सरफेस-माउंट कॉमन मोड चोक्स SQD4520 सीरीज
आधुनिक इलेक्ट्रॉनिक सर्किट में प्रभावी विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) फ़िल्टरिंग के लिए इंजीनियर, सतह माउंट चोक की SQD4520 श्रृंखला एक कॉम्पैक्ट, लो-प्रोफाइल पैकेज में मजबूत ईएमआई दमन प्रदर्शन प्रदान करती है। एक टिकाऊ फेराइट कोर बॉबिन निर्माण का उपयोग करते हुए, ये सामान्य मोड चोक 100 मेगाहर्ट्ज पर उच्च प्रतिबाधा प्रदान करते हैं, जो प्रभावी रूप से अवांछित सामान्य-मोड शोर को कम करते हैं जबकि अंतर संकेतों को न्यूनतम नुकसान के साथ पारित करने की अनुमति देते हैं। उच्च-वर्तमान अनुप्रयोगों के लिए डिज़ाइन किए गए, वे बेहतर यांत्रिक शक्ति और सोल्डरबिलिटी के साथ उत्कृष्ट आवृत्ति प्रदर्शन को जोड़ते हैं, जिससे वे बिजली और डेटा लाइन इंटरफेस की एक विस्तृत श्रृंखला में ईएमसी अनुपालन को पूरा करने के लिए एक विश्वसनीय और लागत प्रभावी समाधान बन जाते हैं।
मुख्य विशिष्टताएँ
प्रतिबाधा @100MHz60Ω न्यूनतम से 1400Ω प्रकार (मॉडल पर निर्भर)
डीसी प्रतिरोध (डीसीआर)35mΩ से 80mΩ अधिकतम
वर्तमान मूल्यांकितअधिकतम 3.2A तक
रेटेड वोल्टेज50V मैक्स
परिचालन तापमान-40°C से +125°C
उत्पाद की विशेषताएँ
  • मजबूत यांत्रिक निर्माण के साथ कॉम्पैक्ट एसएमडी पैकेज
  • उत्कृष्ट उच्च-आवृत्ति प्रदर्शन और सोल्डरेबिलिटी
  • प्रभावी सामान्य-मोड शोर दमन के लिए उच्च प्रतिबाधा
  • न्यूनतम सिग्नल हानि के लिए कम डीसी प्रतिरोध
  • उच्च-वर्तमान अनुप्रयोगों के लिए डिज़ाइन किया गया
अनुप्रयोग
  • डीसी/डीसी और एसी/डीसी पावर कन्वर्टर्स में ईएमआई फ़िल्टरिंग
  • वीडियो कैमरा और एलसीडी टेलीविजन के लिए शोर दमन
  • संचार और नेटवर्क प्रणालियों में सिग्नल अखंडता में वृद्धि
  • संचालित शोर में कमी के लिए ऑटोमोटिव इलेक्ट्रॉनिक्स
  • हार्ड डिस्क ड्राइव (एचडीडी) और स्टोरेज डिवाइस में डेटा लाइन फ़िल्टरिंग
अक्सर पूछे जाने वाले प्रश्नों
सामान्य मोड चोक का प्राथमिक कार्य क्या है?
इसका प्राथमिक कार्य वांछित अंतर सिग्नल को कम प्रतिबाधा प्रदान करते हुए, लाइनों की एक जोड़ी पर एक ही दिशा में बहने वाली अवांछित शोर धाराओं को उच्च प्रतिबाधा प्रदान करके सामान्य-मोड विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को दबाना है।
मैं अपने एप्लिकेशन के लिए सही प्रतिबाधा मान कैसे चुनूं?
चयन उस शोर के आवृत्ति स्पेक्ट्रम पर निर्भर करता है जिसे आपको दबाने की आवश्यकता है। SQD4520 श्रृंखला 60Ω से 1400Ω (टाइप @100MHz) तक की रेंज प्रदान करती है। उच्च प्रतिबाधा परीक्षण आवृत्ति पर अधिक क्षीणन प्रदान करती है। अपने सर्किट के शोर प्रोफ़ाइल और ईएमसी मानकों का संदर्भ लें।
रेटेड वर्तमान पैरामीटर क्या दर्शाता है?
रेटेड करंट वह अधिकतम निरंतर करंट है जिसे चोक अपने थर्मल या प्रदर्शन विनिर्देशों को पार किए बिना संभाल सकता है। यह सुनिश्चित करना महत्वपूर्ण है कि चोक की वर्तमान रेटिंग आपके सर्किट के सामान्य ऑपरेटिंग वर्तमान से मिलती है या उससे अधिक है।
क्या ये चोक ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त हैं?
हां, -40°C से +125°C के ऑपरेटिंग तापमान रेंज और मजबूत निर्माण के साथ, वे विभिन्न ऑटोमोटिव इलेक्ट्रॉनिक सिस्टम के लिए उपयुक्त हैं जहां विश्वसनीय ईएमआई फ़िल्टरिंग की आवश्यकता होती है।
