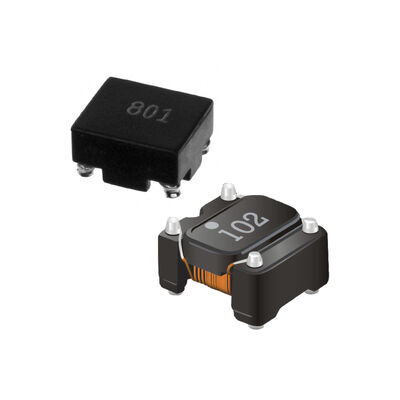

सीएमडी सीएम0705 सीरीज एसएमडी कॉमन मोड चोक उच्च क्षीणन प्रदर्शन, व्यापक प्रेरण रेंज और उच्च अलगाव क्षमता के साथ
उत्पाद विवरण
सीएमडी कॉमन मोड चोक CM0705 सीरीज
सीएमडी कॉमन मोड चोक CM0705 सीरीज एक कॉम्पैक्ट एसएमडी कॉमन मोड चोक है जिसे उच्च-घनत्व वाले इलेक्ट्रॉनिक सर्किट में प्रभावी शोर दमन के लिए डिज़ाइन किया गया है। पिक-एंड-प्लेस असेंबली के लिए अनुकूलित एक लघु सतह माउंट पैकेज की विशेषता के साथ, यह श्रृंखला एक विस्तृत आवृत्ति रेंज में विश्वसनीय समतलीयता और लगातार विद्युत प्रदर्शन प्रदान करती है।
कई इंडक्शन विकल्पों और 500 Vrms के उच्च लाइन-टू-लाइन परीक्षण वोल्टेज के साथ, CM0705 श्रृंखला स्थिर ईएमआई फ़िल्टरिंग और सिग्नल अखंडता सुरक्षा की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। इसका मजबूत डिज़ाइन और विस्तृत ऑपरेटिंग तापमान रेंज इसे उपभोक्ता, औद्योगिक और संचार इलेक्ट्रॉनिक्स के लिए एक भरोसेमंद सतह माउंट सामान्य मोड प्रारंभ करनेवाला बनाती है।
प्रमुख विशेषताऐं
सरफेस माउंट डिजाइन- स्वचालित पिक-एंड-प्लेस असेंबली के साथ संगत कॉम्पैक्ट एसएमडी पैकेज
उच्च क्षीणन प्रदर्शन- व्यापक आवृत्ति रेंज पर प्रभावी ईएमआई शोर दमन के लिए डिज़ाइन किया गया
वाइड इंडक्शन रेंज- 47 µH से 12000 µH तक प्रेरकत्व मान (मॉडल पर निर्भर)
स्थिर रेटेड वर्तमान- भाग संख्या के आधार पर 500 एमए तक रेटेड करंट
कम डीसी प्रतिरोध- बिजली हानि को कम करने के लिए अनुकूलित डीसीआर मान
उच्च अलगाव क्षमता- वाइंडिंग के बीच 500 Vrms परीक्षण वोल्टेज (लाइन से लाइन)
विस्तृत तापमान रेंज- ऑपरेटिंग तापमान -25°C से +105°C तक
विद्युत विशेषताओं
25°C परिवेश तापमान पर मापी गई विशिष्टताएँ:
प्रेरकत्व सहनशीलता
+50%/-30%
इंडक्शन रेंज
47 µH से 12000 µH
वर्तमान मूल्यांकित
100 mA से 500 mA (मॉडल पर निर्भर)
डीसी प्रतिरोध (अधिकतम)
180 mΩ से 1800 mΩ
परीक्षण वोल्टेज
500 वीआरएमएस (लाइन से लाइन)
प्रेरकत्व परीक्षण स्थिति
100 किलोहर्ट्ज़, 20 एमवी
अनुप्रयोग
ईएमआई दमन- ईएमआई दमन सामान्य मोड चोक का उपयोग करके सिग्नल और पावर लाइनों में शोर फ़िल्टरिंग
पावर इनपुट फ़िल्टरिंग- डीसी बिजली लाइनों में सामान्य मोड शोर में कमी
उपभोक्ता इलेक्ट्रॉनिक्स- एसएमडी घटकों की आवश्यकता वाले कॉम्पैक्ट उपकरणों में शोर नियंत्रण
औद्योगिक इलेक्ट्रॉनिक्स- नियंत्रण और इंटरफ़ेस सर्किट में सिग्नल अखंडता सुरक्षा
संचार उपकरण- डेटा और संचार लाइनों के लिए ईएमआई फ़िल्टरिंग
अक्सर पूछे जाने वाले प्रश्नों
CM0705 सामान्य मोड चोक का प्राथमिक कार्य क्या है?
इसे सामान्य मोड के शोर को दबाने और सिग्नल और बिजली लाइनों में विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए डिज़ाइन किया गया है।
क्या CM0705 श्रृंखला स्वचालित असेंबली के लिए उपयुक्त है?
हाँ। एसएमडी डिज़ाइन पिक-एंड-प्लेस प्रक्रियाओं के लिए अनुकूलित है और विश्वसनीय समतलीयता प्रदान करता है।
क्या प्रेरण भाग संख्या के अनुसार भिन्न होता है?
हाँ। CM0705 श्रृंखला अधिष्ठापन मूल्यों की एक विस्तृत श्रृंखला प्रदान करती है, जिसमें रेटेड करंट और DCR मॉडल के अनुसार भिन्न होता है।
क्या यह उच्च तापमान वाले वातावरण में काम कर सकता है?
श्रृंखला -25°C से +105°C तक ऑपरेटिंग तापमान रेंज का समर्थन करती है, जो अधिकांश औद्योगिक और उपभोक्ता अनुप्रयोगों के लिए उपयुक्त है।
