होम /उत्पाद/आम मोड चोक/उच्च परिशुद्धता रोगोव्स्की कॉइल जिसमें 1A से 500kA रेंज और सटीक AC करंट माप के लिए ±0.2% रैखिकता है

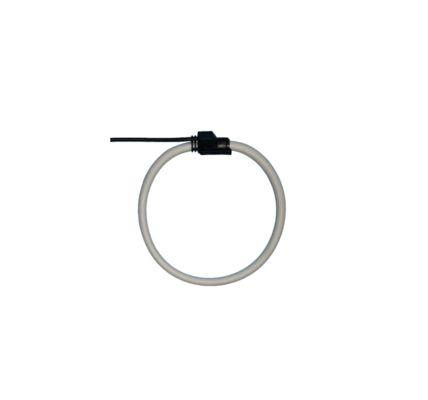

उच्च परिशुद्धता रोगोव्स्की कॉइल जिसमें 1A से 500kA रेंज और सटीक AC करंट माप के लिए ±0.2% रैखिकता है

रैखिकता
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
वर्तमान सीमा: 1 ए से 500ka
शुद्धता: <0.5% (कैलिब्रेटेड)
रैखिकता: ± 0.2% पढ़ने का
बैंडविड्थ: 1Hz से 100kHz (-3db)
परिचालन तापमान: -40 ° C से +80 ° C
प्रमुखता देना:

1A से 500kA रेंज रोगोव्स्की कॉइल

,

<0.5% सटीकता रोगोव्स्की कॉइल

,

±0.2% रैखिकता रोगोव्स्की कॉइल
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: SRC Datasheet Flex Rogowski Coil
दस्तावेज: SRC datasheet Flex Rogowski...l_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी, टी/टी
उत्पाद विवरण
उन्नत एसी करंट मापन के लिए उच्च संवेदनशीलता लचीली रोगोस्की कॉइल
हमारी उच्च संवेदनशीलता लचीली रोगोस्की कॉइल (एसआरसी श्रृंखला) की खोज करें, जो 1 ए से 500 केए तक सटीक एसी वर्तमान माप के लिए एक उन्नत लचीला वर्तमान ट्रांसड्यूसर है। इसमें उच्च रैखिकता, विस्तृत बैंडविड्थ और सुरक्षित संचालन की सुविधा है। बिजली की निगरानी, ​​हार्मोनिक्स विश्लेषण और डीसी तरंग माप के लिए आदर्श।
मुख्य विशेषताएं एवं लाभ
  • उच्च परिशुद्धता और विस्तृत गतिशील रेंज:±0.2% की उत्कृष्ट रैखिकता के साथ 1A से 100kA (अधिकतम 500kA तक) तक सटीक AC करंट माप प्राप्त करें। कैलिब्रेटेड संस्करण <0.5% की उल्लेखनीय सटीकता प्रदान करता है।
  • अति-लचीला और गैर-घुसपैठिया:हमारा लचीला वर्तमान ट्रांसड्यूसर आसानी से सीमित स्थानों में बड़े, अजीब, या स्थिर कंडक्टरों (बस-बार, केबल) के चारों ओर लपेटता है। इसका 12 मिमी पतला कॉइल सेक्शन और हल्का डिज़ाइन केबल संबंधों के साथ इंस्टॉलेशन को सरल बनाता है।
  • स्वाभाविक रूप से सुरक्षित एवं मजबूत:पारंपरिक सीटी के विपरीत, ओपन-सर्किट सेकेंडरी से कोई खतरा नहीं है। यह बड़े पैमाने पर ओवरकरंट या शॉर्ट सर्किट के साथ भी संतृप्त नहीं होता है। CAT III 1000V / CAT IV 600V के लिए रेटेड और मांग वाले वातावरण के लिए डिज़ाइन किया गया।
  • ब्रॉडबैंड प्रदर्शन:1 हर्ट्ज से 100 किलोहर्ट्ज़ (-3 डीबी) की विस्तृत बैंडविड्थ के साथ, यह बैटरी चार्जिंग सिस्टम जैसे अनुप्रयोगों में हार्मोनिक्स, ट्रांसिएंट और डीसी रिपल माप का विश्लेषण करने के लिए बिल्कुल सही है।
  • एकीकृत परिरक्षण:एक आंतरिक ढाल बाहरी चुंबकीय क्षेत्रों के हस्तक्षेप को अस्वीकार करके स्थिर माप सुनिश्चित करती है, कम प्राथमिक धाराओं पर भी सटीकता बढ़ाती है।
  • प्लग-एंड-प्ले संगतता:यह रोगोव्स्की कॉइल आपके सिस्टम सेटअप को सरल बनाते हुए, बाहरी रोगोव्स्की कॉइल इंटीग्रेटर के बिना सीधे हमारे डीआईएन-रेल और पैनल मीटर से जुड़ा हो सकता है।
तकनीकी विशिष्टताएँ (एसआरसी श्रृंखला)
पैरामीटर एसआरसी-50 एसआरसी-100 एसआरसी-150
कुंडल की लंबाई 180 मिमी 380 मिमी 555 मिमी
खिड़की का आकार (व्यास बी) 50 मिमी 100 मिमी 150 मिमी
क्वायल प्रतिरोध 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
आउटपुट अनुपात (@50Hz) कैलिब्रेटेड: 333 एमवी/केए
अनकैलिब्रेटेड: 360 एमवी/केए		 कैलिब्रेटेड: 333 एमवी/केए
अनकैलिब्रेटेड: 360 एमवी/केए		 कैलिब्रेटेड: 333 एमवी/केए
अनकैलिब्रेटेड: 360 एमवी/केए
सटीकता (@25°C) कैलिब्रेटेड: <0.5%
अनकैलिब्रेटेड: <5%		 कैलिब्रेटेड: <0.5%
अनकैलिब्रेटेड: <5%		 कैलिब्रेटेड: <0.5%
अनकैलिब्रेटेड: <5%
अधिकतम. मापने योग्य वर्तमान 500 के.ए 500 के.ए 500 के.ए
बैंडविड्थ 1 हर्ट्ज - 100 किलोहर्ट्ज़ (-3dB) 1 हर्ट्ज - 100 किलोहर्ट्ज़ (-3dB) 1 हर्ट्ज - 100 किलोहर्ट्ज़ (-3dB)
चरण त्रुटि ≤ 0.5° ≤ 0.5° ≤ 0.5°
लीड केबल की लंबाई 2 मीटर (मानक, 20 मीटर तक अनुकूलन योग्य) 2 मीटर (मानक, 20 मीटर तक अनुकूलन योग्य) 2 मीटर (मानक, 20 मीटर तक अनुकूलन योग्य)
परिचालन तापमान -40°C से +80°C -40°C से +80°C -40°C से +80°C
सामान्य विशिष्टताएँ
  • रैखिकता: ±0.2% पढ़ने का
  • स्थिति त्रुटि: ±1% अधिकतम
  • शून्य बहाव (OA पर आउटपुट): ≤ 0.05 mV
  • सुरक्षा मानक: CE चिह्नित, EN 61010-1:2010 (LVD) और EN 61326-1:2013 (EMC) का अनुपालन करता है
  • इन्सुलेशन वोल्टेज: कुंडल: 2000V; सिग्नल केबल: 1000V
  • सामग्री: ज्वाला-मंदक थर्मोप्लास्टिक रबर (UL 94 V-0)
विशिष्ट अनुप्रयोग
  • बिजली गुणवत्ता विश्लेषक और एसी वर्तमान माप उपकरण
  • ऊर्जा प्रबंधन और विद्युत निगरानी प्रणाली
  • हार्मोनिक्स और क्षणिक विश्लेषण
  • बैटरी और यूपीएस सिस्टम में डीसी रिपल मापन
  • प्रयोगशाला इंस्ट्रुमेंटेशन और पोर्टेबल मीटर
  • मोटर ड्राइव और वेरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी) वर्तमान निगरानी
हमें क्यों चुनें?
एक पेशेवर इलेक्ट्रॉनिक घटक निर्यातक के रूप में, हम उत्पाद की गुणवत्ता की गारंटी देते हैं, तकनीकी सहायता प्रदान करते हैं और विश्वसनीय वैश्विक शिपिंग सुनिश्चित करते हैं। प्रतिस्पर्धी कोटेशन और डेटाशीट के लिए आज ही हमसे संपर्क करें।
