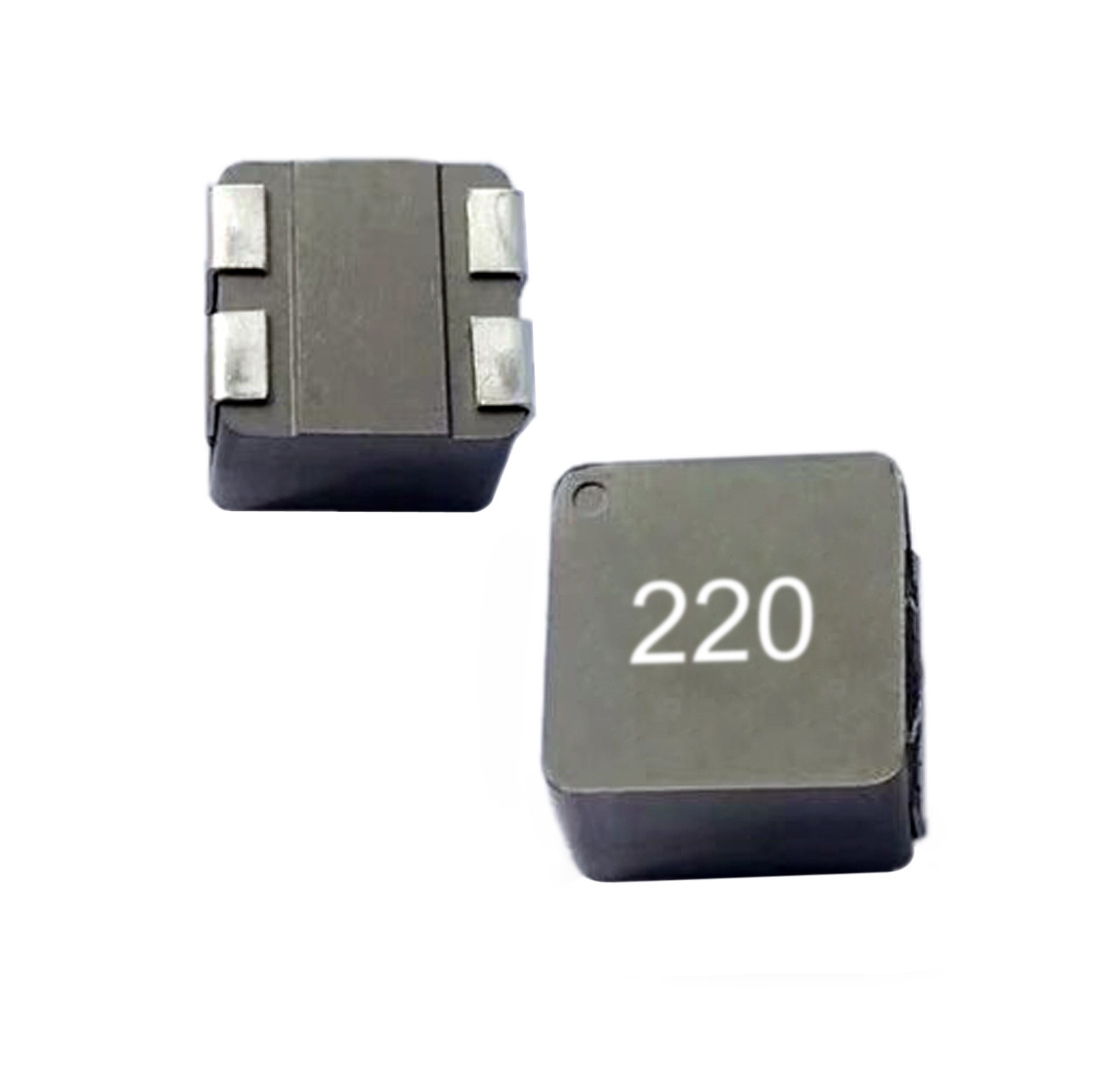

Smd ढाला सामान्य मोड चोक उच्च वर्तमान परिरक्षण Inductors LPM1008D

येट्रियममोल भाव
MOQ
negotiable
कीमत
Smd ढाला सामान्य मोड चोक उच्च वर्तमान परिरक्षण Inductors LPM1008D
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
वर्किंग आवृत्ति: उच्च आवृत्ति
अधिष्ठापन: 10uH ~ 47uH
अनुपात बदल जाता है: 1: 1
प्रकार: SMD सामान्य मोड प्रारंभ करनेवाला
विनिर्देश: RoHS / एसजीएस / यूएल / ISO9001
पैकेजिंग प्रपत्र: टेप रील
प्रमुखता देना:

आम मोड टॉरॉयडल चोक

,

कॉमन मोड पावर लाइन चोक

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: LPM1008D
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000 / महीने
उत्पाद विवरण
एसएमडी ढाला सामान्य मोड इंडिकेटर्स, उच्च वर्तमान परिरक्षण इंडिकेटर्स

विद्युत विशिष्टता:

  • अनुपात: 1: 1
  • एल: 10uH ~ 47uH @ 100KHz, 1V
  • DCR: 37mCR ~ 130mΩ
  • वर्तमान: 10.6 ए मैक्स

विशेषताएं:

  • इस पैकेज पदचिह्न में सबसे कम ऊंचाई।
  • जर्जर निर्माण।
  • सबसे कम DCR / uH, इस पैकेज के आकार में।
  • संतृप्ति के बिना उच्च क्षणिक वर्तमान स्पाइक्स को संभालता है।
  • समग्र निर्माण के कारण अल्ट्रा लो बज़ शोर।

तकनीकी जानकारी:

  • टेस्ट फ्रीक्वेंसी: 100KHz / 1Vdc @ 25 ℃।
  • हीट रेटेड करंट (इरम्स) कुंडल तापमान में वृद्धि का कारण बनेगा, कोर हानि के बिना 40 T = 40 ℃।
  • संतृप्ति करंट (Isat) L0 के कारण लगभग 30% गिर जाएगा
  • सबसे खराब स्थिति ऑपरेटिंग परिस्थितियों में भाग का तापमान (परिवेश + अस्थायी वृद्धि) 155 ℃ से अधिक नहीं होना चाहिए। सर्किट डिजाइन, घटक, पीसीबी का पता लगाने के आकार और मोटाई, airflow और अन्य शीतलन प्रावधानों सभी हिस्सा तापमान को प्रभावित करते हैं। अंतिम आवेदन में भाग के तापमान को सत्यापित किया जाना चाहिए।
  • ऑपरेटिंग तापमान और भंडारण तापमान: -55 ℃ - + 155 ℃।
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
