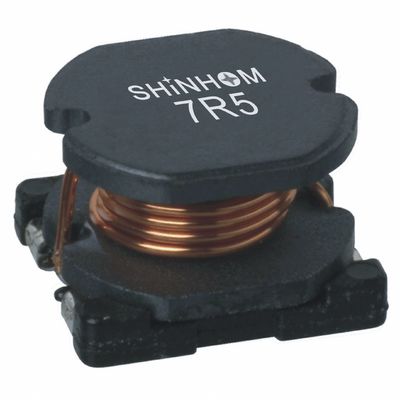

सिंगल कॉइल सरफेस माउंट पावर इंडिकेटर्स अनशिलेल्ड हाई फ्रीक्वेंसी एसएमडी इंस्टालेशन

विशेषताएं:

· अनिच्छा: 1uH से 1.2mH

· करंट 4.5A तक
· लार्ज करंट
· पिक एंड प्लेस के लिए फ्लैट-टॉप
· कम लागत

खरीद गाइड:

1. टेस्ट FREQ। (L) HP4284A और HP4285A (समकक्ष स्वीकार्य) के साथ
1. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
2. अनुरक्षण की प्रवृत्ति
SDR0302 1.0-470μH 0 20% (M)
एसडीआर 0403 1.0-27μH -27 20% (M) 33-470μH 403 10% (K)
SDR0503 1.0-2.7μH 0 20% (M) 33-1000μH (10 (K)
SDR0504 1.0-27μH 0 20% (M) 33-47μH% 15% (L) 56-1000μH 1.0 10% (K)
SDR0703 10-47μH (20% (M) 56-470μH% 10% (K)
एसडीआर 0705 10-470μH 070 ​​20% (M)
SDR1004 10-47μH 100 20% (M) 56-560μH 4 10% (K)
SDR1005 10-39μH 100 20% (M) 47-820μH% 10% (K)
SDR1008 10-82μH 100 20% (M) 100-1200μH% 10% (K)
3. DCR: GW813 या QuadTech 1880 Milliohmmeter
4. IDC मैक्स अपने शुरुआती मूल्य के मुकाबले 10% घटा है

तकनीकी जानकारी:

· ऑपरेटिंग तापमान: -40 ℃ से + 85 ℃
· भंडारण तापमान: -40 ℃ से + 105 ℃
· मिलाप के तरीके: वाष्प चरण, अवरक्त प्रवाह
· सोल्डरिंग हीट का प्रतिरोध: 10 सेकंड के लिए 260 ℃
· विलायक प्रतिरोध: MIL-STD-202E के अनुरूप है

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
