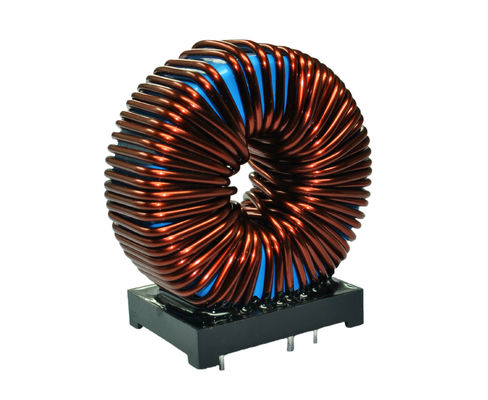

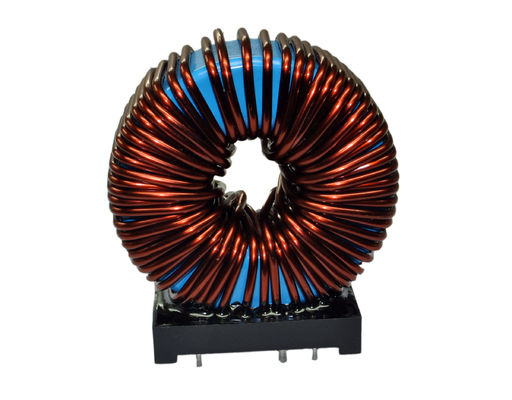

उच्च वर्तमान toroidal कोर प्रारंभ करनेवाला, toroidal शक्ति प्रारंभ करनेवाला, वर्तमान 10A, 800uH तक
विशेषताएं: सबसे कम DCR / μH ऊंचाई: 65 मिमी मैक्स पदचिह्न: 65 मिमी * 45 मिमी वर्तमान रेटिंग: 10Apk तक इंडक्शन रेंज: 800µH
नोट:।
टेस्ट फ्रीक्वेंसी: 1.0KHz / 0.25Vdc
परीक्षण उपकरण: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER / Rdc: CH16502, Agilent33420A MICRO OHMMETER।
हीट रेटेड करंट (इरम्स) कुंडल तापमान में वृद्धि का कारण बनेगा, कोर हानि के बिना 40 T = 40 ℃।
संतृप्ति करंट (Isat) L0 के कारण लगभग 25% गिर जाएगा
सबसे खराब स्थिति ऑपरेटिंग परिस्थितियों में भाग का तापमान (परिवेश + अस्थायी वृद्धि) 125 ℃ से अधिक नहीं होना चाहिए। सर्किट डिजाइन, घटक, पीसीबी ट्रेस आकार और मोटाई, airflow और अन्य शीतलन प्रावधानों सभी हिस्सा तापमान को प्रभावित करते हैं। अंतिम आवेदन में भाग के तापमान को सत्यापित किया जाना चाहिए।
ऑपरेटिंग तापमान: -40 ℃ - + 105 ℃।
भंडारण तापमान: -40 ℃ - + 105 ℃।
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
