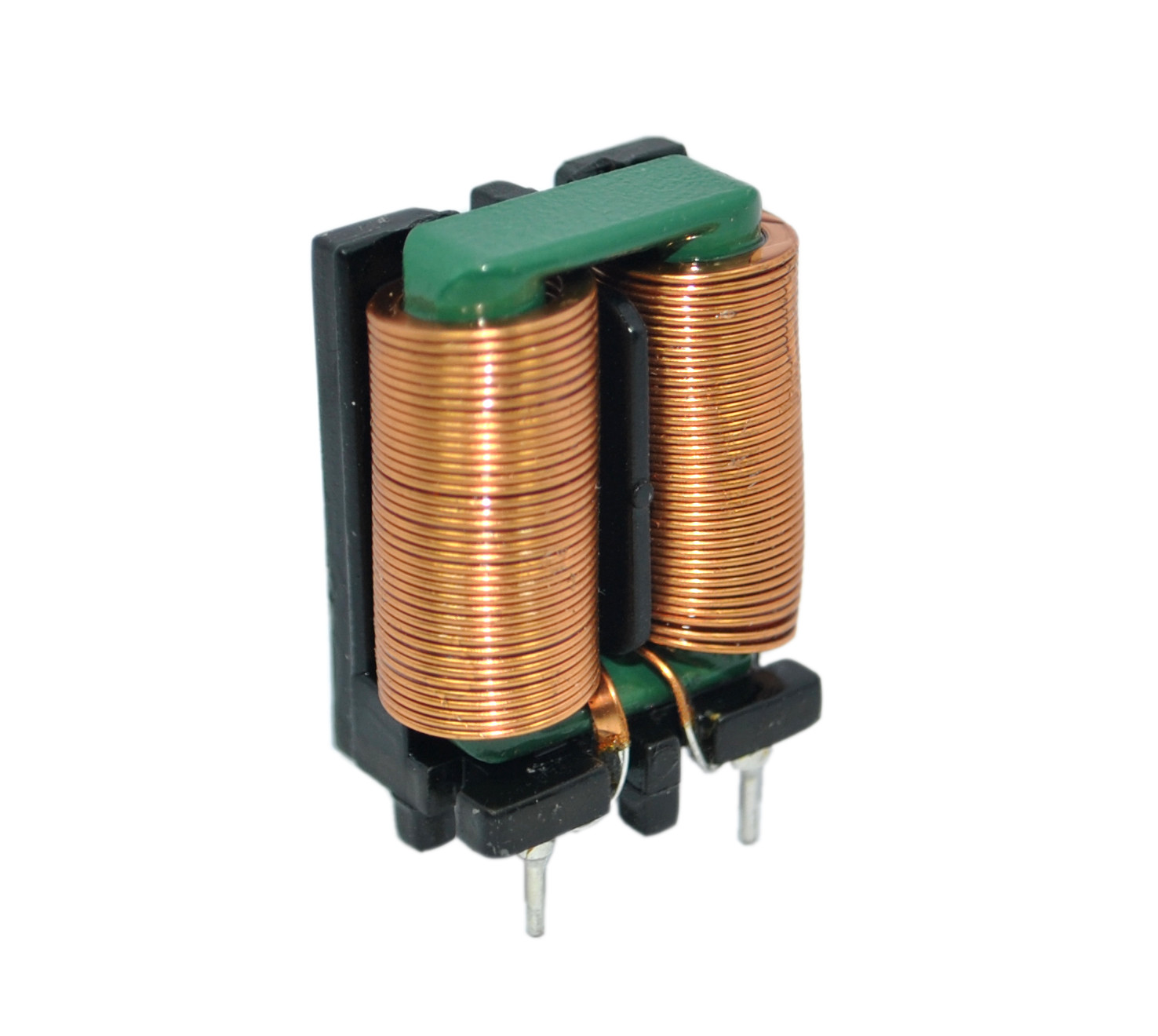

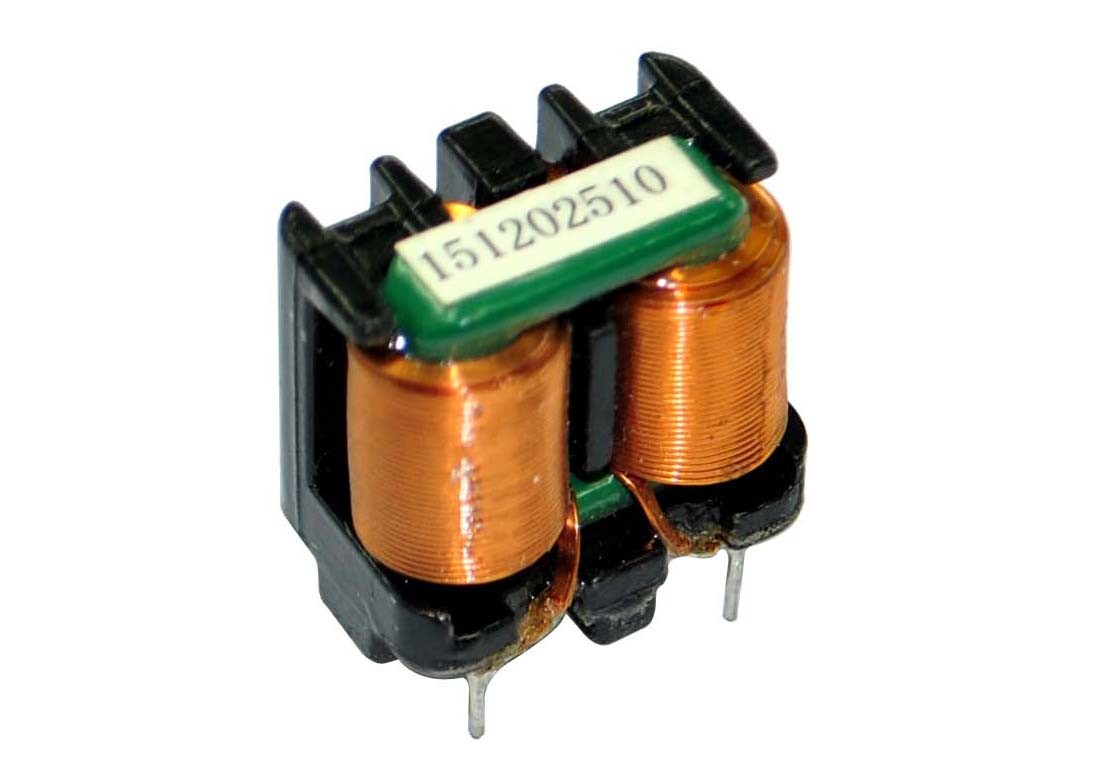

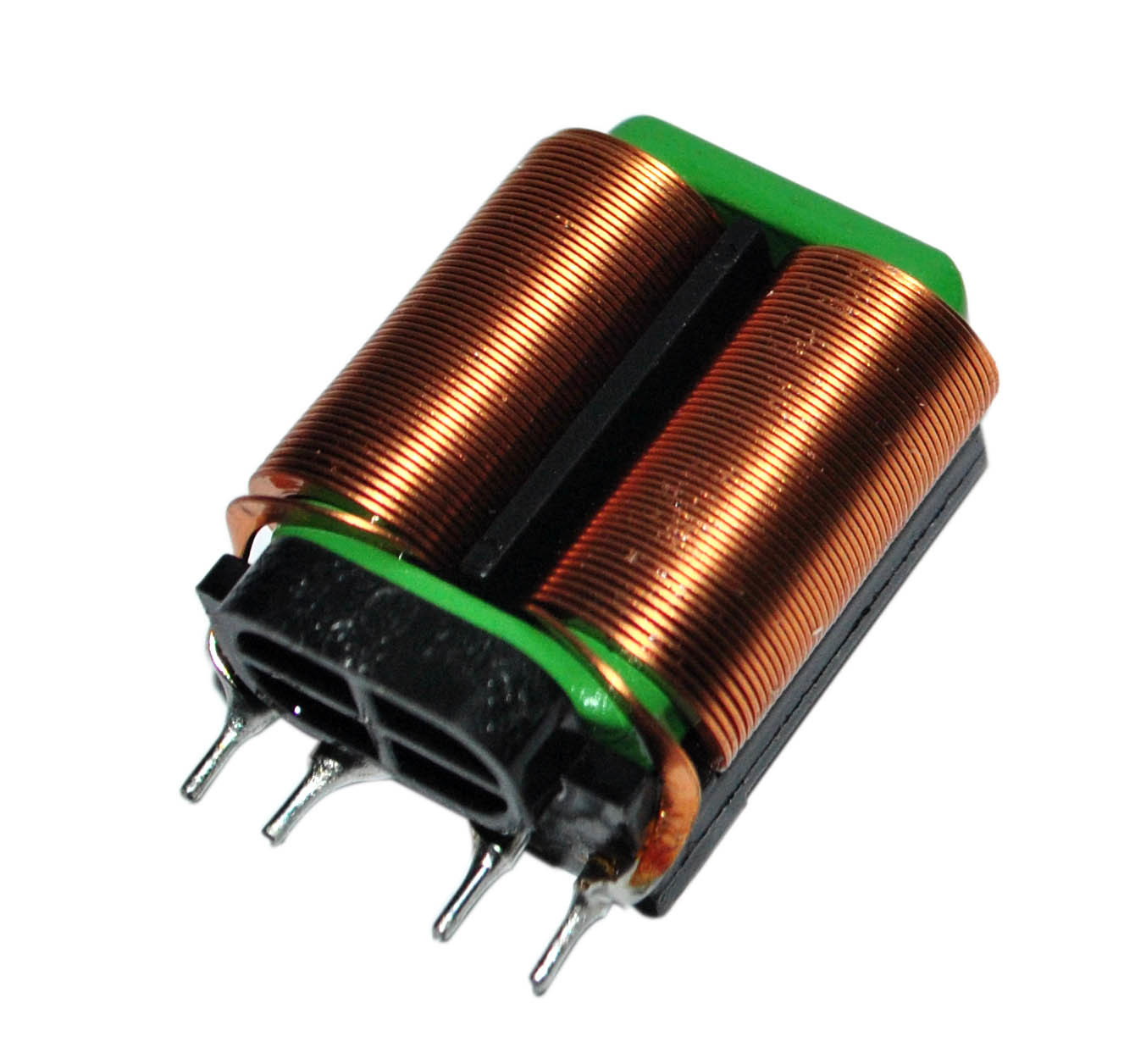

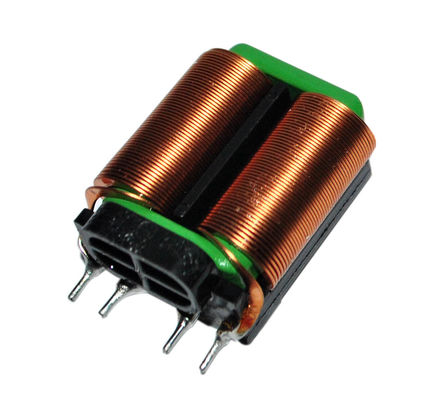

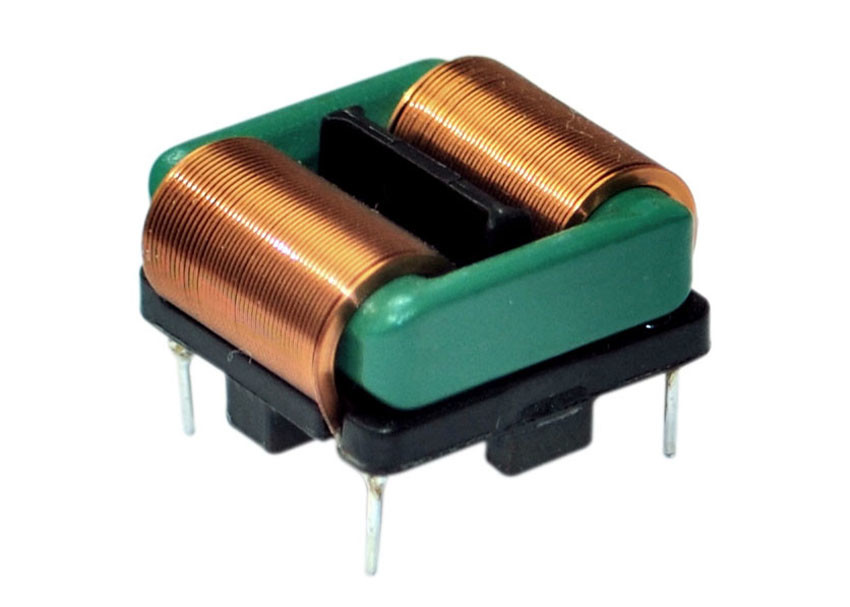

हाई करंट कॉमन मोड चोक कॉइल फ्लैट वायर इंडक्शन स्वनिर्धारित 10kHz

High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz
High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz High Current Common Mode Choke Coil Flat Wire Inductance Customized 10kHz

बड़ी छवि :  हाई करंट कॉमन मोड चोक कॉइल फ्लैट वायर इंडक्शन स्वनिर्धारित 10kHz सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: वर्ग
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: Negotiation
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000000 / महीने
विस्तृत उत्पाद विवरण
तार: चौड़ाई 1.0-2.0 मिमी, मोटाई 0.1-0.5 मिमी अनुपात बदल जाता है: 1: 1
कोर: फेराइट खोखले वर्ग परीक्षण आवृत्ति: 10KHz
अवस्था: एकल चरण आपरेटिंग तापमान: -40 -C से + 150ºC
हाई लाइट:

आम मोड टॉरॉयडल चोक

,

कॉमन मोड पावर लाइन चोक

हाई फ्रीक्वेंसी फ्लैट वायर हाई करंट कॉमन मोड चोक कॉइल और इंडक्शन को कस्टमाइज़ किया जा सकता है, ईएमआई फ़िल्टर

विशिष्टता अधिष्ठापन
मिन
1KHZ 0.25V
आयाम (मिमी अधिकतम) वर्तमान (ए) पावर (डब्ल्यू)
डब्ल्यू डी एच एल क्षैतिज खड़ा मैक्स मैक्स
P1 P2 P1 P2
SQ1515 > 15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 > 20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 > 15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 > 20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 > 15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 > 20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 > 25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 > 12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 > 20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 > 30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 > 12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 > 20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 > 30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 > 12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 > 20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 > 30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 > 12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 > 20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 > 30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 > 7mH 18 30 38 4 0.8 4 पिनएस - - 3.5 280
SQ2724 > 15mH 18 30 38 4 0.8 4 पिनएस - - 2.5 280
SQ2724 > 20mH 18 30 38 4 0.8 4 पिनएस - - 1.8 280
SQ2724 > 7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 > 15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 > 20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 > 7mH 16 30 38 4 0.8 4 पिनएस - - 2.0 300
SQ2820 > 20mH 16 30 38 4 0.8 4 पिनएस - - 2.5 300
SQ2820 > 30mH 16 30 38 4 0.8 4 पिनएस - - 5.0 300
SQ2820 > 7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 > 20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 > 30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 > 8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 > 10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 > 25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 > 8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 > 10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 > 25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 > 12mH - - - - - - - - - 7 600
SQ4391 > 12mH 28 45 16 4 1.0 39 21 - - 7 600

विशेषताएं:

  • रेटेड वोल्टेज (वी): 85 से 265 वी एसी, 50/60 हर्ट्ज
  • अनुपात: n1: n2 = 1: 1
  • इन्सुलेशन प्रतिरोध: 500m पर 100mΩ मिनट
  • तापमान में वृद्धि: 50 ° C अधिकतम
  • के लिए प्रतिस्थापन: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, टॉरॉयडल सामान्य मोड प्रेरक
  • उच्च वर्तमान, छोटी प्रोफ़ाइल, उच्च दक्षता के साथ उच्च आवृत्ति त्वचा प्रभाव सपाट तार, इकाई वर्तमान घनत्व 1.5-2 गुना गोल तांबे के तार तक पहुंच सकता है, और उसी स्थिति में वॉल्यूम 0.5-1.0 गुना छोटा होगा
  • कम तापमान गुणांक, केवल एक बार परत के चारों ओर घुमावदार, गर्मी सिंक की सही दक्षता, तापमान में वृद्धि टौरोइडल प्रारंभ करनेवाला की तुलना में बहुत कम है
  • इंटरटर्न कैपेसिटेंस टॉरॉयडल कोर, उच्च इन्सुलेशन ताकत और उच्च विश्वसनीयता से छोटा है
  • बंद चुंबकीय कोर डिजाइन
  • फ्लैट फैक्टर का उपयोग करें, अंतरिक्ष कारक में सुधार
  • एकल चरण घुमावदार, जिससे नाटकीय रूप से आवारा समाई को कम किया जा सकता है
  • ईएमआई दमन उत्कृष्ट है
  • पूरी तरह से स्वचालित वाइंडिंग, साफ लाइन की व्यवस्था, कोई अतिव्यापी, उच्च उत्पादन दक्षता, कम श्रम

आवेदन:

  • निजी कंप्यूटर
  • स्विचिंग बिजली की आपूर्ति, एडाप्टर और यूपीएस
  • कंप्यूटर उत्पादों
  • डीवीडी
  • एलईडी बिजली की आपूर्ति
  • एलसीडी टीवी और मॉनिटर पावर बोर्ड प्रदर्शित करता है
  • उपभोक्ता इलेक्ट्रिक उत्पाद और बैटरी चार्जर, प्रिंटर

नोट: अनुकूलित उपलब्ध है
