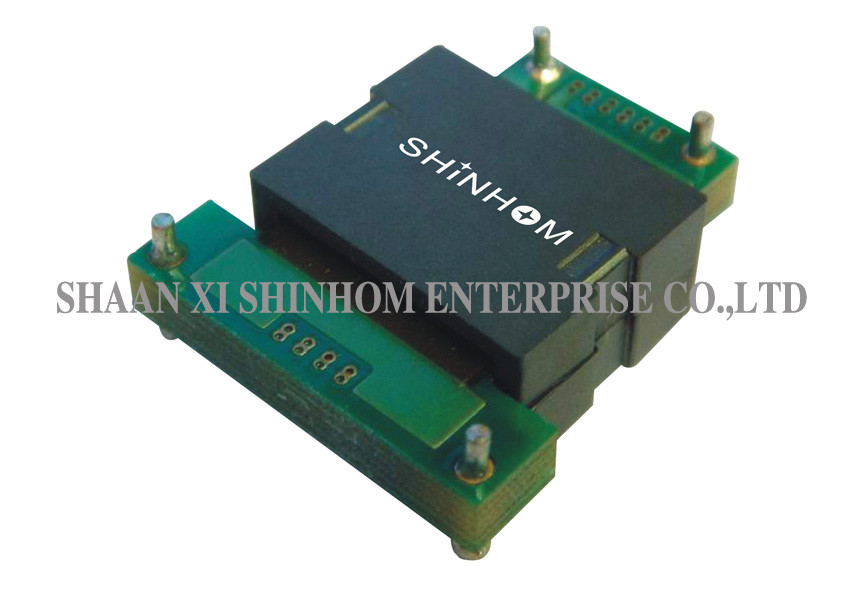

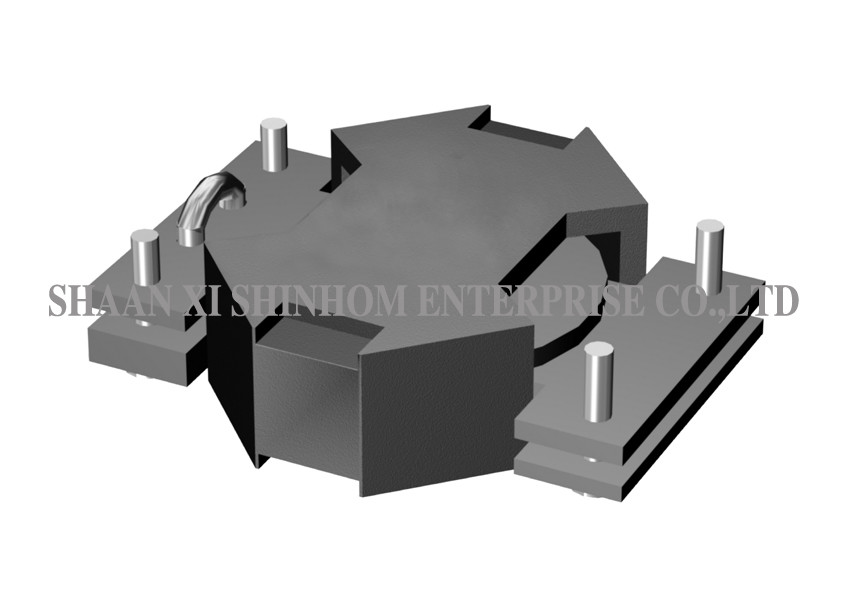

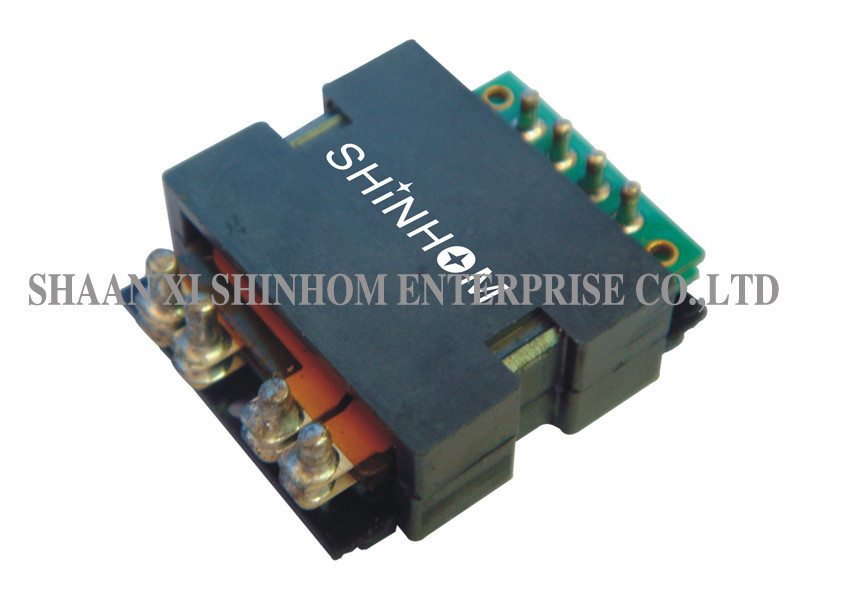

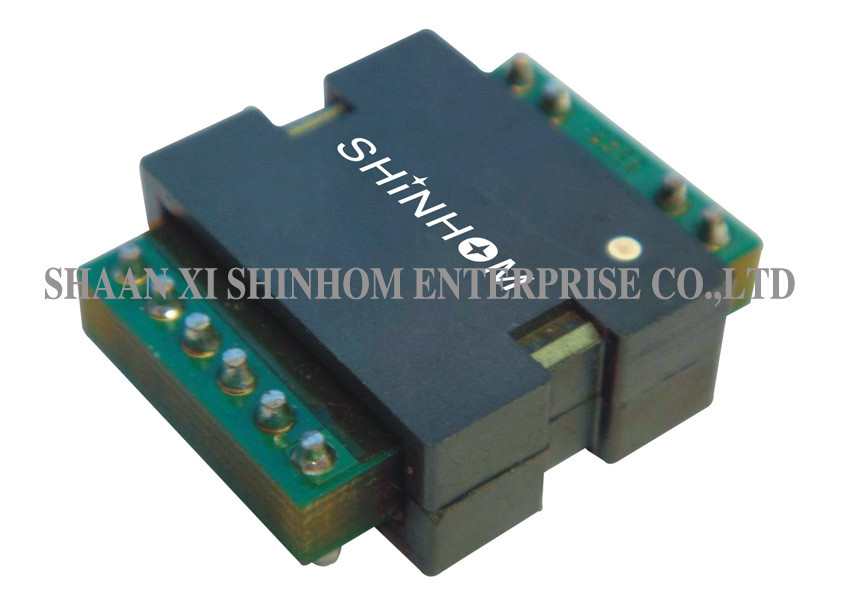

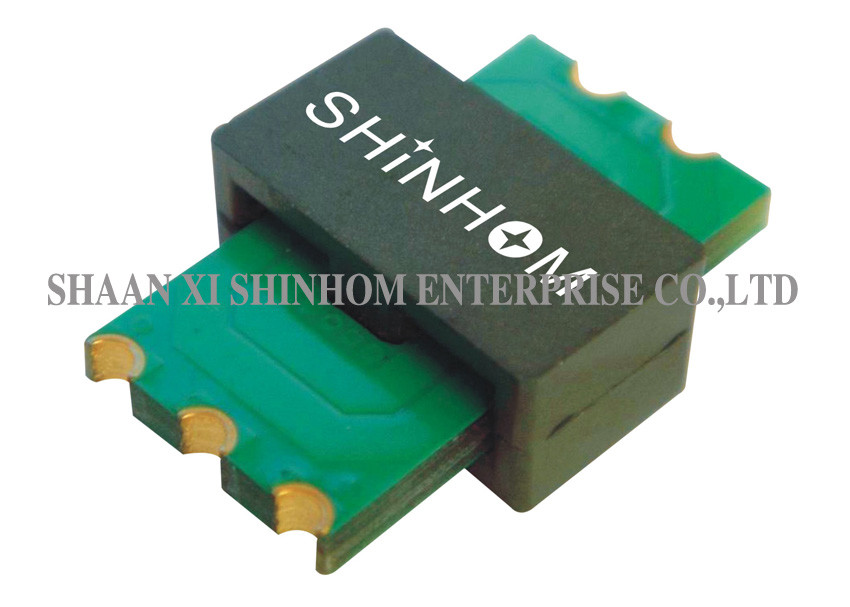

हाई पावर प्लानर ट्रांसफार्मर पीसीबी बढ़ते 300 वाट 29.6 मिमी × 25.40 मिमी

टीपी 30 सीरीज़ हाई फ़्रीक्वेंसी 300 डब्ल्यू प्लानर ट्रांसफार्मर, पीसीबी माउंटिंग प्लानर ट्रांसफार्मर, पावर ट्रांसफार्मर, हाई करंट कॉइल

विशेषताएं:

• फुटप्रिंट 29.6 मिमी × 25.40 मिमी
• लोअर प्रोफाइल 9.0 मिमी और 10 मिमी
• लो-प्रोफाइल प्लानर ट्रांसफार्मर
• हाई-पावर प्लानर ट्रांसफार्मर
• उच्च-आवृत्ति प्लानर ट्रांसफार्मर
• पीसीबी प्लानर ट्रांसफॉर्मर
• पॉवर स्विचिंग पॉवर ट्रांसफार्मर
• शेल्फ एसएमटी प्लानर ट्रांसफार्मर से
• पावर रेटिंग 300 वाट तक
• 98% से अधिक की उच्च क्षमता
• क्यूबिक इंच प्रति 600 वाट की उच्च शक्ति घनत्व
• उच्च अलगाव (परिचालन) 1800 वी.डी.सी.
• हाई फ्रीक्वेंसी 200 kHz-700 kHz
• ऑपरेटिंग तापमान -40 ℃ से + 125 ℃
• उच्च रेंगना और प्राथमिक और के बीच निकासी दूरी
• सभी एसएमपीएस टोपोलॉजी के लिए लागू।

अनुप्रयोगों:

• उच्च प्रदर्शन डीसी / डीसी कन्वर्टर्स।
• 98 प्रतिशत से अधिक तक उच्च क्षमता, 600 वाट प्रति घन इंच डीसी / डीसी कन्वर्टर्स की उच्च शक्ति घनत्व।
• आगे के लिए, पूर्ण-पुल, आधा-पुल और पुश-पुल डीसी / डीसी कन्वर्टर्स।
• इनपुट वोल्टेज 18 वी और 75 वी के बीच, और आउटपुट वोल्टेज 52 वी से नीचे 1.0 वी डीसी / डीसी कन्वर्टर्स।
• दूरसंचार, औद्योगिक नियंत्रण प्रणाली,
• मोटर वाहन और भारी उपकरण वाहन प्रणाली

तकनीकी जानकारी:

• इंडक्शन को श्रृंखला में जुड़े दोनों प्राथमिक वाइंडिंग के साथ मापा जाता है जहां लागू होता है (टाइप D: 2 से 5 with3 और 4 शॉर्ट किए गए, टाइप S: 2 से 4 केवल)
• लीकेज इंडक्शन को सीरीज़ में जुड़े दोनों प्राइमरी वाइंडिंग्स से मापा जाता है जहाँ अन्य सभी वाइंडिंग शॉर्ट में लागू होते हैं।
• टीए = 25 ℃ में विशिष्ट सभी विनिर्देश।
