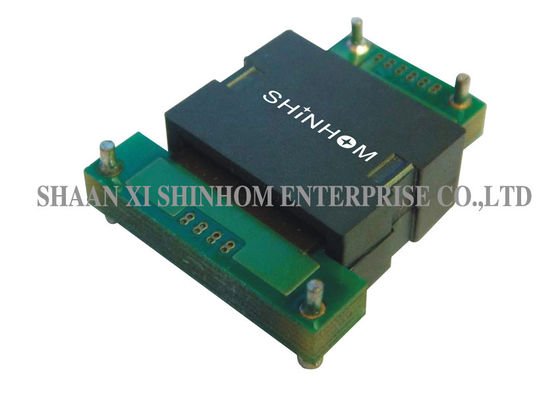

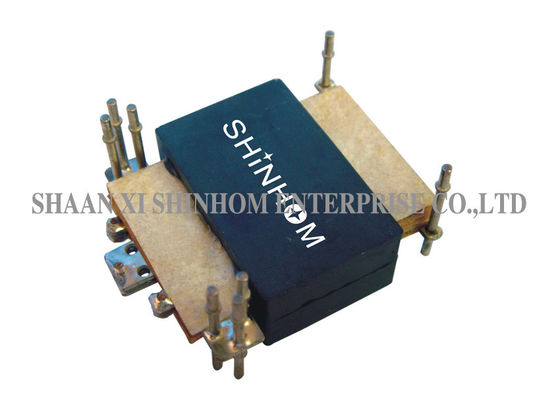

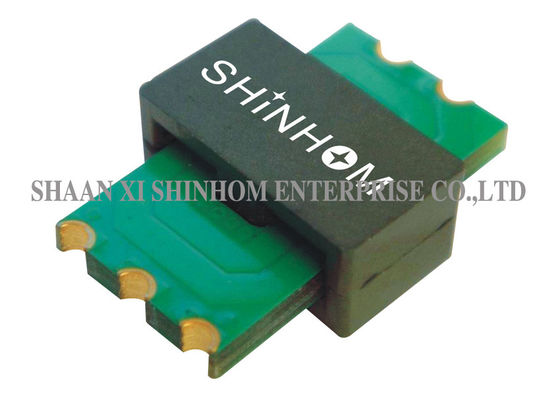

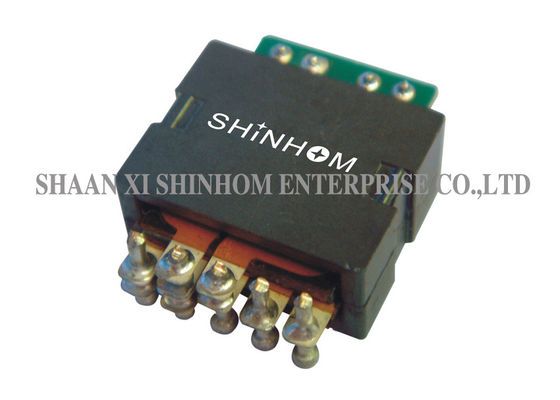

लाइट वेट प्लानर ट्रांसफार्मर, उच्च अलगाव ट्रांसफार्मर फ्लैट प्रकार

विशेषताएं:

• पावर रेटिंग 150 वाट तक
• 98% से अधिक की उच्च क्षमता
• क्यूबिक इंच प्रति 600 वाट की उच्च शक्ति घनत्व
• पदचिह्न 23.5 मिमी × 20.10 मिमी
• लोअर प्रोफाइल 9.12 मिमी
• उच्च अलगाव (परिचालन) 1500 वी.डी.सी.
• हाई फ्रीक्वेंसी 200 kHz-700 kHz
• ऑपरेटिंग तापमान -40 ℃ से + 125 ℃
• बहुत कम रिसाव इंडक्शनेंस (संयुक्त राष्ट्र के जीपीएस के लिए 0.2% से कम)।
• लागत प्रभावी और प्रतिस्पर्धी कीमतों।
• न्यूनतम विद्युत चुम्बकीय हस्तक्षेप (EMI)।
• प्राइमरी और के बीच हाई क्रीपेज और क्लियरेंस डिस्टेंस
• सभी एसएमपीएस टोपोलॉजी के लिए लागू।
• विभिन्न बढ़ते और टर्मिनलों के विकल्प (क्षैतिज, ऊर्ध्वाधर, थ्रू-होल, एसएमटी, पिंस, फ्लाइंग-केबल्स और अधिक)।
• विशेष रूप से डिजाइन किए गए गर्मी-विघटित Clasps।
• लो-प्रोफाइल प्लानर ट्रांसफार्मर
• हाई-पावर प्लानर ट्रांसफार्मर
• उच्च-आवृत्ति प्लानर ट्रांसफार्मर
• पीसीबी प्लानर ट्रांसफॉर्मर
• पॉवर स्विचिंग पॉवर ट्रांसफार्मर
• शेल्फ एसएमटी प्लानर ट्रांसफार्मर से

अनुप्रयोगों:

• उच्च प्रदर्शन डीसी / डीसी कन्वर्टर्स।
• 98 प्रतिशत से अधिक तक उच्च क्षमता, 600 वाट प्रति घन इंच डीसी / डीसी कन्वर्टर्स की उच्च शक्ति घनत्व।
• आगे के लिए, पूर्ण-पुल, आधा-पुल और पुश-पुल डीसी / डीसी कन्वर्टर्स।
• इनपुट वोल्टेज 18 वी और 75 वी के बीच, और आउटपुट वोल्टेज 52 वी से नीचे 1.0 वी डीसी / डीसी कन्वर्टर्स।
• दूरसंचार, औद्योगिक नियंत्रण प्रणाली,
• मोटर वाहन और भारी उपकरण वाहन प्रणाली

तकनीकी जानकारी:

• इंडक्शन को पिन (3-4) शॉर्ट के साथ श्रृंखला पिन (2-5) में जुड़े दोनों प्राथमिक वाइंडिंग से मापा जाता है।
• लीकेज इंडक्शन को अन्य सभी घुमावदार शॉर्टिंग के साथ विंडिंग पिन (2-4) में मापा जाता है।
• टीए = 25 ℃ में विशिष्ट सभी विनिर्देश।
