पीसीबी सुरक्षा सर्किट के लिए परीक्षण किया गया 2kHz 500kHz परिचालन आवृत्ति और 3500VDC Hi-Pot के साथ उच्च आवृत्ति वर्तमान ट्रांसफार्मर

1000
MOQ

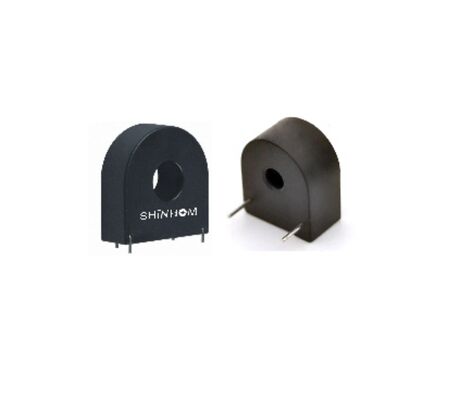

High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
विशेषताएं गेलरी उत्पाद विवरण अब बात करें
विशेषताएं
निर्दिष्टीकरण
ऑपरेटिंग आवृत्ति:: 2kHz - 500kHz
इन्सुलेशन:: उच्च इन्सुलेशन डिज़ाइन, हाई-पॉट का 3500VDC पर परीक्षण किया गया
भंडारण तापमान:: -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस
मुख्य सामग्री:: फेरेट कोर
माउन्टिंग का प्रकार:: छेद के माध्यम से, पीसीबी माउंट
रेटेड इनपुट वर्तमान:: 25ए से 50ए
रेटेड उत्पादन वर्तमान:: 25mA से 500mA
डिज़ाइन अनुकूलित करें:: OEM/ODM उपलब्ध है, टर्न अनुपात और आउटपुट करंट अनुकूलन योग्य है
प्रमुखता देना:

2kHz - 500kHz उच्च आवृत्ति वर्तमान ट्रांसफार्मर

,

3500 वीडीसी हाई-पॉट होल करंट ट्रांसफार्मर के माध्यम से परीक्षण किया गया

,

फेराइट कोर पीसीबी माउंट करंट ट्रांसफार्मर

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: SHINHOM
प्रमाणन: RoHS
मॉडल संख्या: ACST010F/FH
दस्तावेज: ACST010F-FH series_.pdf
भुगतान & नौवहन नियमों
प्रसव के समय: 2 ~ 8weeks
भुगतान शर्तें: एल/सी,टी/टी
उत्पाद विवरण
पीसीबी सुरक्षा सर्किट के लिए छेद के माध्यम से उच्च विश्वसनीयता उच्च आवृत्ति वर्तमान ट्रांसफार्मर
ACST010F/FH श्रृंखला उच्च प्रदर्शन वाली हैउच्च आवृत्ति धारा ट्रांसफार्मरस्विचिंग बिजली आपूर्ति अनुप्रयोगों में सटीक पल्स करंट का पता लगाने और सर्किट सुरक्षा के लिए डिज़ाइन किया गया। यह एक कॉम्पैक्ट थ्रू-होल संरचना की विशेषता हैथ्रू होल करंट ट्रांसफार्मरप्रत्यक्ष पीसीबी माउंटिंग के लिए अनुकूलित है, जो स्थिर विद्युत प्रदर्शन और उच्च आवृत्ति इलेक्ट्रॉनिक सिस्टम में आसान एकीकरण सुनिश्चित करता है।
फेराइट कोर और फ्लेम-रिटार्डेंट पीबीटी हाउसिंग के साथ इंजीनियर, ACST010F/FH सीरीज 2kHz से 500kHz तक की विस्तृत ऑपरेटिंग फ्रीक्वेंसी रेंज में विश्वसनीय सिग्नल रूपांतरण प्रदान करती है। इसकी मजबूत इन्सुलेशन संरचना और उच्च ढांकता हुआ ताकत इसे भरोसेमंद बनाती हैपीसीबी माउंट करंट ट्रांसफार्मरऔद्योगिक वातावरण की मांग के लिए।
प्रमुख विशेषताऐं
  • पल्स करंट डिटेक्शन के लिए अनुकूलित उच्च आवृत्ति करंट ट्रांसफार्मर
  • सीधे पीसीबी माउंटिंग और सुरक्षित इंस्टॉलेशन के लिए थ्रू-होल डिज़ाइन
  • फेराइट कोर निर्माण उच्च आवृत्तियों पर स्थिर प्रदर्शन सुनिश्चित करता है
  • विभिन्न वर्तमान संवेदन आवश्यकताओं का समर्थन करने के लिए वाइड टर्न अनुपात विकल्प
  • 3500VDC तक हाई-पॉट रेटिंग के साथ उच्च ढांकता हुआ ताकत
  • बेहतर विश्वसनीयता के लिए एपॉक्सी रेज़िन पोटिंग के साथ ज्वाला-मंदक पीबीटी केस
विद्युत विशेषताओं
(मॉडल निर्भर)
अनुपात बदल जाता है 1:50 से 1:2000 तक
रेटेड इनपुट करंट 25ए से 50ए
रेटेड आउटपुट करंट 25mA से 500mA
हाई-पॉट (वीडीसी) 3500VDC
कार्यशील आवृत्ति रेंज 2kHz - 500kHz
पर्यावरण संबंधी विनिर्देश
परिचालन तापमान -20°C से +70°C
भंडारण तापमान -30°C से +80°C
अनुप्रयोग
  • स्विचिंग विद्युत आपूर्ति सर्किट संरक्षण
  • उच्च आवृत्ति पल्स करंट का पता लगाना
  • पीसीबी-आधारित पावर नियंत्रण प्रणाली
  • औद्योगिक पावर इलेक्ट्रॉनिक्स
  • एंबेडेड वर्तमान निगरानी मॉड्यूल
ACST010F/FH सीरीज क्यों चुनें?
ACST010F/FH श्रृंखला कॉम्पैक्ट संरचना, विस्तृत आवृत्ति प्रतिक्रिया और उच्च इन्सुलेशन विश्वसनीयता को जोड़ती है, जो इसे एक आदर्श बनाती हैर्तमान ट्रांसफार्मरआधुनिक उच्च-आवृत्ति इलेक्ट्रॉनिक डिज़ाइन के लिए समाधान। इसका थ्रू-होल पीसीबी माउंट कॉन्फ़िगरेशन दीर्घकालिक स्थिरता सुनिश्चित करता है, जबकि मल्टीपल टर्न अनुपात विकल्प विविध वर्तमान सेंसिंग अनुप्रयोगों के लिए लचीलापन प्रदान करते हैं।
