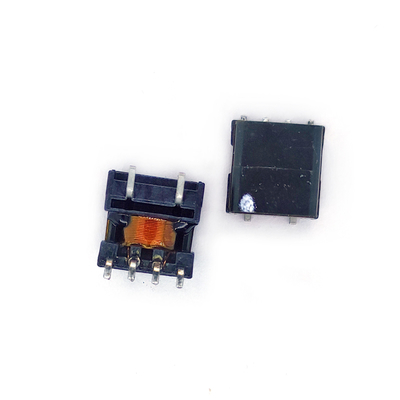

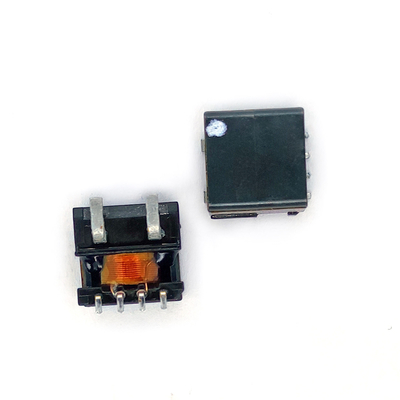

EP7 / EP11 SMT करंट सेंसर ट्रांसफार्मर, फेराइट कोर करंट ट्रांसफार्मर

EP7/EP11 SMT करंट सेंस ट्रांसफार्मर, करंट ट्रांसफार्मर

विशेषता:

• बहुत कम डीसी प्रतिरोध
• अलग-अलग घुमाव अनुपात
• छोटा एसएमडी पैकेज
• RoHS संगत
• AEC-Q200 के लिए योग्य
• IEC61558-2-16 के अनुपालन में इन्सुलेशन दूरी

अनुप्रयोग:

• स्विच-मोड बिजली आपूर्ति
• प्रतिक्रिया नियंत्रण
• अधिभार संवेदन
• लोड ड्रॉप/शट-डाउन का पता लगाना
• ऑन-बोर्ड डीसी/डीसी कनवर्टर और चार्जर में करंट डिटेक्शन को स्विच करना

टिप्पणियाँ:

• विशिष्ट आवृत्ति रेंज: 50~400KHz
• प्रेरकत्व परीक्षण आवृत्ति: 20KHz,0.01V
• उच्च वोल्टेज परीक्षण: 2500VAC,50Hz,1s (प्री से सेकंड, कोर)
• 30A की प्राथमिक धारा लगभग +40℃ तापमान में वृद्धि का कारण बनती है
• युगल समाई 10kHz, 1V, +25℃ पर मापी गई
• ऑपरेटिंग तापमान रेंज -40℃ से +150℃ तक

टिप्पणियाँ: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
