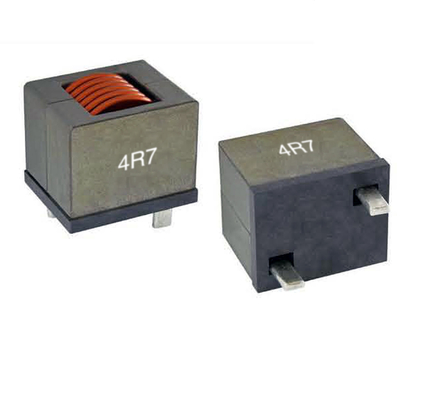

इनवर्टर के लिए आयरन मिश्र धातु कोर डुबकी उच्च वर्तमान पावर इंडक्टर्स 80 ए

हाई करंट थ्रू-होल इंडक्टर, पाउडर आयरन अलॉय कोर डिप हाई करंट पावर इंडक्टर्स

आवेदन:

• उच्च वर्तमान और उच्च तापमान अनुप्रयोग
• डीसी/डीसी कन्वर्टर्स
• उच्च वर्तमान मोटर और स्विचिंग शोर दमन
• इन्वर्टर

विशेषताएं:

• उच्च तापमान संचालन, 180 ℃ तक कोई उम्र बढ़ने के साथ निरंतर;
• कम डीसीआर नुकसान को कम करने और तापमान वृद्धि को कम करने के लिए
• पाउडर लौह मिश्र धातु कोर प्रौद्योगिकी संतोषजनक कोर नुकसान के साथ ऑपरेटिंग तापमान पर स्थिर अधिष्ठापन और संतृप्ति प्रदान करती है
• शीतल संतृप्ति तापमान से स्वतंत्र डीसी वर्तमान बढ़ने के साथ अनुमानित अधिष्ठापन में कमी देता है
• होल माउंटिंग के माध्यम से मानक टर्मिनल को छीन लिया जाता है और टिन किया जाता है लेकिन अन्य टर्मिनल कॉन्फ़िगरेशन जैसे नंगे तांबे, एसएमडी, और प्रेस फिट पिन अनुरोध पर उपलब्ध हैं
• कस्टम विकल्प उपलब्ध हैं

ध्यान दें:

• सभी परीक्षण डेटा 25 ℃ परिवेश के लिए संदर्भित हैं
• ऑपरेटिंग तापमान रेंज -40 ℃ से + 180 ℃
• भाग तापमान (परिवेश + अस्थायी वृद्धि) 180 ℃ Cunder सबसे खराब स्थिति परिचालन स्थितियों से अधिक नहीं होना चाहिए।सर्किट डिजाइन, घटक प्लेसमेंट, पीडब्लूबी ट्रेस आकार और मोटाई, एयरफ्लो और अन्य शीतलन प्रावधान सभी भाग के तापमान को प्रभावित करते हैं।अंतिम आवेदन में भाग के तापमान को सत्यापित किया जाना चाहिए
• आइसोलेशन वोल्टेज, कॉइल टू कोर: 350 VDC, 60s, 5 mA मैक्स।
• हीट रेटेड करंट (Irms) के कारण कॉइल का तापमान लगभग बढ़ जाएगा, △T = 40 ℃ बिना कोर नुकसान के।
• संतृप्ति धारा (ISAT) के कारण L0 लगभग 30% गिर जाएगा

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
