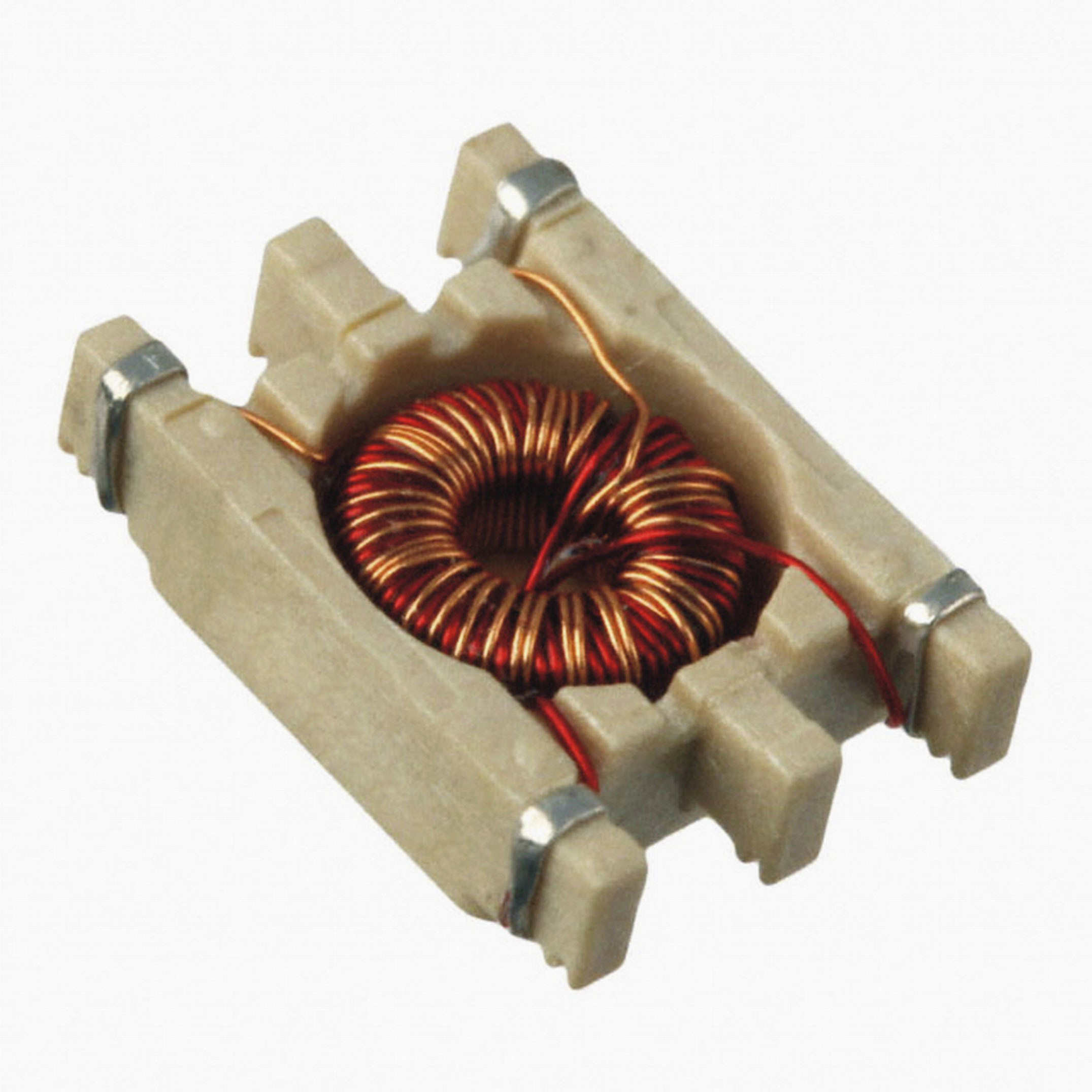

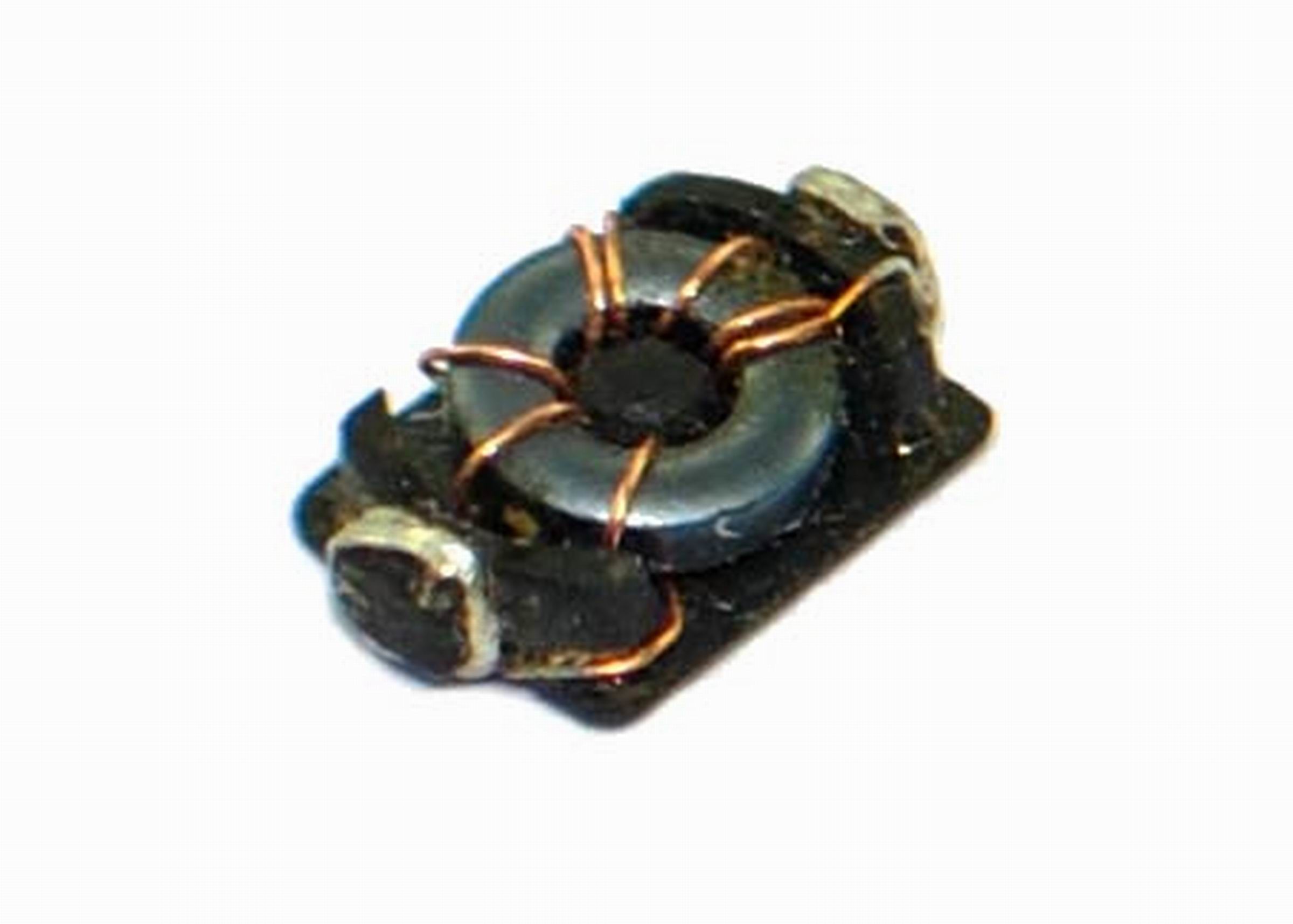

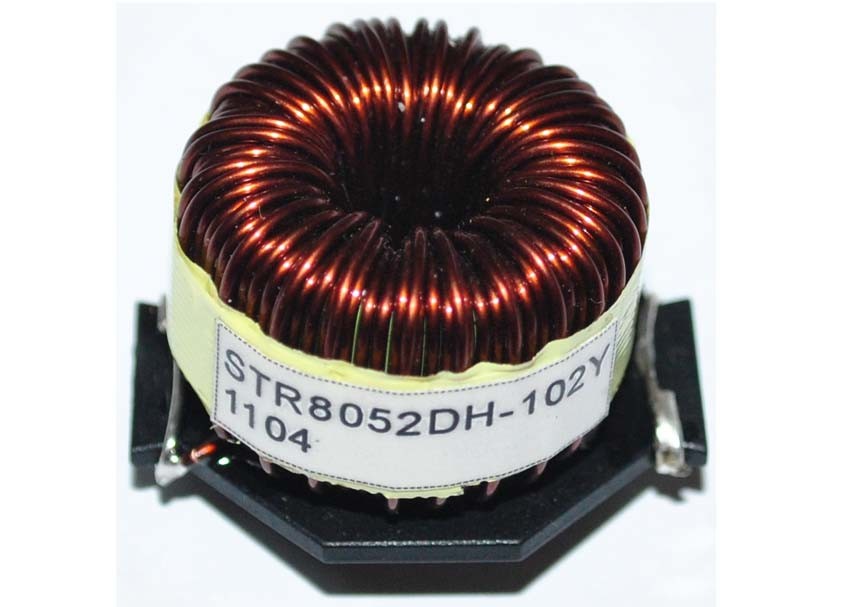

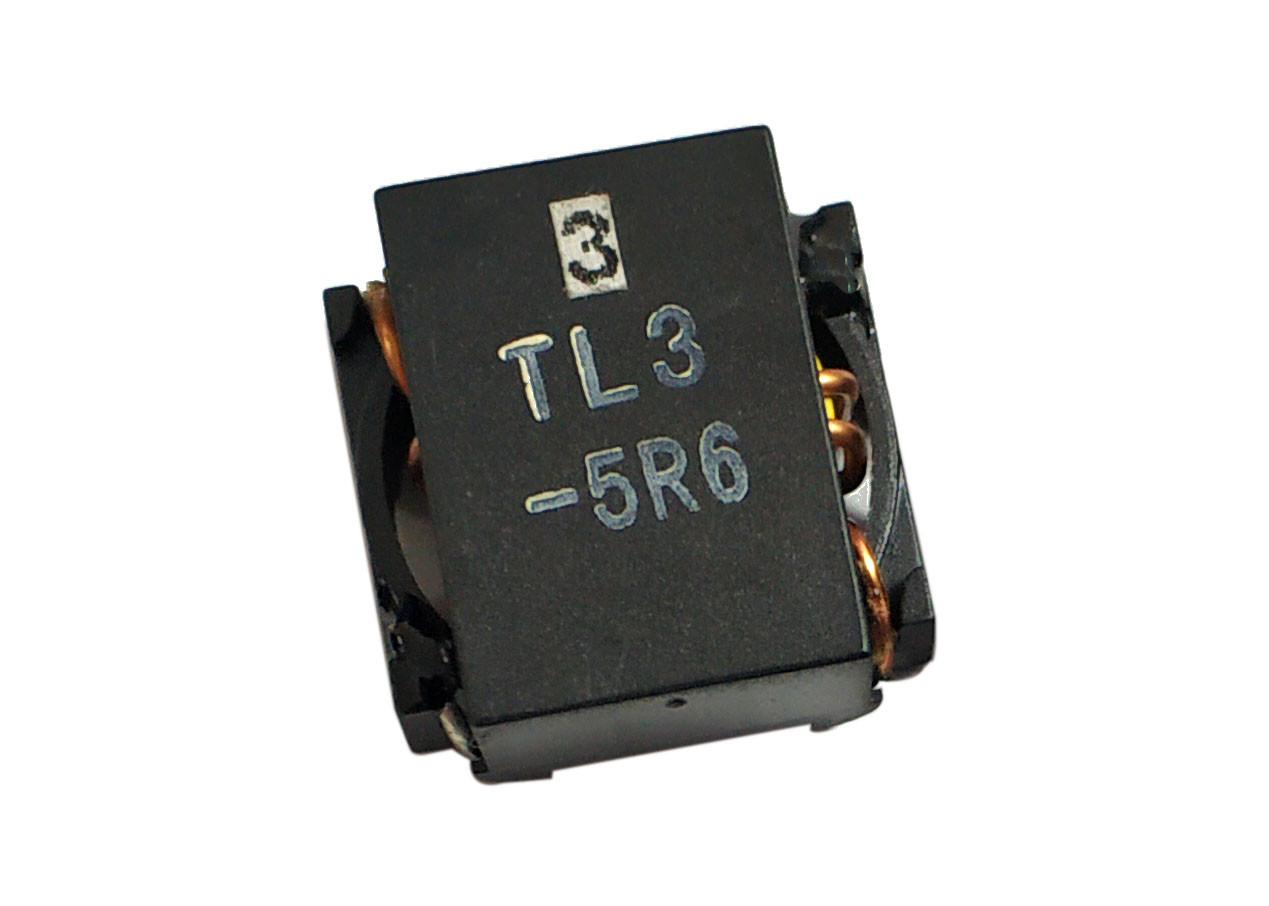

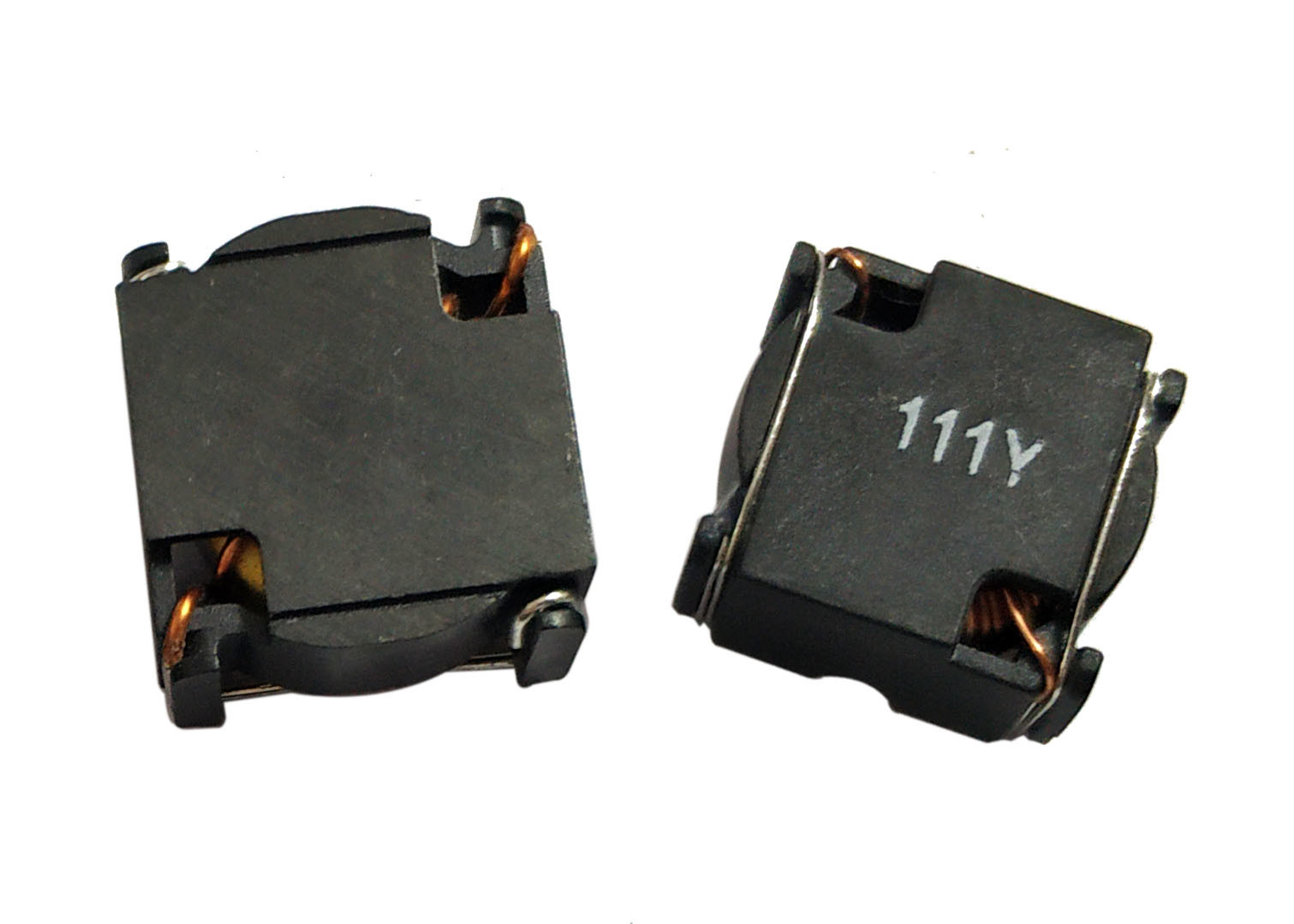

100 किलोहर्ट्ज़ टॉरॉयडल सरफेस माउंट इंडक्टर एसएमटी इंस्टालेशन

एसएमडी चोक कॉइल्स, टॉरॉयडल इंडक्टर्स, सरफेस माउंट इंडक्टर

परिचय:

• सामान्य तौर पर, एक टॉरॉयडल प्रारंभ करनेवाला / ट्रांसफार्मर अन्य आकार के कोर की तुलना में अधिक कॉम्पैक्ट होता है क्योंकि वे कम सामग्री से बने होते हैं और इसमें एक केंद्रित वॉशर, नट और बोल्ट शामिल होते हैं जिसके परिणामस्वरूप 50% हल्का वजन डिजाइन होता है।यह विशेष रूप से बिजली उपकरणों के मामले में है।
• क्योंकि टॉरॉयड एक क्लोज्ड-लूप कोर है, इसमें एक उच्च चुंबकीय क्षेत्र होगा और इस प्रकार एक स्ट्रेट कोर (सोलेनॉइड कॉइल) के साथ समान मूल्य के प्रारंभ करनेवाला की तुलना में उच्च इंडक्शन और क्यू फैक्टर होगा।ऐसा इसलिए है क्योंकि अधिकांश चुंबकीय क्षेत्र कोर के भीतर समाहित है।तुलना करके, एक सीधे कोर के साथ एक प्रारंभ करनेवाला के साथ, कोर के एक छोर से निकलने वाले चुंबकीय क्षेत्र में हवा के माध्यम से दूसरे छोर में प्रवेश करने के लिए एक लंबा रास्ता होता है।
• इसके अलावा, क्योंकि घुमावदार अपेक्षाकृत कम हैं और एक बंद चुंबकीय क्षेत्र में घाव हैं, एक टॉरॉयडल ट्रांसफार्मर में एक कम माध्यमिक प्रतिबाधा होगी जो दक्षता, विद्युत प्रदर्शन में वृद्धि करेगी और विरूपण और फ्रिंजिंग जैसे प्रभावों को कम करेगी।
• एक टॉरॉयड की समरूपता के कारण, कोर (रिसाव प्रवाह) से थोड़ा चुंबकीय प्रवाह निकल जाता है।इस प्रकार एक टॉरॉयडल प्रारंभ करनेवाला / ट्रांसफार्मर, आसन्न सर्किट में कम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) विकीर्ण करता है और अत्यधिक केंद्रित वातावरण के लिए एक आदर्श विकल्प है।हमने हाल के वर्षों में तेजी से सख्त अंतरराष्ट्रीय मानकों का पालन करने के लिए टोरॉयडल कॉइल्स को अपनाया है जो विद्युत चुम्बकीय क्षेत्र उपभोक्ता इलेक्ट्रॉनिक्स की मात्रा को सीमित कर सकता है।

विशेषताएं:

• काम करने की आवृत्ति बैंड की कम प्रतिबाधा और हस्तक्षेप आवृत्ति की उच्च प्रतिबाधा।
• उच्च पारगम्यता, कम नुकसान, कई माइक्रोहर्ट्ज़ से लेकर कई सौ मिलीहर्ट्ज़ तक, अधिकतम ऑपरेटिंग करंट दसियों एम्पीयर तक।
• स्थिर अधिष्ठापन मूल्य और अच्छा थर्मल स्थिरता।
• CE, UL, RoHS उच्च संतृप्ति वर्तमान, कम चुंबकीय रिसाव और पर्यावरण के अनुकूल के साथ सीसा रहित उत्पादों का अनुपालन करता है।
• आवृत्ति का अच्छा क्षीणन
• अत्यधिक विश्वसनीय लाइटवेट
• कॉम्पैक्ट और एक बड़ा अधिष्ठापन प्रदान करता है
• अन्य घटकों से निकलने वाले शोर की रोकथाम।
• विद्युत विशेषताओं के अनुसार अलग-अलग आवश्यकता के लिए कस्टम डिज़ाइन प्रदान किए जाते हैं: इंडक्शन रेंज, इंडक्शन टॉलरेंस, संबंधित करंट, ऑपरेटिंग तापमान ... आदि

आवेदन:

• शोर फिल्टर / विकिरण हस्तक्षेप दबानेवाला यंत्र
• रिंग इंडक्टर उत्पादों के मुख्य अनुप्रयोग
• स्विचिंग बिजली की आपूर्ति का शोर दमन फिल्टर;
• बिजली और सिग्नल लाइनों के लिए इलेक्ट्रोस्टैटिक शोर फिल्टर;
• कन्वर्टर्स और अल्ट्रासोनिक डिवाइस जैसे रेडिएशन इंटरफेरेंस सप्रेसर्स।
• बिजली की आपूर्ति स्विचिंग
• टेलीविजन छवि उपकरण (जैसे टेलीविजन और वीडियो रिकॉर्डर), कार्यालय स्वचालन उपकरण, ऑडियो उपकरण, संचार उपकरण, माप उपकरण, मोटर और उनके उपकरण।
• प्रकाश व्यवस्था
• औद्योगिक नियंत्रण
• इलेक्ट्रॉनिक उपकरण
• अन्य...

टिप्पणियाँ:

• परीक्षण आवृत्ति: 100 किलोहर्ट्ज़, 0.1V
• परीक्षण उपकरण: एल: एचपी 4284 ए, डब्ल्यूके 3260 बी, डब्ल्यूके 3261 ए
• सभी परीक्षण डेटा 25 ℃ परिवेश के लिए संदर्भित हैं
• आईडीसी: डीसी करंट (ए) जो लगभग T ४० ℃ . का कारण बनेगा
• इसैट: डीसी करंट (ए) जिसके कारण लो लगभग 25% गिर जाएगा
• ऑपरेटिंग तापमान रेंज -40 ℃ से + 125 ℃ (तापमान वृद्धि 40 ℃ अधिकतम सहित)
• भंडारण तापमान रेंज -40 ℃ से + 85 ℃
• उल 94V-0 पैकेजिंग सामग्री
• जे-एसटीडी-020डी रिफ्लो
• कस्टम अधिष्ठापन मान उपलब्ध हैं

नोट 1।के = ± 10%, एम = ± 20%, एन = ± 30%

नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
