उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रमाणन: | CE IEC RoHS | नाम: | धारा परक्रमिक |
|---|---|---|---|
| शुद्धता: | ± 1% | वोल्टेज आपूर्ति: | ±5वी |
| वॉकिंग वोल्टेज: | ± 12 वी ~ 15 वी (5%) | मानक: | IEC60076 |
| हाई लाइट: | आईईसी 60076 एसी वर्तमान ट्रांसफार्मर,चुंबकीय मॉड्यूलेशन एसी वर्तमान ट्रांसफार्मर,एसी वर्तमान ट्रांसफार्मर 100 एमए |
||
करंट सेंस ट्रांसफॉर्मर, करंट ट्रांसफॉर्मर, करंट सेंसर

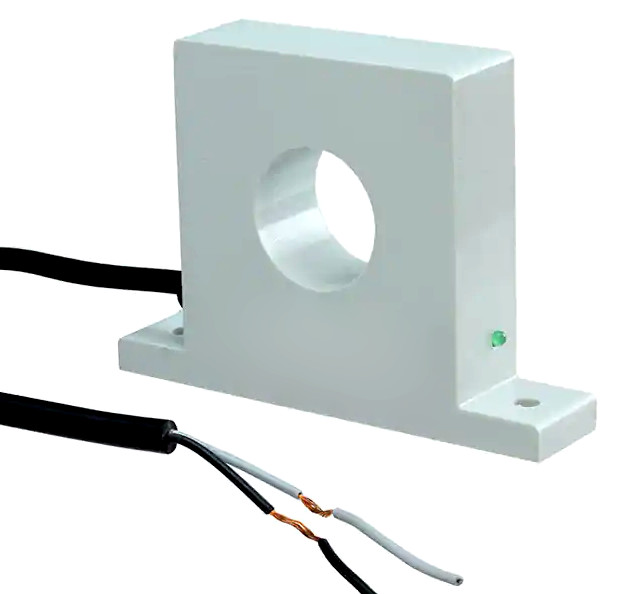

करेंट ट्रांसफॉर्मर एक नया करंट सेंसर है जिसे मैग्नेटिक मॉड्यूलेशन सिद्धांत के अनुप्रयोग से विकसित किया गया है, जो प्राथमिक और माध्यमिक सर्किट के बीच अत्यधिक गैल्वेनिक अलगाव के साथ, छोटे धाराओं के माप में उत्कृष्ट स्थिरता है।रिसाव निगरानी प्रणाली, सिग्नलिंग सिस्टम और वर्तमान अंतर माप आदि में व्यापक रूप से उपयोग किया जाता है।
विशेष विवरण:
1. डीसी रिसाव वर्तमान सेंसर
2. चुंबकीय मॉडुलन।
3. आईपीएन 10mA से 100mA
4. कम नुकसान
5. अच्छी रैखिकता 0.5%
| पैरामीटर्स (25 डिग्री सेल्सियस) मॉडल | SCD3 -10mA | SCD3 -20mA | SCD3 -50MA | SCD3 -100mA | ||||||||
| नाममात्र आरएमएस वर्तमान (आईपीएन) | ± 10 एमए डीसी | ± 20 एमए डीसी | ± 50 एमए डीसी | ± 100 एमए डीसी | ||||||||
| मापने की सीमा (आईपी) | 2* आईपीएन | |||||||||||
| लोड प्रतिरोध Rmax | 10kΩ | |||||||||||
| आउटपुट वोल्टेज | ±5वी | |||||||||||
| कार्यरत वोल्टेज | ± 12 वी ~ ± 15 वी (± 5%) | |||||||||||
| शुद्धता @ Ta=25°C | ± 1% एफएस | |||||||||||
| रैखिकता @ Ta=25°C | ±0.5% एफएस | |||||||||||
| निवेश समायोजन विद्युत संचालन शक्ति | SCD3<±100mV | |||||||||||
| Vo . का थर्मल बहाव | <±1mV/डिग्री सेल्सियस | <±2mV/डिग्री सेल्सियस | <±2mV/डिग्री सेल्सियस | |||||||||
| संकल्प | 10uA | |||||||||||
| प्रतिरक्षा (बाहरी हस्तक्षेप के लिए) | <± 5mV जब H=50A DC/m | |||||||||||
| वजन: | SCD3 350g | |||||||||||
| जोरदार प्रतिरोध | 3kVrms/50Hz/मिनट | |||||||||||
| वर्तमान खपत | <13mA | |||||||||||
| परिचालन तापमान | -10~+75 डिग्री सेल्सियस | |||||||||||
| भंडारण तापमान | -25~+80 डिग्री सेल्सियस | |||||||||||
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
