उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 5~600ए | उत्पादन: | 0-500mA या 0.333VAC |
|---|---|---|---|
| कक्षा: | 0.51.0 | मामला: | प्लास्टिक |
| अनुकूलन: | हाँ | कुंडल: | पर्मल कोर |
| हाई लाइट: | Permalloy स्प्लिट कोर करंट ट्रांसफॉर्मर,600A स्प्लिट कोर करंट ट्रांसफॉर्मर,1.0 क्लास स्प्लिट कोर करंट ट्रांसफॉर्मर |
||

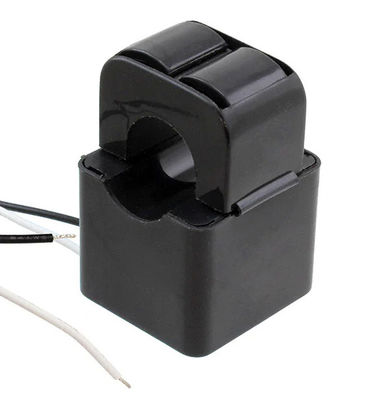

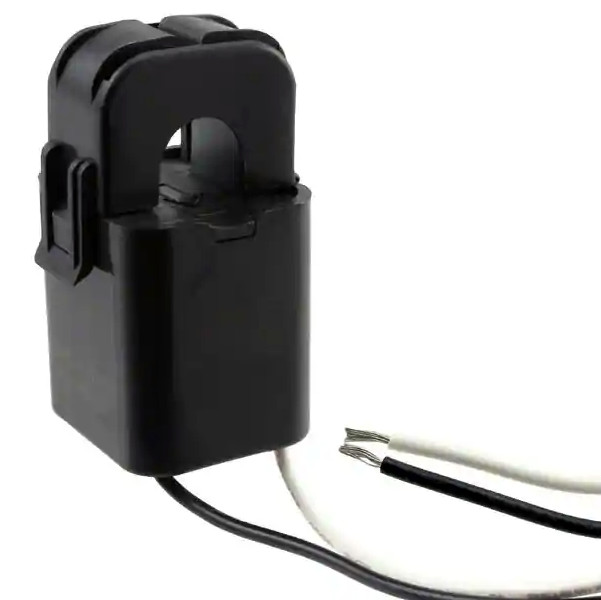

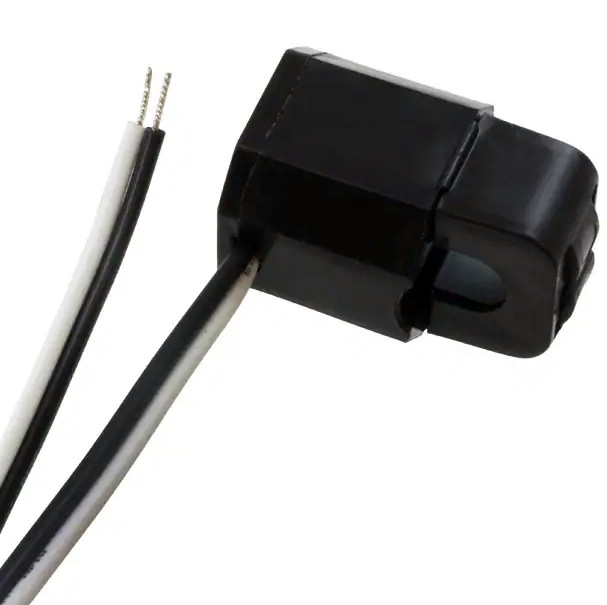

कम वोल्टेज 5 ए ~ 600 ए इनपुट 333 एमवी 500 एमवी आउटपुट स्प्लिट कॉइल वर्तमान ट्रांसफार्मर, उच्च सटीकता
स्प्लिट कोर करंट ट्रांसफॉर्मर को तेज और आसान इंस्टॉलेशन के लिए डिज़ाइन किया गया है। स्प्लिट कोर डिज़ाइन चुंबकीय क्षेत्र प्रेरण के माध्यम से गैर-संपर्क वर्तमान माप की अनुमति देता है, बिना आवश्यकता के कि प्राथमिक तार को ऑफ़लाइन लिया जाए और सीटी इंस्टॉलेशन के लिए डिस्कनेक्ट किया जाए। यह विधि एक सुरक्षित, आसान और पोर्टेबल की अनुमति देती है वर्तमान माप।सीटी की सेकेंडरी वाइंडिंग में एक आंतरिक सटीक बोझ रोकनेवाला एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करता है और सेकेंडरी के सुरक्षित उद्घाटन की अनुमति देता है
विशेषताएं:
अनुप्रयोग:
यांत्रिक पैरामीटर
| विद्युत पैरामीटर | यांत्रिक पैरामीटर | ||
| आवृत्ति | 50-2 किलोहर्ट्ज़ | मामला | पीए/UL94-V0 |
| इनपुट श्रेणी निर्धारण | 5ए-200ए | अटेरन | पीबीटी |
| माप सीमा | 10% में-120% इंच | कोर | सिलिकॉन स्टील |
| मूल्यांकित उत्पादन | 0.333V (एसी) या 0-500mA | आंतरिक ढांचा | epoxy |
| अनुपात | ± 1.0% | निर्माण | गुलोबन्द |
| अवस्था कोण | ± 60 मिनट | ऑपरेशन अस्थायी | -25oC~+75oC |
| ढांकता हुआ ताकत | 2.5KV/1mA/1min | वर्तमान आर्द्रता | ≤85% |
| इन्सुलेशन प्रतिरोध | DC500V/100MΩ मिनट | आउटपुट कनेक्शन | UL1015 20AWG वायर2.5m |
| नमूना | एसीएसटी | ||||
| वर्तमान अनुपात | 300A/100mA | 400A / 40mA | 500ए/50एमएm | 600A/60mA | 300 ~ 600 ए / 0.333 वी |
| प्राथमिक धारा | 300ए | 400ए | ५००ए | 600ए | 300~600A |
| अधिकतम.वर्तमान | 360ए | ४८०ए | 600ए | ७२०ए | 720ए |
| उत्पादन | 100mAm | 40mAm | 50mA | 60mA | 333mVm |
| भार प्रतिरोध | 50Ω | / | |||
| कक्षा | 0.5/1.0 | ||||
| अनुपात बदल जाता है | 3000:1 | 10000:1 | 10000:1 | 10000:1 | / |
| सुरक्षा स्तर | 7.5V0-पी | 7.5V0-पी | 7.5V0-पी | 7.5V0-पी | 7.5V0-पी |
| इन्सुलेशन श्रेणी | CATIII | ||||
| काम करने की अवस्था | -20 ℃ ~ + 50 ℃, ≤85% आरएच, कोई संक्षेपण नहीं, घर में और किसी भी दिशा में स्थापित करने योग्य | ||||
| गोदाम की स्थिति | -30 ℃ ~ + 50 ℃, ≤85% आरएच, कोई संक्षेपण नहीं | ||||
नोट: ऊपर दिया गया वर्तमान अनुपात सामान्य प्रकार है, इसके अनुसार राशन को अनुकूलित करना ठीक है
ग्राहकों की आवश्यकता।
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
