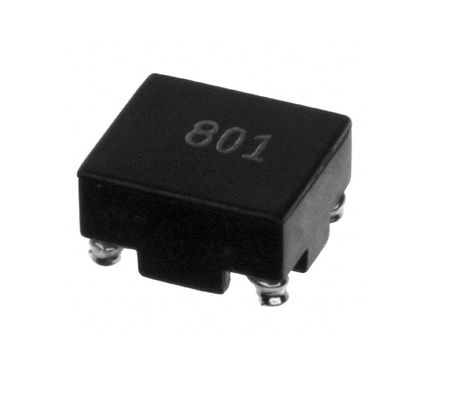

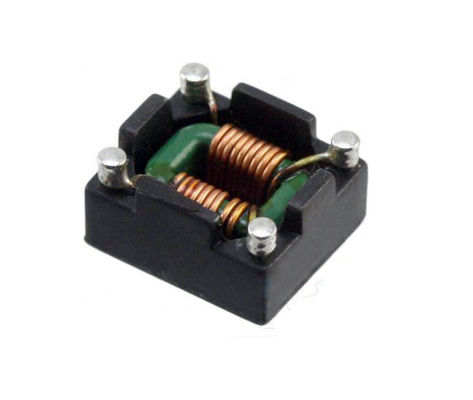

Toroidal Ferrite Coil SMD कॉमन मोड लाइन फ़िल्टर

Toroidal Ferrite Coil SMD Common Mode Line Filter
Toroidal Ferrite Coil SMD Common Mode Line Filter Toroidal Ferrite Coil SMD Common Mode Line Filter

बड़ी छवि :  Toroidal Ferrite Coil SMD कॉमन मोड लाइन फ़िल्टर सबसे अच्छी कीमत

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Shinhom
प्रमाणन: RoHS
मॉडल संख्या: CM02
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: मोल भाव
मूल्य: Negotiation
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 4 ~ 8 सप्ताह
भुगतान शर्तें: टी / टी
आपूर्ति की क्षमता: 1000000 / MONTH
विस्तृत उत्पाद विवरण
कार्य आवृत्ति: उच्च आवृत्ति नमूना: toroidal
मैग्नेटाइज़र की संरचना: फेरित कुंडल नाम: आम मोड फिल्टर
आवेदन: वीडियो कैमरा, संचार प्रणाली कोर: आयताकार प्रकार
हाई लाइट:

SMD कॉमन मोड लाइन फ़िल्टर

,

फेराइट कॉयल कॉमन मोड लाइन फ़िल्टर

,

Toroidal Common मोड लाइन फ़िल्टर

SMD कॉमन मोड लाइन फ़िल्टर, कॉमन मोड चोक कॉइल कस्टमाइज़ करें





आम - मोड फ़िल्टर आमतौर पर फेराइट कोर का उपयोग करते हैं। कम अंतर मोड शोर संकेत हस्तक्षेप स्रोत को दबाते हैं और उच्च गति संकेतों में ख़राब करना मुश्किल होते हैं। अच्छा शोर दमन रणनीति, उच्च आम मोड शोर दमन और कम अंतर मोड शोर संकेत दमन

आम मोड फिल्टर डिजाइन करने के लिए अपेक्षाकृत सरल हैं और इसमें आम मोड कैपेसिटर, असंतुलित ट्रांसफॉर्मर या सामान्य मोड इंडोरर्स शामिल हैं। सामान्य-मोड कैपेसिटर जमीन पर दो इनपुट लाइनों के सामान्य-मोड वर्तमान को बायपास करता है।सामान्य-मोड प्रारंभ करनेवाला एक संतुलन प्रतिबाधा प्रस्तुत करता है, अर्थात विद्युत लाइन में प्रतिबाधा जमीन के तार के बराबर होती है।यह प्रतिबाधा सामान्य-मोड शोर के लिए एक प्रतिबाधा विशेषता प्रस्तुत करता है।



तकनीकी जानकारी

  • इंडक्शन टेस्टिंग: 1KHz 1V HP4284A
  • एचपी 4191 ए या एचपी 4395 ए के साथ जेड टेस्ट
  • RDC: QuadTech 1880 Milliohmmeter
  • ऑपरेटिंग तापमान: -40 ℃ से + 105 ℃
  • भंडारण तापमान: -40 ℃ + से 105 ℃ तक
  • टांका लगाने की गर्मी का प्रतिरोध: 10 सेकंड के लिए 260 ℃
  • अंकन: भाग संख्या और दिनांक कोड



विशेषताएं:

  • फेराइट कोर बोबिन निर्माण
  • उच्च आवृत्ति और बड़े वर्तमान
  • उत्कृष्ट यांत्रिक शक्ति
  • बहुत बढ़िया मिलाप
  • उत्कृष्ट आवृत्ति प्रदर्शन
  • लो प्रोफाइल और कम लागत



आवेदन:

  • वीडियो कैमरा
  • संचार तंत्र
  • ऑटोमोटिव सिस्टम
  • लिक्विड क्रिस्टल टेलीविजन
  • हार्ड डिस्क ड्राइव
  • नेटवर्क सिस्टम
  • कंप्यूटर परिधीय उपकरण
  • नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है।
