बदल जाता है: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 | इनपुट: | 0A-3000A |
---|---|---|---|
आवृत्ति: | 50-400KHz | उत्पादन: | 0-10V (एसी) या 0-5 ए |
कक्षा: | 0.1, 0.2, 0.5 | अनुकूलन: | हाँ |
हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |

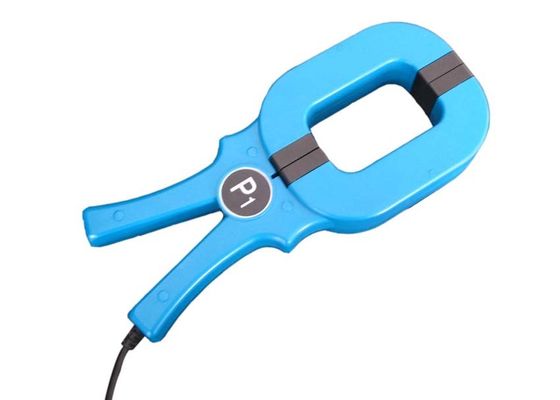

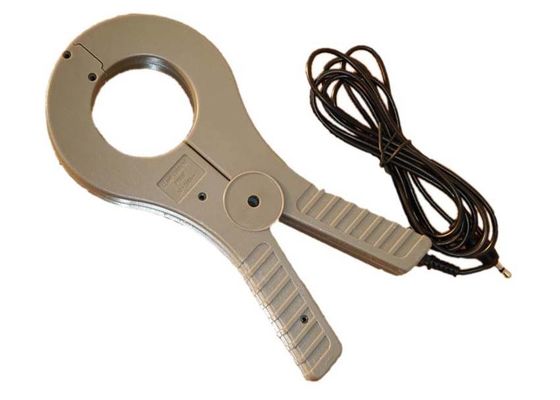

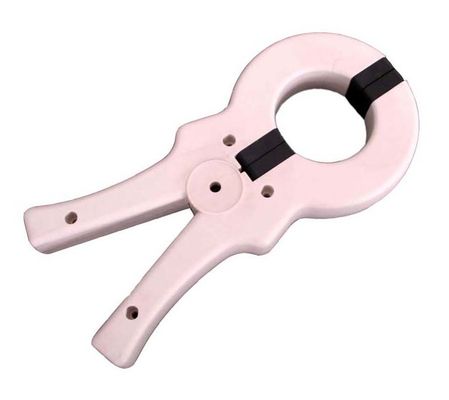

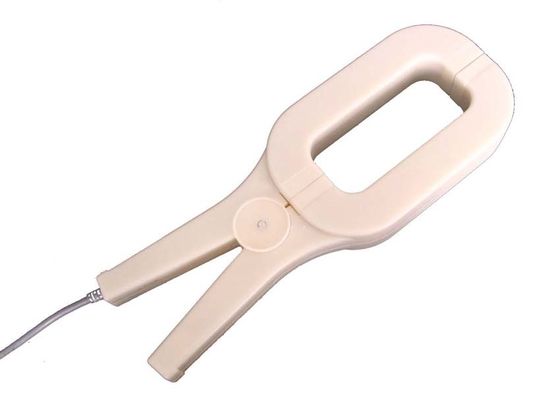

SCTK691 / 2 सीरीज क्लैंप-ऑन स्प्लिट कोर करंट ट्रांसफॉर्मर के साथ करंट रेंज 100mA से 3000A सिंगल-फ़ेज़ टेस्ट
विशेषताएं:
विद्युत विनिर्देश:
विद्युत पैरामीटर
आवृत्ति | 50-400KHz |
मूल्यांकित किया गया निवेश | 5-3000A |
माप सीमा | 5% -130% में |
मूल्यांकित उत्पादन | 0-10V (एसी) या 0-5 ए |
अनुपात | ± ± 0.1% |
अवस्था कोण | Min min 10min |
ढांकता हुआ ताकत | 3.0KV / 1mA / 1min |
इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
मामला | ABS / UL94-V0 |
अटेरन | PBT |
कोर | सिलिकॉन स्टील / Permalloy |
आंतरिक ढांचा | स्क्रू |
निर्माण | स्क्रू |
संचालन तापमान | -25 ℃ ~ + 75 ℃ |
वर्तमान आर्द्रता | ≤85% |
आउटपुट कनेक्शन | 1015 / 22AWG वायर (ट्विनस्टेड वायर) 2.5 मी |
चयन का प्रकार
पी / एन |
मूल्यांकित किया गया निवेश (ए) |
शुद्धता |
आयाम (मिमी) (आईडी LWH) |
SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
