उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
इनपुट: | 0A-1000A | आउटपुट: | 0.333 वीएसी या 0-5 ए |
---|---|---|---|
माप रेंज: | 10% -130% में | सटीकता: | 0.2,0.5,1.0 |
कोर सामग्री: | permalloy | अनुकूलित: | हाँ |
हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |

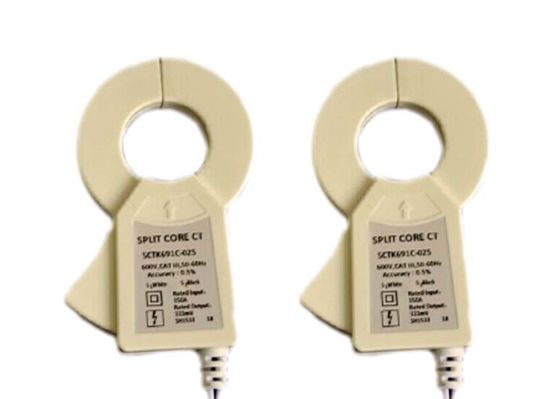

SCTK691C सीरीज स्प्लिट कोर करंट ट्रांसफॉर्मर करंट रेंज 0mA के साथ 1000A सिंगल-फेज करंट टेस्ट
SCTK691C श्रृंखला क्लैम्प-ऑन करंट ट्रांसफॉर्मर हैं, सीटी को मौजूदा पैनलों पर लगाया जा सकता है, जैसे कि नियंत्रण केंद्र या लोड सेंटर, वाट क्षमता को मापने या निगरानी करने के लिए। आसान सीटी के लिए मौजूदा केबलों को हटाने के बिना सीटी को माउंट किया जा सकता है।
विशेषताएं:
अनुप्रयोग:
विद्युत पैरामीटर
आवृत्ति | 50-2.5KHz |
मूल्यांकित किया गया निवेश | 0.5 एक-630A |
माप सीमा | 10% -130% में |
मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-5 ए |
अनुपात | ± ± 0.2% |
अवस्था कोण | Min min 10min |
ढांकता हुआ ताकत | 5.0KV / 1mA / 1min |
इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
मामला | पीसी / UL94-V0 |
अटेरन | PBT |
आंतरिक ढांचा | epoxy |
संचालन तापमान | -25 ℃ ~ + 75 ℃ |
वर्तमान आर्द्रता | ≤85% |
आउटपुट कनेक्शन | टर्मिनल या UL1015 22AWG वायर 1.5 मी |
चयन का प्रकार
पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी) | |||||
ए | बी | सी | डी | इ | |||||
SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1 ए / 5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
