| वर्तमान श्रृंखला: | 5 ~ 630A | आउटपुट: | 0-500mA या 0.333VAC |
|---|---|---|---|
| कक्षा: | 0.5,1.0,3.0 | रंग: | पारदर्शक |
| कुंडल: | पर्मल कोर | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर टाइप करेंट ट्रांसफॉर्मर |
||

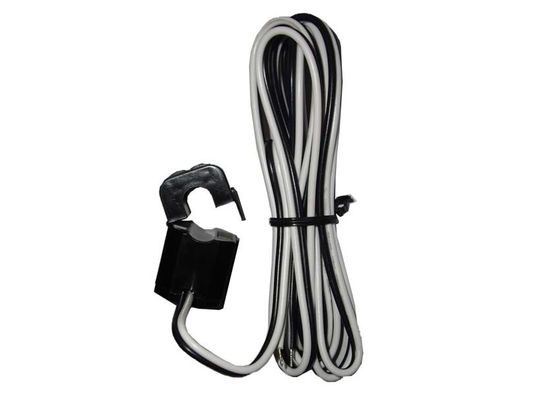

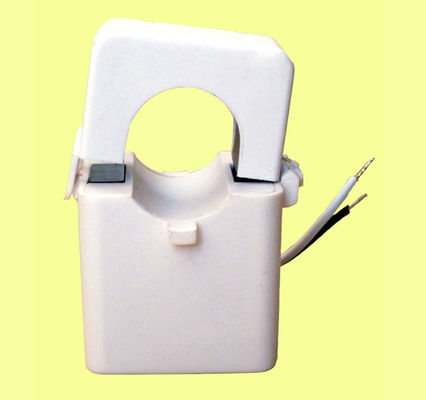

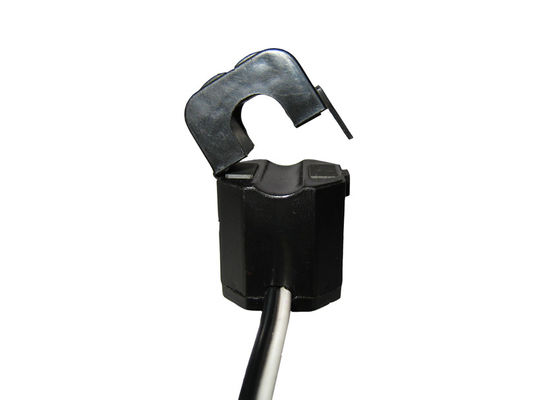

SCTK681B सीरीज कम वोल्टेज 5A ~ 630A इनपुट 333mV 500mV आउटपुट स्प्लिट कॉइल करंट ट्रांसफॉर्मर, उच्च साक्षरता
स्प्लिट कोर करंट ट्रांसफॉर्मर की SCTK681B सीरीज़ को तेज और आसान इंस्टालेशन के लिए डिज़ाइन किया गया है। स्प्लिट कोर डिज़ाइन को बिना मैग्नेटिक फील्ड इंडक्शन के बिना नॉन-कॉन्टैक्ट करंट मेजरमेंट की इजाज़त दी जाती है, ताकि बिना ज़रूरत के प्राइमरी वायर को ऑफलाइन कर दिया जाए और CT इंस्टालेशन के लिए डिस्कनेक्ट कर दिया जाए। , आसान और पोर्टेबल वर्तमान माप। सीटी के माध्यमिक घुमाव के पार एक आंतरिक सटीक बोझ अवरोधक एक सुरक्षित कम वोल्टेज आउटपुट प्रदान करता है और माध्यमिक के सुरक्षित उद्घाटन की अनुमति देता है
विशेषताएं:
अनुप्रयोगों:
मैकेनिकल पैरामीटर
| मामला | PA / UL94-V0 |
| अटेरन | PBT |
| कोर | permalloy |
| आंतरिक ढांचा | epoxy |
| निर्माण | टाई |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | UL1015 20AWG वायर (ट्विनस्टेड वायर) 2.5 मी |
विद्युत पैरामीटर
| आवृत्ति | 50 हर्ट्ज-2kHz |
| मूल्यांकित किया गया निवेश | 5 ए-630A |
| माप सीमा | 10% -130% में |
| मूल्यांकित उत्पादन | 0.333 वी (एसी) या 0-500mA |
| अनुपात | ± ± 1.0% |
| अवस्था कोण | ≤ min 60min |
| ढांकता हुआ ताकत | 2.5KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | आउटपुट (mA / V) | शुद्धता | आयाम (मिमी) | ||||
| o0 | ए | बी | सी | |||||
| SCTK681B-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 | |

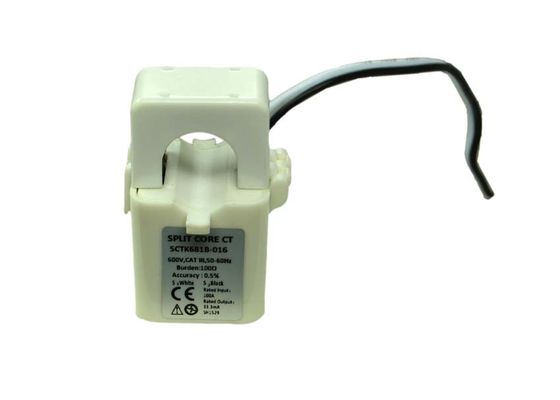

| SCTK681B-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 | |
| SCTK681B-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 | |
| SCTK681B-035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
