उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कुंडल संरचना:: | Toroidal | अवस्था: | तीन |
|---|---|---|---|
| कुंडल की लंबाई: | 420, 510mm, 620mm, 800mm | खिड़की का आकार: | 120 मिमी, 150 मिमी, 185 मिमी, 240 मिमी |
| संदर्भ वर्तमान रेटेड: | 1000A, 3000A, 6000A, 10KA | प्रमाणपत्र: | RoHs CE RSO9001 |
| हाई लाइट: | rogowski कुंडल वर्तमान ट्रांसफार्मर,सीटी वर्तमान ट्रांसफार्मर |
||

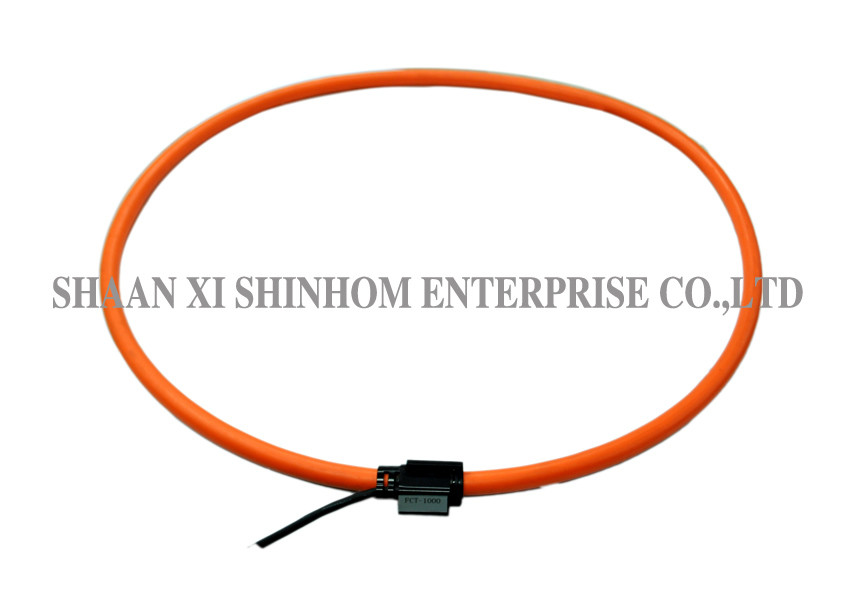

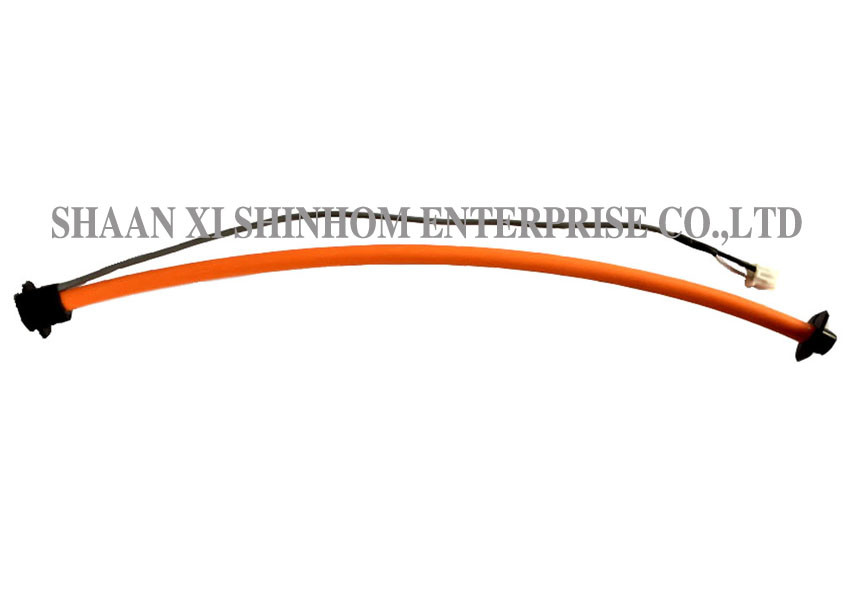

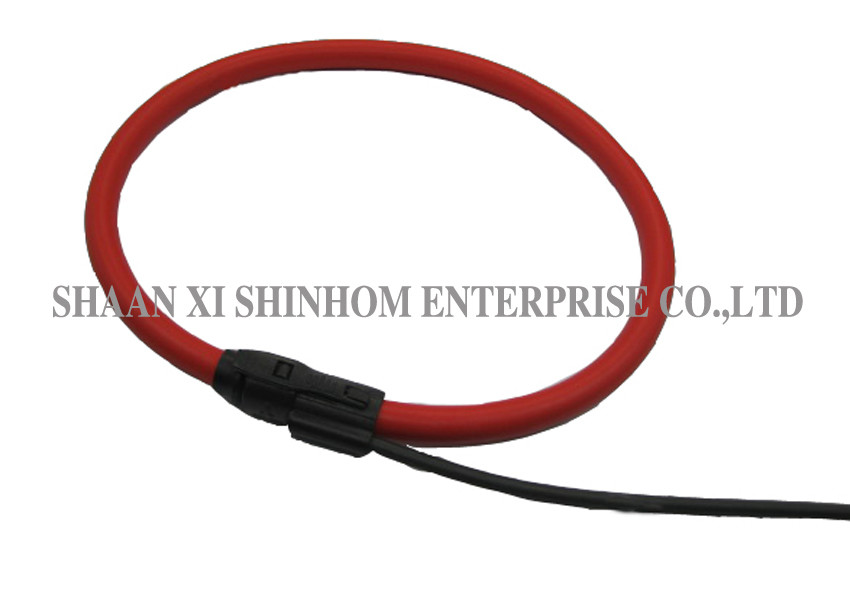

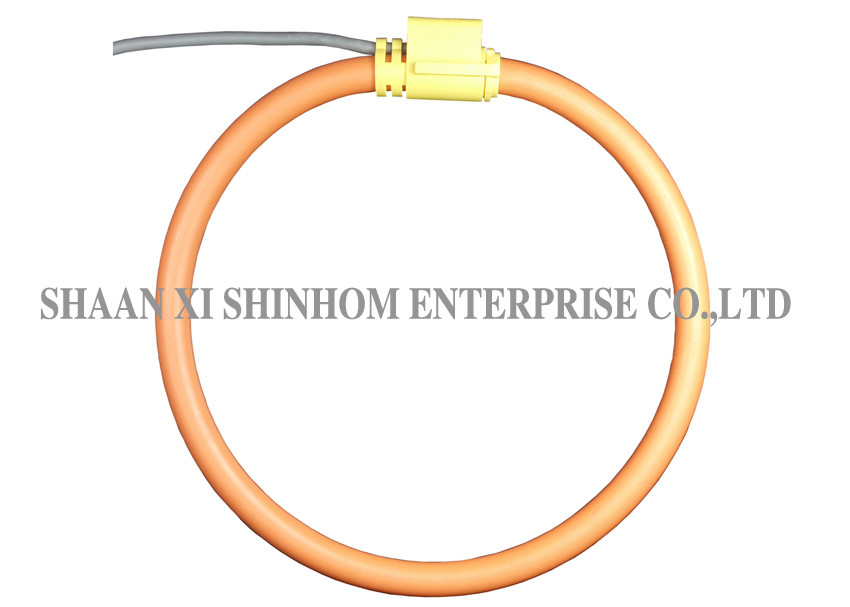

क्लैंप-ऑन फ्लेक्सिबल रोजोस्की कॉइल करंट ट्रांसफॉर्मर स्थायी स्थापना के लिए एक एसी करंट ट्रांसड्यूसर है।
वे एक पतली, लचीली, क्लिप-अराउंड रोगोस्की (अर्थ) कॉइल के लाभों को एक सिग्नल कंडीशनर प्रदान करते हैं
वोल्टेज या करंट का सटीक, सही आरएमएस माप।
विशेषताएं
अनुप्रयोगों
विशिष्टता
आदर्श | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
कुंडल की लंबाई | 420 | 510mm | 620mm | 800 मिमी |
खिड़की का आकार | 120 मिमी | 150mm | 185mm | 240 मिमी |
वजन | 105 ग्रा | 120 ग्रा | 135g | 165g |
संदर्भ वर्तमान रेटेड | 1000A | 3000A | 6000A | 10KA |
क्वायल प्रतिरोध | 100 से 300 Ω या 10kΩ से | |||
कुंडल खंड | 8 मिमी | |||
प्रमुख लंबाई | 2meter | |||
आउटपुट (di / dt) | अनकैलिब्रेटेड | 120mV / के.ए. / 50 हर्ट्ज | ||
कैलिब्रेटेड | 50mV / के.ए. / 50 हर्ट्ज | |||
85mV / के.ए. / 50 हर्ट्ज | ||||
100mV / के.ए. / 50 हर्ट्ज | ||||
सटीकता पढ़ें | कैलिब्रेटेड <0.5% (केंद्रीय स्थिति, 25 ℃) असंतुलित <5% सहिष्णुता (केंद्रीय स्थिति, 25 ℃) | |||
तापमान | Uncalibrated 200ppm / C | |||
कैलिब्रेटेड 400ppm / C | ||||
स्थिति त्रुटि | ± 1% अधिकतम | |||
0A पर उत्पादन (शून्य बहाव) | ≤1mV | |||
चरण त्रुटि | ≤0.5 ° | |||
linearity | पढ़ने का reading 0.2% | |||
बैंडविड्थ | 1 हर्ट्ज से 1 मेगाहर्ट्ज (-3 डीबी) | |||
ऑपरेटिंग तापमान | -30 ℃ से 80 ℃ | |||
भंडारण तापमान | -40 ℃ से 90 ℃ | |||
अन्य आवश्यकताओं, कृपया हमें OEM से संपर्क करें। | ||||
आयाम सहिष्णुता: | ||||
ए, बी, सी, एफ: mm 5 मिमी, डी:, 0.2 मिमी, ई:, 10 मिमी | ||||
आयाम (मिमी) | ZRC-420 | ZRC-510 | ZRC-620 | ZRC-800 |
ए। विंडोज आकार ए | 125 | 155 | 190 | 245 |
बी। विंडो आकार बी | 120 | 150 | 185 | 240 |
सी। कोकिल आयुध डिपो | 147 | 172 | 202 | 267 |
डी। कोकिल खंड | 1 1 | |||
E.Lead Cable कुल लंबाई | 2000 | |||
एफ: कुंडल लंबाई | 420 | 510 | 620 | 800 |
यहां आपके लिए चुनने के लिए कई प्रकार के विनिर्देश हैं।
