उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्तमान श्रृंखला: | 5-5000A | आउटपुट: | 0-5A |
|---|---|---|---|
| सटीकता: | 0.5,1.0,3.0 | विनिर्देश: | स्प्लिट कोर |
| इंसुलेटिंग मीडियम: | Epoxy राल | अनुकूलन योग्य: | हाँ |
| हाई लाइट: | स्प्लिट कोर ct,स्प्लिट कोर करंट सेंसर |
||

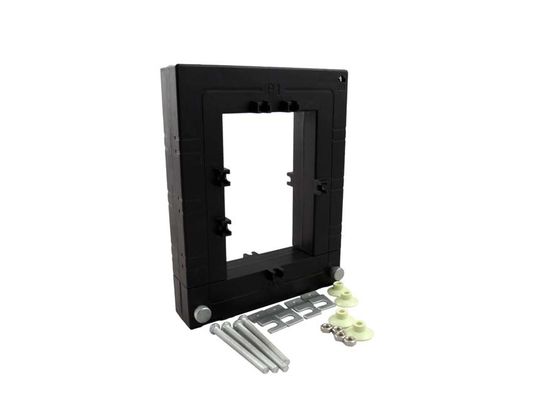

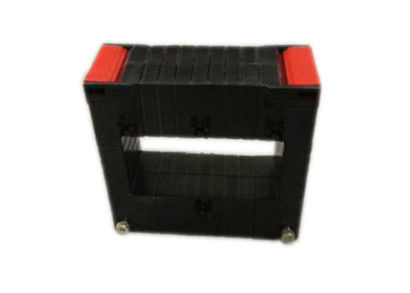

SCTK731 सीरीज इलेक्ट्रिकल हाई फ्रीक्वेंसी स्प्लिट कोर स्टील करंट ट्रांसफॉर्मर 5 से 5000A इनपुट के साथ
आवेदन
SCTK731 श्रृंखला रेट्रो-फिट (स्प्लिट-कोर) वर्तमान ट्रांसफार्मर को नए या पहले से मौजूद शुद्ध कार्यों में उनकी स्थापना की सुविधा के लिए विशेष रूप से डिजाइन किया गया है। उन्हें किसी भी केबल या बस-बार सर्किट को खोलने के बिना स्थापित किया जा सकता है। सीटी की माध्यमिक घुमावदार में एक आंतरिक सटीक अवरोधक एक कम सुरक्षित प्रदान करता है
वोल्टेज आउटपुट। यह समय और स्थापना लागत बचा सकता है।
वर्तमान माप, निगरानी और बिजली के तारों और उपकरणों के लिए संरक्षण। बिजली की मोटरों, प्रकाश व्यवस्था, हवा कंप्रेसर, हीटिंग और वेंटिलेशन सिस्टम, एयर-कंडीशन उपकरण और स्वचालन नियंत्रण प्रणाली के लिए बिजली की माप। वर्तमान, बिजली और ऊर्जा निगरानी उपकरण।
फ़ीचर
विद्युत पैरामीटर
| आवृत्ति | 50-400Hz |
| मूल्यांकित किया गया निवेश | 5 ए-5000A |
| माप सीमा | 5% -130% में |
| मूल्यांकित उत्पादन | 0-5A |
| अनुपात | ± ± 0.5% |
| अवस्था कोण | Min min 30min |
| ढांकता हुआ ताकत | 2.5KV / 1mA / 1min |
| इन्सुलेशन प्रतिरोध | DC500V / 100MΩmin |
मैकेनिकल पैरामीटर
| मामला | PC / UL94-V0 |
| अटेरन | पीसी |
| कोर | सिलिकॉन स्टील |
| आंतरिक ढांचा | epoxy |
| निर्माण | स्क्रू |
| संचालन तापमान | -25 ℃ ~ + 75 ℃ |
| वर्तमान आर्द्रता | ≤85% |
| आउटपुट कनेक्शन | टर्मिनल |
चयन का प्रकार
| पी / एन | मूल्यांकित किया गया निवेश (ए) | उत्पादन (ए) | शुद्धता | आयाम (मिमी) | |||||||||
| ए | बी | सी | डी | ए | एफ | जी | एच | मैं | |||||

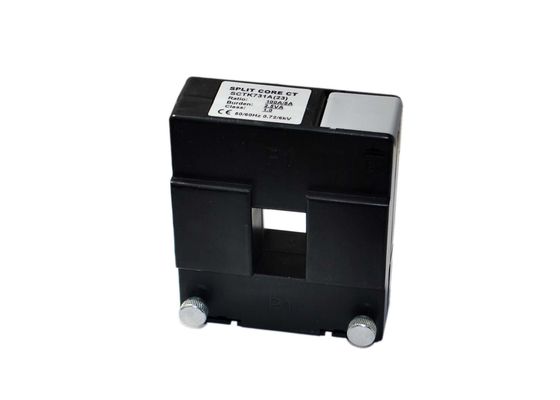

| SCTK731A (23) | 100-400A | 1 ए / 5A | 0.5,1.0,3.0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1 ए / 5A | 0.5,1.0,3.0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1 ए / 5A | 0.5,1.0,3.0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1 ए / 5A | 0.5,1.0,3.0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1 ए / 5A | 0.5,1.0,3.0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1 ए / 5A | 0.5,1.0,3.0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1 ए / 5A | 0.5,1.0,3.0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1 ए / 5A | 0.5,1.0,3.0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
नोट: उत्पाद विनिर्देशों को अनुकूलित किया जा सकता है
